2017年以來，戶外藍牙音箱（包括2寸/4寸喇叭便攜式藍牙音箱及6寸/8寸戶外拉桿音箱等產品類型）成為增長最快的音箱品類。這類音箱供電是以單節鋰電池為主，一般選用內置升壓的音頻功放芯片，電荷泵無電感升壓的功放芯片最常見升壓至6.3V上下功率輸出3～5W/4歐，電感Boost升壓的功放芯片升壓至7V左右功率輸出6～8W/3歐，其性能基本滿足室內，戶外場景的應用。但是更大功率更好音質一直是音箱市場永恒的追求。
深圳市永阜康科技有限公司順應拉桿音箱以及藍牙小音箱市場音質功率升級的需求，推廣一款單節雙節鋰電供電內置自適應動態升壓20W單聲道D類功放IC-HT81293。采用最新的BCD工藝，內部Boost模塊升壓至12V,已經與鉛酸電池/三節串聯鋰電池的電壓持平，實現了單節鋰電供電極致功率輸出。
HT81293特有的自適應動態升壓，能根據芯片需要輸出功率的大小來對應調整電源模塊的輸出電壓，極大提高鋰電池的續航時間；其輸入電流限制功能可設定最大輸入電流，以免因鋰電池瞬間電壓跌落太低造成主控重啟（考慮到功率要求，一般推薦最大輸入電流設定為8A左右）；能通過一個主控IO口實現關斷、開啟、防破音開啟/關閉等各種模式的切換，節省藍牙主控的資源；2檔防破音模式，ACF1寬動態音量震撼模式適合戶外拉桿音箱，ACF2高保真低失真模式適合便攜式藍牙音箱，兩種模式選擇只需要改動外圍電阻，便可呈現不同風格的音質。
HT81293概述
HT81293是一款內置升壓的單聲道D類音頻功率放大器，由鋰電池供電時， THD+N=10%，能連續輸出18W功率（4Ω負載）。
HT81293A內置可動態調節的升壓，可以提供一個適應不同輸出功率的電壓給D類功放，其可大幅提高系統效率，延長電池續航時間。HT81293F則內置固定升壓，提供一個固定9V或12V的升壓給D類功放。HT81293可配置升壓限流值，以防止過大的電流尖峰。
HT81293的最大特點是防削頂失真（ACF）輸出控制功能，可檢測并抑制由于輸入音樂、語音信號幅度過大所引起的輸出信號削頂失真（破音），也能自適應地防止在BOOST升壓電壓下降所造成的輸出削頂，顯著提高音質，創造非常舒適的聽音享受，并保護揚聲器免受過載損壞。HT81293提供兩種不同音樂體驗的ACF模式，以及ACF-Off模式。 HT81293具有先進的擴頻功能來抑制EMI。 HT81293的增益為32dB。此外，HT81293集成了輸出端過流保護、片內過溫保護、升壓過壓保護等功能。
HT81293特性
・防削頂失真功能(防破音, Anti-Clipping Function, ACF)
・擴頻技術
・輸出功率：
18W (VBAT=3.7V, RL=4Ω, THD+N=10%, fIN = 1kHz)
16W (VBAT=3.7V, RL=4Ω, THD+N=1%, fIN = 1kHz)
・VBAT供電范圍：3.0V至12V，兼顧單節雙節鋰電應用
・高效H類升壓功能 -自適應功放功率的升壓軌，延長電池播放時間 (HT81293A) -可調節最大限流值，有效防止電池拉死
・保護功能:過流/過熱/過壓保護功能
・無鉛封裝，ESOP16
HT81293應用
・藍牙/ Wi-Fi音箱 ・便攜式音箱 ・智能音箱 ・智能家居

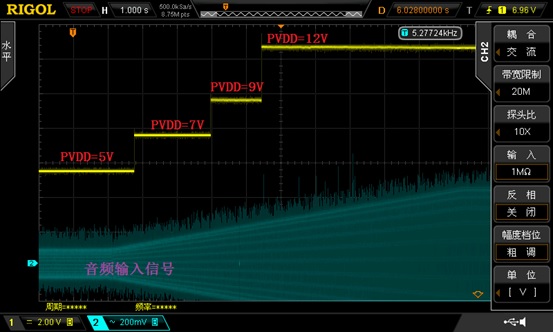

HT81293動態升壓波形圖：
HT81293應用信息

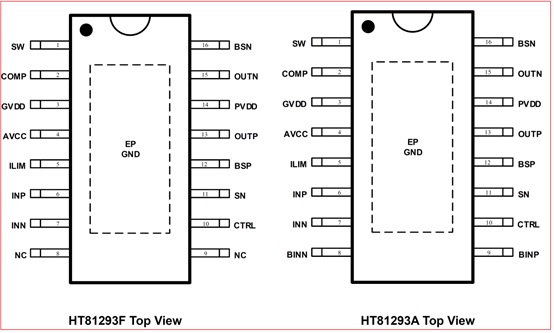

1. HT81293腳位圖

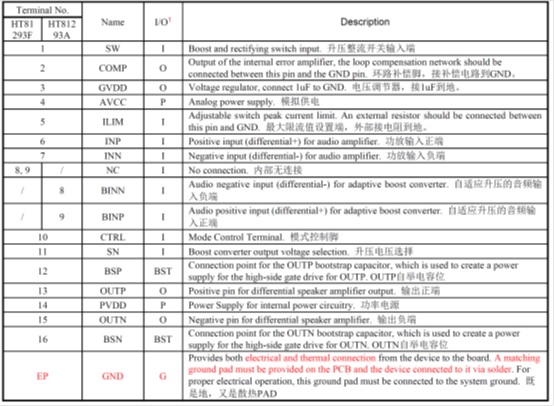

2.HT81293管腳說明

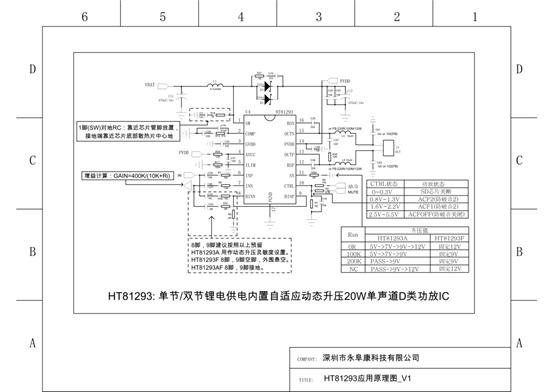

3.HT81293DEMO板原理圖

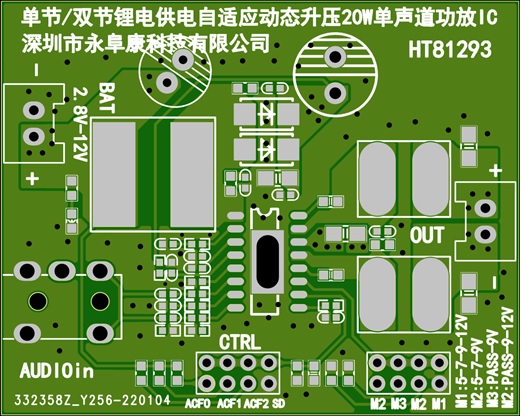

4.HT81293DEMO板PCB頂層設計圖

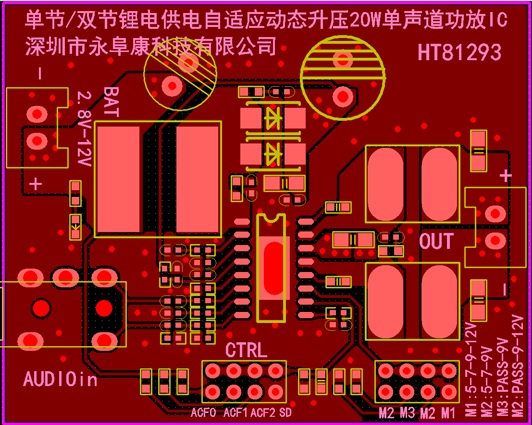

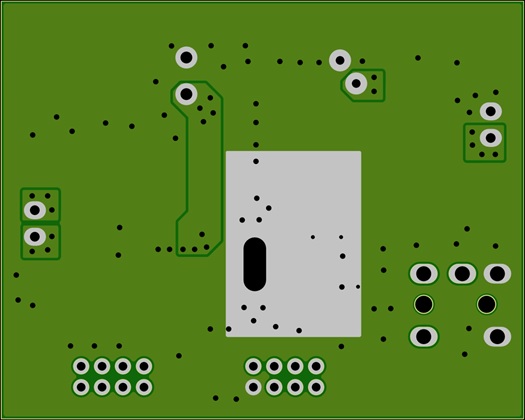

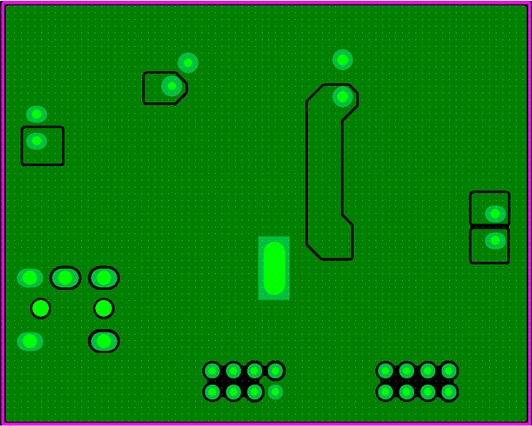

5. HT81293DEMO板PCB底層設計圖

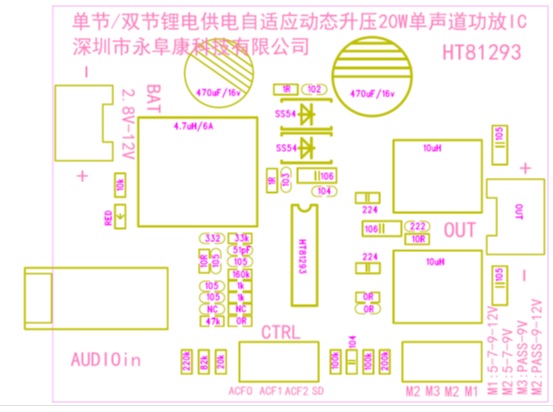

6.HT81293DEMO板貼片圖

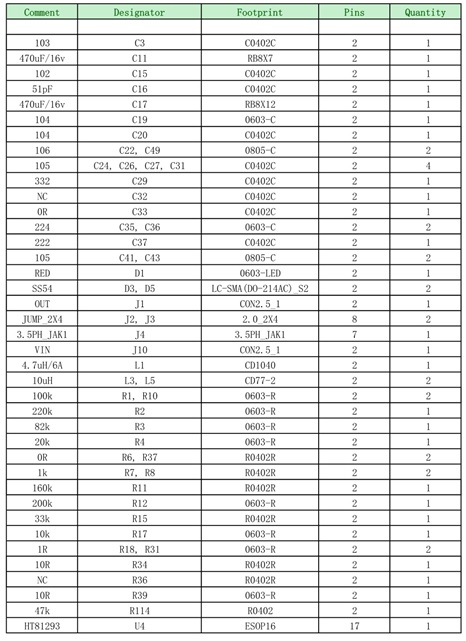

7.HT81293DEMO板物料清單
8.HT81293DEMO板3D布局圖正面
9.HT81293DEMO板3D布局圖反面

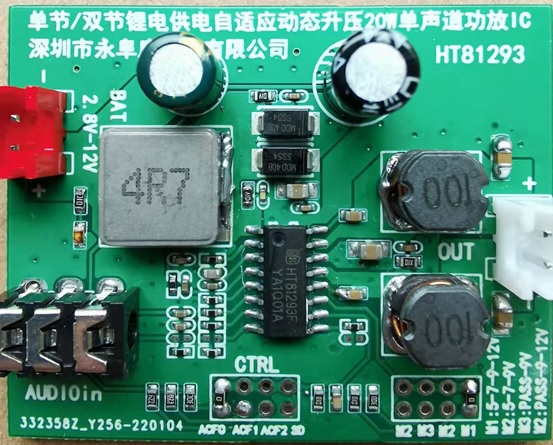

10.HT81293 DEMO板實物圖
詳細的產品資料及銷售聯絡信息請參看：http://www.wujiu5zhuce.cn/products_4917.htm |
