當你在設計安全控制面板或是自動門鎖等電池供電運行的便攜式系統時，電路板上的每一英寸都很寶貴，每一秒鐘的操作與運行也十分重要，并且（最后一點，不過也很重要）你為系統所花費的每一分錢都應該發揮其應有的價值。這些系統通常包含由時鐘保持的安全密碼，這些時鐘可由主電源（主用電池），或由備用電源（備用電池）供電。斷電意味著系統密碼丟失，這會導致安全威脅。為了避免這些安全威脅，必須提高系統性能、延長電池的使用壽命。通常情況下，有辦法替換系統的主用電池，不過，由于人工成本過高，這些小型、微小的備用電池的更換是十分昂貴的。這些電池被用來保持時間和日歷的運行。總的來說，作為一名系統設計人員，你十分希望系統的運行時間能夠盡可能的長。為了實現這一點，你必須或者使用一個超快速充電的低泄漏和高效解決方案，或者使用RTC（實時時鐘）源。這兩個解決方案都價格不菲，并且當它們被分散地防止在電路板上時會占用較大的空間。
解決這個問題的一個更聰明的辦法就是使用PMIC（電源管理集成電路），它集成了一個小型備用電池充電器，這個充電器能夠在系統運行時為備用電池充電，并且在把主用電池從系統上移開時為RTC供電。圖1中繪制的是這種解決方案的一個示例。

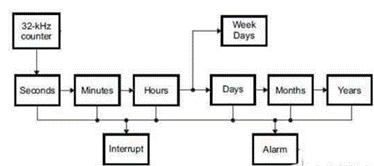

圖1：PMIC中的RTC特性
然后，只要輸入電壓達到PMIC中設定的高閥值，你就可以保持RTC電源。在低于所設定的電壓閥值時，器件的數字內核被設置為由一個內部信號加電復位 （POR） 來重置，這一操作清除了全部的器件內容。
用快速充電器對電池進行充放電是一個理想的解決方案，不過在使用這種解決方案時，會對電池的物理壽命產生影響。PMIC不單單為你提供了一種快速充電解決方案，并且提供了一種將RTC集成在芯片上的更好方法。由于這些時鐘所使用的邏輯電路，PMIC芯片上的RTC的功耗要遠遠低于它作為分立元件時所產生的功耗。PMIC中的RTC的耗電量幾乎是其它實現方式能耗的1/250，從而有助于延長系統的運行壽命。相對于外部執行時3.6mW的功耗，PMIC RTC的功耗通常只有14uW。此外，在小心使用時，它還為你節省了器件的封裝成本。 |
