麥肯錫預計，到2030年，物聯網將在全球創造5.5萬億至12.6萬億美元的經濟價值，我國物聯網連接數全球占比高達30%，到2025年能夠超過80億個。此外，可穿戴設備市場規模也在迅速擴大。據IDC，2020-2021，全球可穿戴設備的出貨量超過3.5億臺，國內市場規模到2025年有望增至462.6億元。
物聯網應用、可穿戴設備爆炸式增長，離不開電源管理技術為其賦能。體積小、便于攜帶的電池供電設備，如藍牙耳機、智能手表、可視門鈴、物品追蹤器等，往往尺寸緊湊、電池容量有限，同時又要求能夠長時間待機和迅速響應，這對設備的電源系統及器件本身的低功耗性能提出很高的要求。續航時間和“喚醒”時的反應速度關乎設備的核心性能表現。因而，具備超低靜態電流、超快瞬時響應的同步降壓轉換器得到設計師的青睞。
致力于提升物聯網和可穿戴設備性能，豪威集團——全球排名前列的先進數字成像、模擬、觸摸和顯示技術等半導體解決方案開發商，近日發布新一代高效同步降壓轉換器WD1020/WD1021。
WD1020/WD1021產品特性
超低靜態電流：延長待機時間

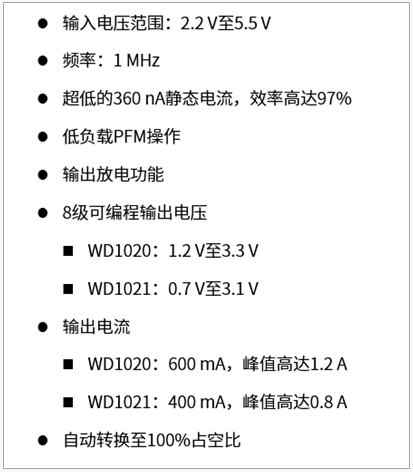

該系列產品具有超低的360nA靜態電流。在低至10uA的輕載下仍能提供高效率。全負載范圍內效率最高可達97%。通過先進的峰值電流控制架構，WD1020/WD1021在寬泛的負載范圍內仍具有優秀的動態響應能力，可有效延長電池供電產品的續航時間，非常適用于為傳感器、 MCU、無線通訊及其它系統組件供電。

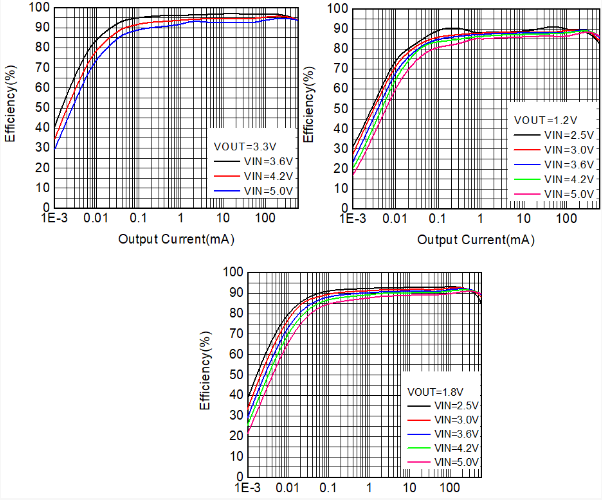

效率曲線
通過采用3個VSEL引腳編碼，WD1020/WD1021可以實現8個不同的電壓輸出。在輸入電壓降低到接近輸出時，可自動切換到100%占空比模式運行，拓寬電池工作電壓范圍，增強電池續航能力；根據負載大小不同，WD1020/WD1021還可自動切換運行于PFM或PWM模式，保證在輕載(<1mA)到滿載的整個負載范圍都維持業界領先的運行效率。

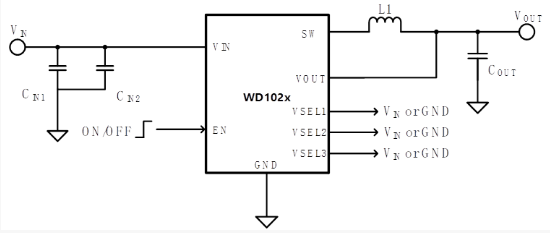

典型應用電路

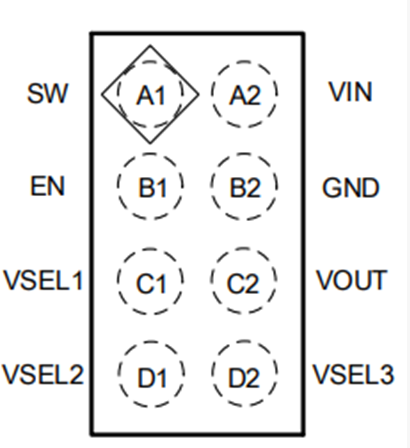

引腳信息
小封裝：節省寶貴空間
除保證續航時間外，設計者需要平衡高性能與小尺寸、高效之間的關系。在封裝及尺寸方面，WD1020/WD1021采用CSP-8L封裝，擁有1.61mm×0.82mm超小尺寸，同時內部集成斜坡補償，降低了外圍器件數量需求，加上高達1MHz的開關頻率，可與小型貼片陶瓷電容和電感搭配實現非常緊湊的整體解決方案，對于智能手表、TWS耳機和智能手環等小尺寸的移動式應用提供良好適配，為產品設計節省了寶貴的內部空間。
CSP-8L封裝
強保護：保障安全運行
雖然小巧又省電，但保護功能一樣不少。
WD1020/WD1021集成了完善的保護功能，可在多種異常條件下提供安全保障，包括軟啟動，輸入欠壓保護，過流保護，過溫保護等。另外，WD1020/WD1021還具有輸出快速放電功能，可消除輸出殘壓對后級電路的影響。
便攜式、小型化的產品設計，對電源管理技術要求越來越苛刻。兼具超低靜態電流和緊湊設計的WD1020/WD1021是此類應用的理想之選。
目前，豪威集團的電源管理產品，廣泛運用于智能設備、物聯網、可穿戴、筆電、工業設備等應用場景。 |
