隨著快充技術發展帶來的規模化效應，近幾年大功率充電器逐漸在市場中普及，廣受消費者的喜愛和認可。大功率充電器不僅能夠?yàn)橹С挚斐涞氖謾C(jī)高速充電，還可以為筆記本電腦等更多設備供電，使用場景得到極大拓展。
傳統的大功率充電器，內部使用獨立的升降壓控制器和協議芯片搭配使用，電路復雜且成本較高，導致最后產品價格也較高，影響了消費者購買意愿。而寶礫微推出的 LYF63303 芯片，將協議芯片與升降壓控制器集成到一個封裝內部，大大簡化充電器的開發調試流程，降低應用門檻。

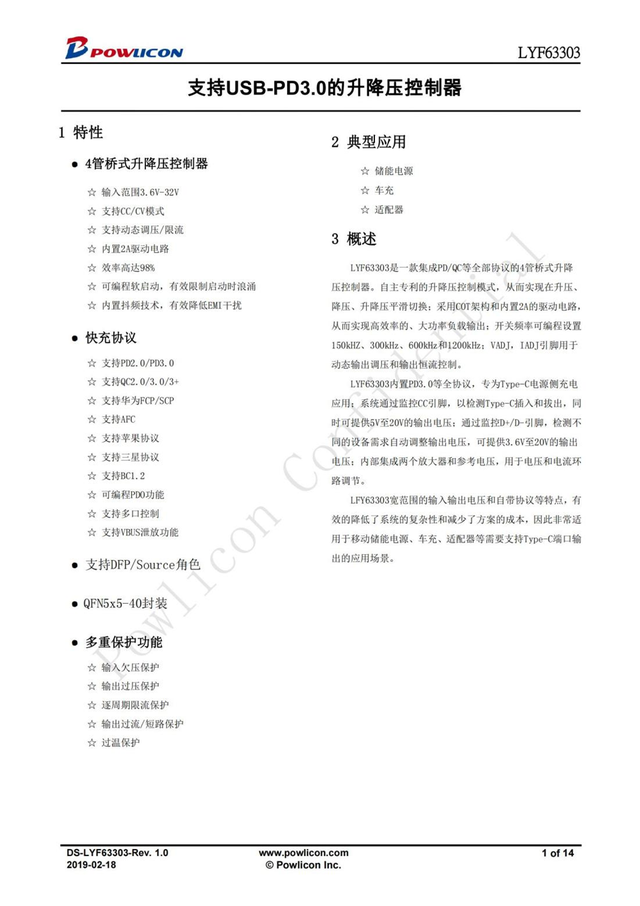

LYF63303是一款集成PD／QC等全部協議的4管橋式升降壓控制器。采用自主專利的升降壓控制模式，實現在升壓、降壓、升降壓平滑切換；采用COT架構和內置2A的驅動電路，實現高效率的、大功率負載輸出；開關頻率可編程設置150kHz、300kHz、600kHz和1200kHz；VADJ，IADJ引腳用于動態輸出調壓和輸出恒流控制。
LYF63303 內置PD3.0等全協議，專為Type-C電源側充電應用；系統通過監控CC引腳，以檢測Type-C插入和拔出，同時可提供5V至20V的輸出電壓：通過監控D+／D-引腳，檢測不同的設備需求自動調整輸出電壓，可提供3.6V至20V的輸出電壓；內部集成兩個放大器和參考電壓，用于電壓和電流環路調節。

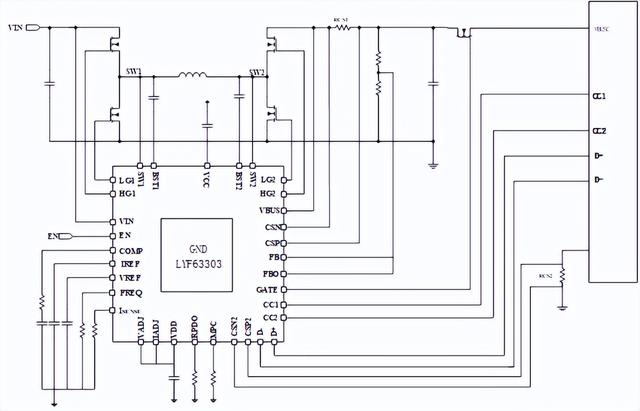

LYF63303 的應用框圖如上圖所示。LYF63303 采用了純硬件的實現方式，無需調試軟件和燒錄程序，為用戶簡化設計、生產步驟。一個芯片只需搭配極少的外圍器件，即可實現完整的高性能的快充方案，同時，LYF63303 支持多口并聯實現智能功率分配，從而降低生產成本，縮短設計周期。

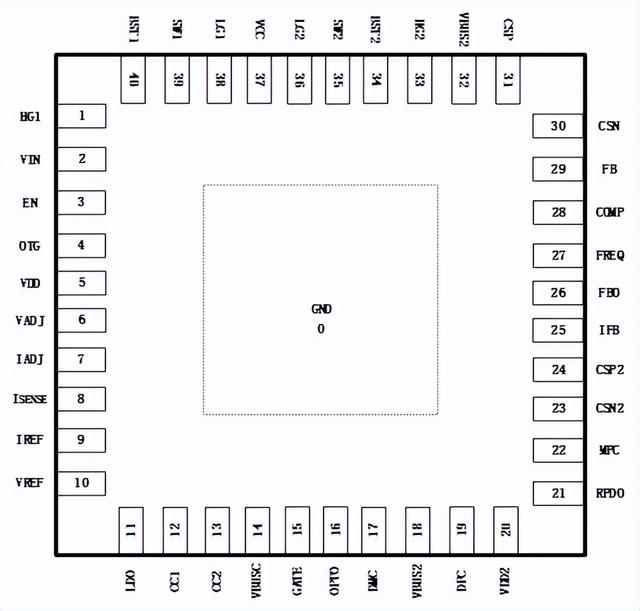

LYF63303 采用 QFN5x5-40 封裝，引腳圖如上圖所示。支持可編程軟啟動，有效限制啟動時浪涌，內置抖頻技術，有效降低EMI干擾。支持輸入欠壓保護、輸出過壓保護、逐周期限流保護、輸出過流／短路保護、過溫保護等多重保護功能。

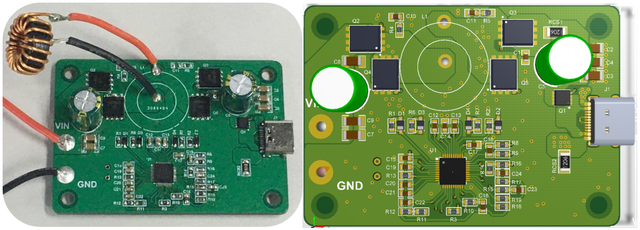

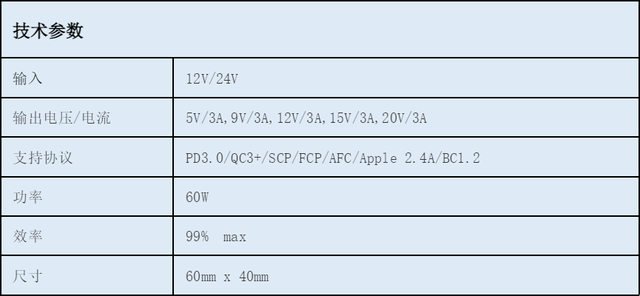

采用寶礫微 LFY63303 的 60W PD電源Demo 如上圖所示 ，LFY63303的寬范圍輸入輸出電壓和自帶協議等特點，有效降低了系統的復雜性和減少了方案的成本，因此非常適合移動儲能電源、車充、適配器等需要支持Type-C端口輸出的應用場景。

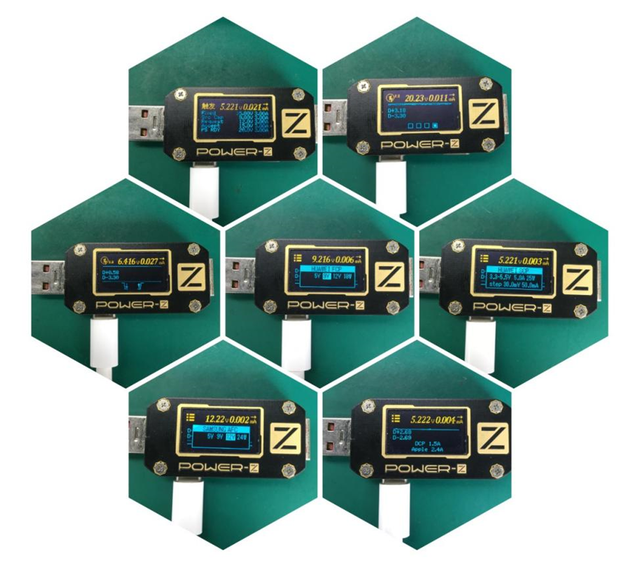

LYF63303 內置 CC/CV 模式，支持智能功率分配和多口控制，支持 DFP／Source 角色，支持可編程PDO功能和VBUS泄放功能。下面使用 POWER-Z KM001 Pro 對寶礫微 60W PD電源Demo進行輸出協議測試。
通過測試結果可以看到，采用寶礫微 LFY63303 的 60W PD電源Demo支持 USB PD3.0/2.0、QC3+/3.0/2.0、AFC、FCP、SCP、蘋果2.4A、BC1.2等多種協議。

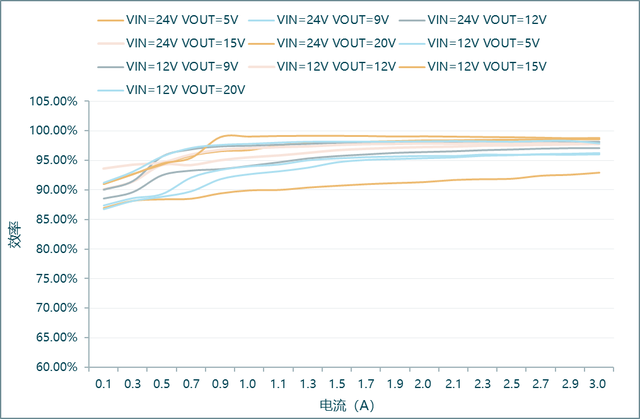

寶礫微 60W PD電源Demo 在不同輸入和輸出條件下的效率曲線測試如上圖所示。LYF63303內置2A驅動電路，使得整體效率非常高，最高可達99.14%，非常適合小體積的應用，同時自帶恒溫環，從而提高產品的可靠性。
