戶外廣場舞拉桿音箱的電源一直以來主要采用鉛酸電池，鉛酸電池輸出電壓9.5V-14.6V，直供音頻功放芯片可輸出20W/聲道持續功率。但鉛酸電池有體積大、不環保、循環充電次數不高等固有缺陷，戶外藍牙音響其便攜性的要求，鋰電池以其能量密度、循環充電次數、環保等優點，逐漸取代鉛酸電池為主要供電方式。多節鋰電因為電池之間的差異要考慮平衡、充電成本等限制其應用普及，兩節鋰電串聯供電成為一個階段以來戶外音箱生產廠家的主要選擇。
但是兩節18650鋰電串聯的輸出電壓是6V-8.4V,在電池直供的情況每個聲道只能提供7W/4歐的功率輸出，相比較鉛酸電池供電功率明顯偏小。如何在兩節鋰電供電提供超過20W/聲道的功率輸出？成為一直以來困擾電子工程師的主要難題。現階段主要采用的是升壓+功放芯片的解決方案，外圍元器件多、PCB設計復雜。深圳市永阜康科技有限公司總結市場應用痛點，現在大力推廣一顆2X30W雙聲道/50W單聲道D類音頻功放芯片-HT81696，可以廣泛應用于廣場舞音箱、智能音箱、便攜式藍牙音響等產品領域，以其高效率大功率、應用簡單、高性價比等優點，加速實現在戶外拉桿廣場舞音箱等領域、鋰電池替換鉛酸電池成為主流供電方式。

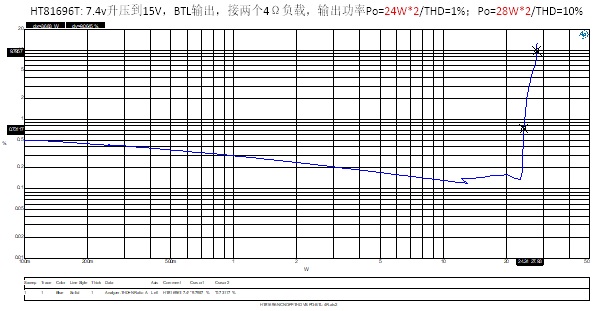

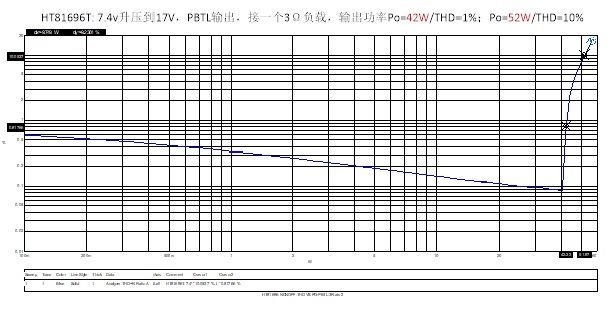

HT81696T 實測功率曲線圖
概述
HT81696是一款內置升壓的立體聲D類音頻功率放大器，其支持單節鋰電、雙節鋰電串聯、 5V、12V等多種輸入，升壓后的電壓提供給功放供電，功放支持雙通道立體聲BTL輸出以及并聯PBTL單聲道輸出。 HT81696內置的升壓電路，可通過FB腳設置升壓值，以滿足不同的輸出功率需求。其還可通 過外置電阻調節開關峰值電流限值。 此外，HT81696內部集成免濾波器調制技術，能夠直接驅動揚聲器，內置的關斷功能使待機電流最小化，還集成了輸出端過流保護、片內過溫保護、輸入電源欠壓異常保護、升壓電壓過壓保護等功能。
特性
輸出功率(fIN=1kHz, RL=4Ω, BTL)
雙鋰電8.4V：2×30W (VOUT=16V, THD+N= 10%)
單鋰電3.7V：2×10W (VOUT=9V, THD+N = 10%)
輸出功率(fIN=1kHz, RL=3Ω, PBTL)
雙鋰電7.2V：52W (VOUT=17V, THD+N= 10%)
單鋰電3.7V：15W (VOUT=9V, THD+N = 10%)
輸出功率(fIN=1kHz, RL=4Ω, PBTL)
單鋰電3.7V：20W (VOUT=12V, THD+N = 10%)
VBAT供電范圍：2.7V至VOUT
D類功放擴頻功能
內置升壓電路：可調節的升壓值和升壓限流
保護功能：過流/過熱/欠壓異常/過壓保護功能
無鉛無鹵封裝，ETSSOP28
應用
智能音響・無線音響 ・便攜式音箱 ・2.1聲道小音箱・拉桿音箱・便攜式游戲機
HT81696應用信息

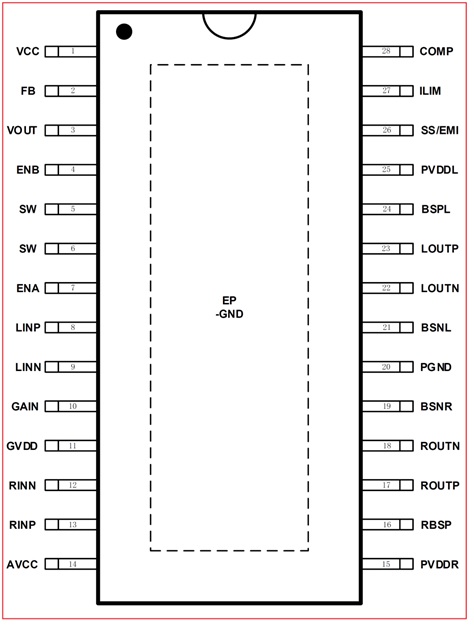

1.HT81696T腳位圖

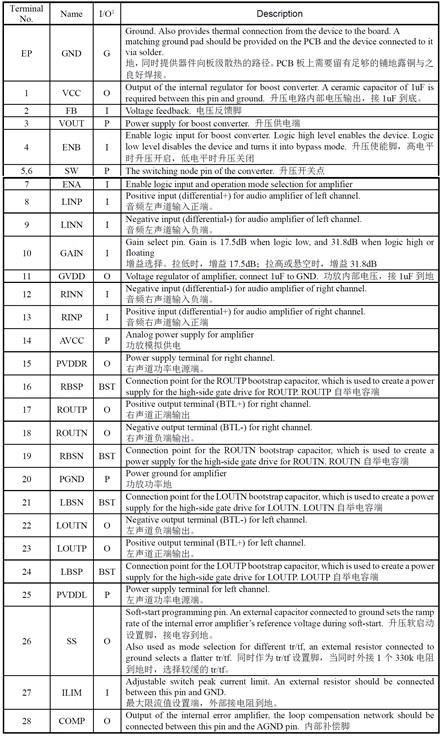

2.HT81696T管腳說明
3.HT81696T DEMO板原理圖

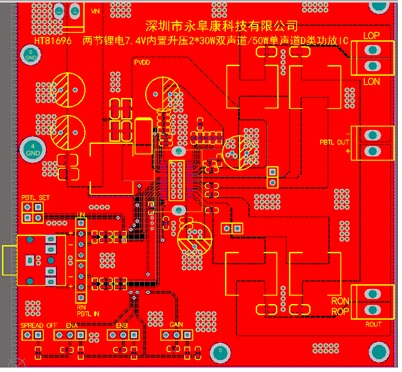

4.HT81696T DEMO板PCB頂層設計圖

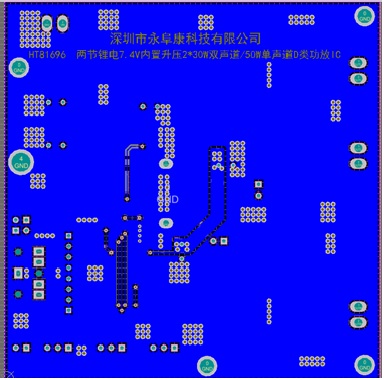

5.HT81696T DEMO板PCB底層設計圖

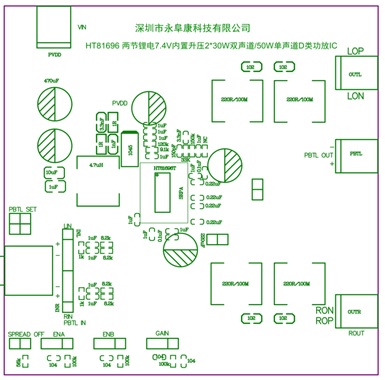

6.HT81696T DEMO板貼片圖

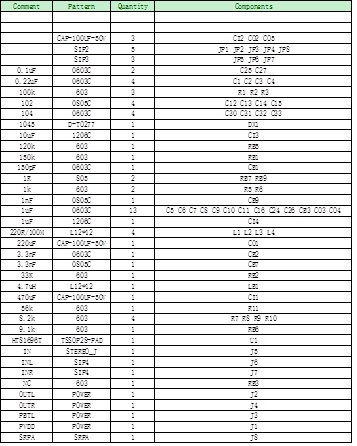

7.HT81696T DEMO板物料清單

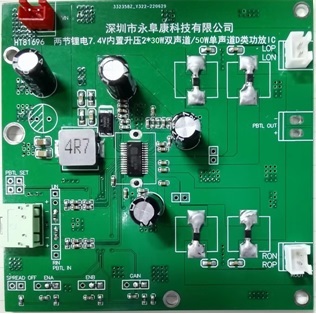

8.HT81696T DEMO板實物圖
詳細的產品資料及銷售聯絡信息請參看：http://www.wujiu5zhuce.cn/products_4949.htm
