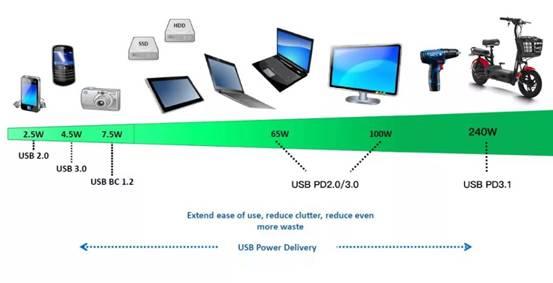

近年來，PD快充協議作為具有強大應用基礎的通用快充協議，應用場景由傳統的手機和電腦逐步拓展到便攜式設備，智能家居，汽車和醫療等領域；隨著通用性極強的Type-C應用，統一快充市場是大勢所趨。據 BCC Research 數據顯示，預計2022年快充滲透率將提升至24%，市場規模將達到27.43億美元。
拓爾微創新不止
隨著USB PD快充的普及，百瓦充電器等大功率、高密度的快充產品在各種產品領域得到廣泛的應用，并迅速興起成為市場主流。針對如此市場發展趨勢，拓爾微充分發揮創新能力，牢牢把握市場機遇，最新推出集成兩個同步MOS的大功率高效率降壓轉換器--TMI3351,為PD快充的大功率應用領域提供更好的解決方案。

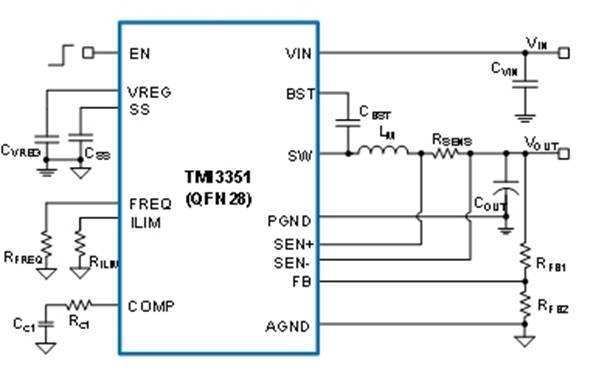

TMI3351應用原理圖
產品特性：
1.寬輸入范圍：4V-30V
2.集成兩個低內阻8mΩ+10mΩ的同步NMOS
3.頻率范圍可調：100kHz~1MHz
4.外部可調軟啟動時間以減小開機輸入電流過沖
5.可選FCCM或DCM模式
6.內部集成可調線補
7.小體積封裝：QFN5*5-28

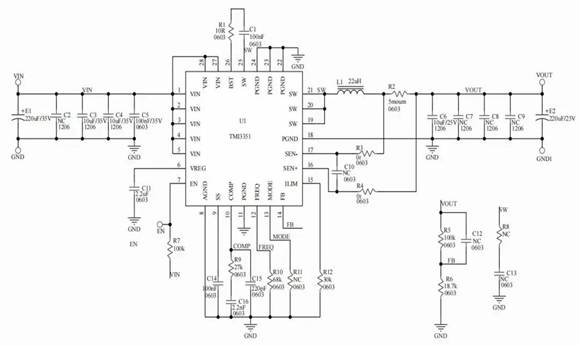

（TMI3351應用原理圖）
超級"芯"方案——TMI3351完美表現
1.功率大：最高功率可達100w，充分滿足多口充電器、車充和戶外電源等場景的應用需求。
2.效率高：PD協議的所有電壓檔輸出功率均在94%以上，最高接近99%。在24V輸入，5V輸出帶載5A的條件下，效率仍可以達到94%以上。

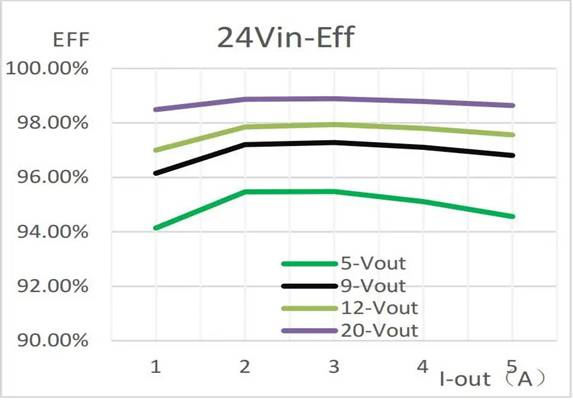

TMI3351效率曲線
3.散熱好：封裝上對功率路徑設計有大塊焊盤分布。

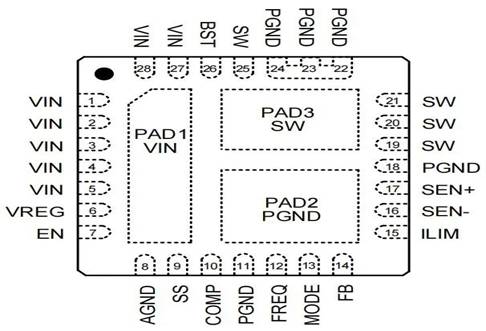

TMI3351封裝
4.99.5%占空比：在20Vin轉20Vo條件下，TMI3351輸入輸出的壓降均在0.27以內。

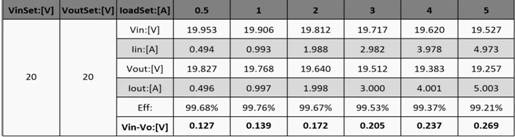

TMI3351壓差與效率數據
5.集成MOS與小體積封裝：封裝為QFN5*5-28，散熱好效率高，還能做到外圍元件少，PCB面積小。

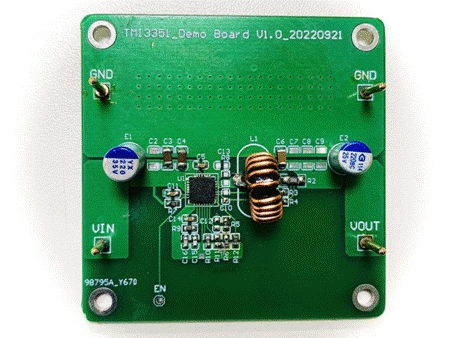

TMI3351應用實物PCB板
拓爾微此次推出的TMI3351兼具大功率和高效率，搭配其協議芯片IM2406、IM2403應用，可為多領域客戶提供全套的USB PD電源芯片解決方案，能完美滿足PD快充市場需求。
未來，拓爾微也將繼續提高產品競爭力，打造更多超級”芯“方案，助力快充市場的繁榮發展。 |
