英飛凌科技股份公司（FSE代碼：IFX / OTCQX代碼：IFNNY）專為汽車和工業電機控制應用開發的MOTIX™系列能夠提供具有不同集成度的豐富產品組合。為了進一步壯大產品陣容，英飛凌推出了MOTIX三相柵極驅動器IC 6ED2742S01Q。這款160V的絕緣體上硅（SOI）柵極驅動器集成了一個電源管理單元（PMU），并且采用了底部帶有裸露焊盤的QFN-32封裝，具有良好的導熱性能。得益于此，該半導體器件易于集成，非常適用于各種電池供電的工業用無刷直流（BLDC）電機控制驅動器，包括無線電動工具、機器人、無人機以及輕型電動汽車（LEV）等。
6ED2742S01Q集成自舉二極管，用于為外接高壓側自舉電容充電，具有涓流充電電路，支持100%占空比。主要保護功能包括，欠壓鎖定、可配置閾值的過流保護、故障通信和自動故障清除。其輸出驅動器具有大脈沖電流緩沖級，同時可最大限度地規避橋臂直通風險。在電流檢測放大時，可選擇是否加入VSS或COM的直流分量。
MOTIX柵極驅動器可直接驅動高邊和低邊柵通道，支持高達1A的拉電流和2A的灌電流，并且具有獨立的欠壓鎖定（UVLO）功能。這款器件的傳播延遲為100 ns，最小死區時間為100 ns，并且?guī)в袃?nèi)置的延遲匹配功能。因此，MOTIX柵極驅動器可實現高開關頻率，并降低電平轉換損失。QFN-32封裝底部的裸露焊盤極大地降低了熱阻，保證了運行的可靠性。
MOTIX 6ED2742S01Q的額定工作溫度范圍為-40°C至125°C，可輕松驅動單個或多個并聯的OptiMOS™和StrongIRFET™ MOSFET。該驅動器支持從10.8 V至120 V的電池電壓。
供貨情況

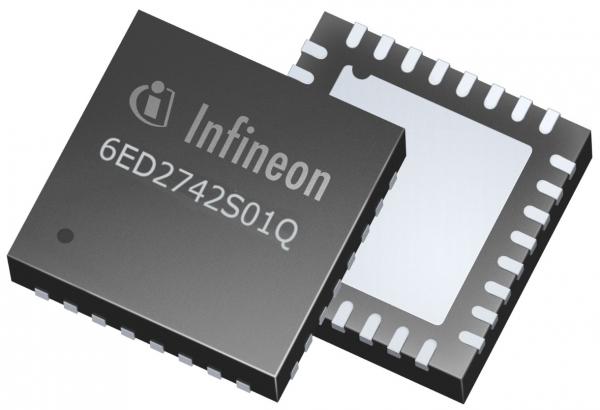

MOTIX 6ED2742S01Q現已開放訂購。該驅動器采用符合工業標準的、帶底部裸露焊盤的5 x 5 mm² QFN-32封裝，所有引腳都具有 2 kV HBM ESD保護。 |
