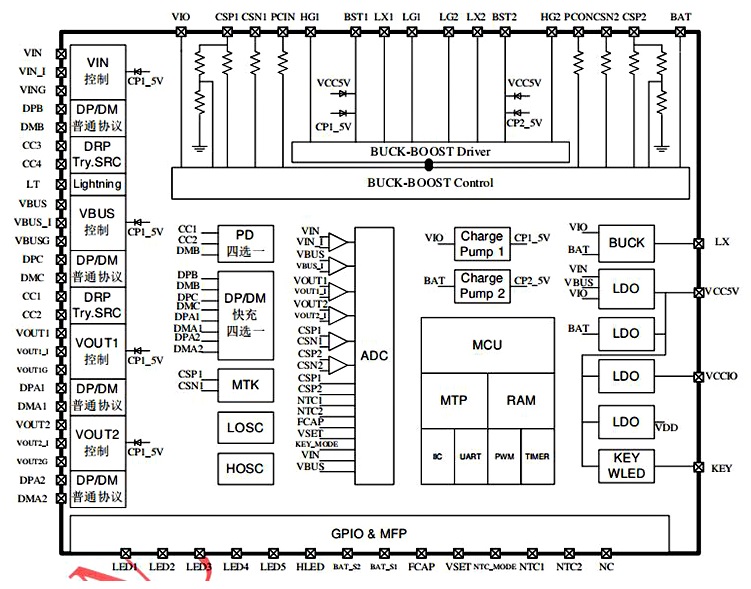

IP5389 是一款集成 QC2.0 / QC3.0 / QC3+輸出快充協議，AFC/FCP/ SCP/ VOOC 輸入輸出快充協議、USB C PD2.0/PD3.0輸入輸出協議、USB C PD3.0 PPS 輸出協議、兼容 BC1.2/蘋果手機、同步雙向升降壓轉換器、鋰電池充電管理、電池電量指示等多功能的電源管理 SOC，為快充移動電源提供完整的電源解決方案。可同時支持 USB A x2， USB C， USB B（或lightning 口，或 USBC）四個 USB 口，單獨使用任何一個 USB口都可以支持快充，同時使用兩個及以上輸出口時，只支持5V。
IP5389 的高集成度與豐富功能，只需一個電感實現雙向降升壓功能，在應用時僅需極少的外圍器件，有效減小整體方案的尺寸，降低 BOM 成本。
IP5389 支持 2/3/4/5 節串聯電芯，同步開關升降壓系統可提供最大 100W 功率輸入輸出。空載時，自動進入休眠狀態。
IP5389 的同步開關充電系統，提供高達 8.0A 充電電流。內置 IC 溫度、電池溫度和輸入電壓控制環路，智能調節充電電流。
IP5389內置14bit ADC，精確測量電池電壓和電流。IP5389內置電量計算法，可準確獲取電池電量信息。可定制電池電量曲線，以精準顯示電池電量。
IP5389 支持 4 顆 LED 電量顯示，支持 88、188 等各種數碼管電量顯示；支持照明功能；支持按鍵。
待機時：
如果 VIN 或者 VBUS 插入充電電源，可直接啟動充電。
如果 VBUS 上插入 USB C UFP 設備或者 VOUT 上插入用電設備，可自動開啟放電功能。
如果有按鍵動作，VOUT1、VOUT2、USB C 上有負載連接時，才會開啟，否則會保持關閉狀態。
放電時：
無按鍵動作的情況下，只有插了用電設備的輸出口的輸出路徑才會打開；未連接設備的輸出口的輸出路徑是不會開啟的。
VOUT1、VOUT2、USB C 任何一個口都可以支持輸出快充協議，但由于該方案是單電感方案，只能支持一個電壓輸出，所以只能在只有一個輸出口開啟的情況下才能支持快充輸出。同時使用兩個或者三個輸出口時，會自動關閉快充功能。
按照“典型應用原理圖”所示連接，任何一個輸出口已經進入快充輸出模式時，當另一個輸出口有用電設備插入，會先關閉所有輸出口，關閉高壓快充功能，然后再開啟有設備存在的輸出口，此時所有輸出口僅支持 Apple、BC1.2 模式充電。當處于多口輸出模式時，任一輸出口的輸出電流小于約 80mA（MOS Rds_ON@10mohm）時，持續 16s 后會自動關閉該口。從多個用電設備減少到只有一個用電設備時，持續約 16s 后會先關閉所有輸出口，開啟高壓快充功能，然后再開啟最后一個用電設備存在的輸出口，以此方式來重新激活設備請求快充。當只有一個輸出口開啟的情況下，總的輸出功率小于約 350mW 持續約 32s時，會關閉輸出口和放電功能，進入待機狀態。
充電時：
VIN 口和 VBUS 口任何一個口插入電源都可以進行充電，如果都接入電源充電時，會優先使用先插入的電源進行充電。
在單充電的模式下，會自動識別電源的快充模式，自動匹配合適的充電電壓和充電電流。
邊充邊放：
當同時插著充電電源和用電設備時，會自動進入邊充邊放模式。在該模式下，芯片會自動關閉內部快充輸入請求，在 VIO 電壓只有 5V 的情況下，開啟放電路徑給用電設備供電；如果 VIO 電壓大于 5.6V，為了安全考慮，不會開啟放電路徑。為保證用電設備的正常充電，IP5389 會將充電欠壓環路提高到 4.925V 以上，以保證優先給用電設備供電。
在邊充邊放過程中，如果拔掉充電電源，IP5389 會關閉充電功能，重新啟動放電功能來給用電設備供電。為了安全考慮，同時也為了能夠重新激活手機請求快充，轉換過程中會有一段時間電壓掉到 0V。
在邊充邊放過程中，如果拔掉用電設備，或者用電設備充滿停止抽電持續約 16s 后會自動關閉對應的放電路徑。當放電路徑都關閉，狀態回到單充電模式時，會降低充電欠壓環路，自動重新激活快充，加速給移動電源充電。 |
