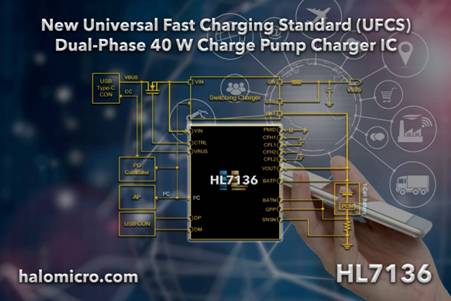

日前，中國領先的模擬芯片廠商——希荻微電子集團股份有限公司(以下簡稱“希荻微”)宣布推出一款支持移動終端融合快速充電技術規范（Universal Fast Charging Specification for Mobile Devices，以下簡稱“UFCS”)的新型雙相40W電荷泵充電芯片——HL7136。該新品支持UFCS快充協議，能夠實現來自不同品牌和廠家的適配器與終端之間實現高效快充和互融互通，為用戶帶來更高效和便捷的充電體驗。
一、產品簡述
HL7136是一款支持UFCS的低壓快充芯片，適用于單節鋰離子電池和鋰聚合物電池。該芯片集成了一個雙相開關電容轉換器和反向阻斷MOSFET(QRB FET)，當外接電容每相2x22µF,VOUT=4.5V@5A的效率是97.4%。
HL7136采用開關電容轉換器架構和集成FET，使其適合在50%的占空比運行電荷泵(CP)模式。CP模式允許輸出電壓(VOUT)約為輸入電壓(VIN)的一半，輸出電流(IOUT)為輸入電流(IIN)的兩倍，該模式可有效降低輸入電源在充電線上的損耗，并控制了手機充電應用中的溫升。雙相結構減少了輸入電容要求和輸入電壓紋波。
HL7136除了電荷泵(CP)模式，還具有旁路(BP)模式。在BP模式下，允許輸入電壓(VIN)正向通過內部功率FET到輸出電壓(VOUT)，無需進行任何轉換過程。該模式為輸入電壓(VIN)提供了一個直通路徑，可滿足不需要電壓轉換的特定應用。
HL7136通過控制QRB FET提供CC(恒定電流)和CV(恒定電壓)調節，以保證安全充電。CC調節是通過輸入電流檢測或電池電流檢測的閉環控制，CV調節是通過電池電壓檢測的閉環來控制。此外，HL7136還支持熱調節回路，以防CC/CV調節導致器件過熱的問題。
HL7136配備了所有必要的保護措施，以確保安全運行。此外，HL7136還具有12位ADC，可向系統提供VIN, IIN, VOUT, VBAT, IBAT, VTS, TDIE信息，以優化充電控制。
二、產品優勢
1.采用先進的電源管理技術。HL7136通過控制輸入/輸出電壓/電流，為用戶提供了更安全可靠的充電過程。
2.具備多重安全保護機制。HL7136集成了必要的保護功能，在PMID短接GND或CFH短接GND等情況下，其能自動斷開電流，有效避免芯片損壞，為用戶提供更可靠、安全的充電體驗。
3.支持多種主流充電協議。HL7136可以兼容SCP/VOOC/TECNO/UFCS等主流充電協議，有效解決充電不兼容的問題。
4.具有出色的功耗管理功能，賦能更小的芯片尺寸解決方案。HL7136提供高效的充電效率，并采用了先進的封裝技術, 致力于為用戶提供高效充電的電源方案，和更低的整體方案成本。
HL7136優勢規格參數表：
|
芯片調節
|
Yes
|
|
PMID短路保護
|
Yes
|
|
CFH 短路保護
|
Yes
|
|
支持多種協議
|
SCP/VOOC/TECNO/UFCS
|
|
效率
|
97% @ 4.2V, 6A；96% @ 4.2V, 8A
|
|
芯片尺寸
|
2.65*2.61mm=6.92 mm2
|
三、展望未來
希荻微總經理David Nam表示:“UFCS是一種即將被全球智能手機制造商采用的新協議，我們很高興地宣布，希荻微新推出的雙相40W電荷泵充電芯片HL7136，具有低功耗快速充電功能，與UFCS協議完美兼容！” |
