意法半導體 STHV200超聲波 IC單片集成線性驅動器、脈沖驅動器與鉗位電路、開關和診斷電路，簡化醫用和工業用掃描儀設計，縮減尺寸，降低物料成本。
STHV200的線性驅動輸出電流3A，脈沖驅動輸出電流2A，主要用于驅動高級推車式醫學超聲診斷儀、工業無損檢測 (NDT) 設備和壓電變送器。線性驅動和脈沖驅動電路各自有兩個通道，共用一個高壓輸出節點，方便用戶根據應用靈活地選擇最適合的輸出。STHV200有脈沖波、連續波和彈性成像三種工作模式，脈沖波模式用于全身組織影像檢查，連續波模式用于動態測量生物指標，例如，血流量，彈性成像用于判定器官健康情況和腫瘤。
每個線性驅動器都是同相運算放大器，四級可編程增益可以把輸出信號調高至180Vpp。每個通道改進了低噪聲和諧波性能，在最大增益時工作頻率可達20 MHz，在最小增益設置時工作頻率可達 25 MHz。兩個通道都受益于最大限度減少失真的無二極管輸出電路設計，同時最大限度減少毛刺注入的專用電路配合快速開關時間可以捕獲近場圖像。
脈沖發生器通道是半橋驅動器，高低邊晶體管的最大飽和電流可設為 2A，通過SPI接口與控制器通信。最高輸出電壓可達 200Vpp，用戶可以微調脈沖邊沿轉換，優化脈沖波、連續波和彈性成像模式的性能和功耗。芯片還集成了實零點鉗位電路，可以直接將輸出節點強制接地。
此外，STHV200 還集成了在出現感性負載時箝至二次循環電流的保護性續流二極管和在鉗位狀態下對所有內部節點進行放電的抗記憶電路。驅動器還內置輸出短路保護功能，防止輸出引腳短路時出現危險。芯片還提供額外的內部全局檢查和自動診斷功能，確保工作條件安全可靠。

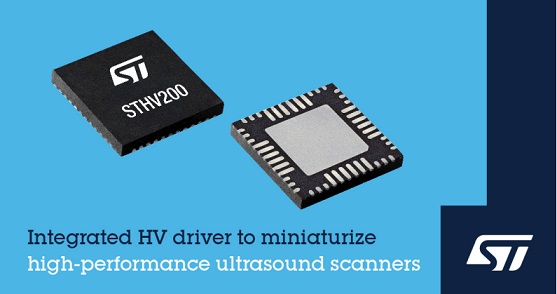

STHV200現已投入生產，采用 7mm x 7mm 48 引腳 QFN 封裝。
