納芯微推出基于隧道磁阻 (TMR) 的超低功耗磁開關/鎖存器NSM105x系列，為數字位置檢測提供高精度的解決方案，可被廣泛應用于工業與消費領域的位置檢測。

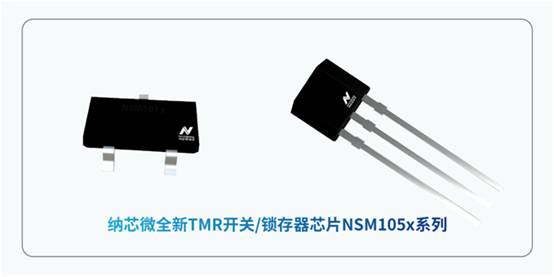

NSM105x產品系列包含了3個產品型號，即NSM1051(單極開關)、NSM1052（全極開關）、NSM1053（鎖存器）。通過為用戶提供不同的可選開關點、工作磁極、輸出相位、采樣頻率、輸出接口、封裝形式等關鍵特性，NSM105x系列可以全面覆蓋各個應用場景下的不同系統需求。NSM105x系列采用了TO92S與SOT23-3兩種行業通用封裝，兼容市面主流競品，支持穿孔焊接以及PCB表貼，可實現在結構設計保持不變的前提下進行芯片直接替換。
關鍵特性
· 工作電壓范圍:1.8~5.5V
· 靈敏度高，Bop/Brp多檔可選
· 可選采樣頻率: 5kHz、2.5kHz、1.25kHz、156Hz
· 極低功耗: 全時供電版供電電流低至1.5μA，分時供電版供電電流低至200nA
· 磁場檢測方向: 與芯片封裝表面平行
· 可選磁場極性: 工作在南極磁場或者北極磁場
· 輸出電平選項: 高或低
· 可選輸出接口: 推挽或集電極開路
· 工作環境溫度: -40℃~125℃
應用場景
· 干簧管替代
· IoT裝置
· 水表、氣表、熱量表
· 液位檢測
· 接近開關
· 喚醒開關
· 速度檢測 |
