單Type-C接口可充可放移動電源方案

文章來源：永阜康科技更新時間：2023/10/20 10:14:00

在線咨詢：

張順平 3003262363

張代明 3003290139

鄢先輝 2850985542

13713728695

隨著Type-C的普及和推廣，目前市面上的移動電源正在慢慢淘汰micro-USB接口，逐漸都更新成了Type-C接口，micro-USB接口從2007年上市，已經陪伴我們走過十多個年頭，自從2015年Type-C登場，micro-USB也開始漸漸淡出我們的視野，手機接口逐漸換成了Type-C接口，市面上的配件也都開始支持Type-C接口。

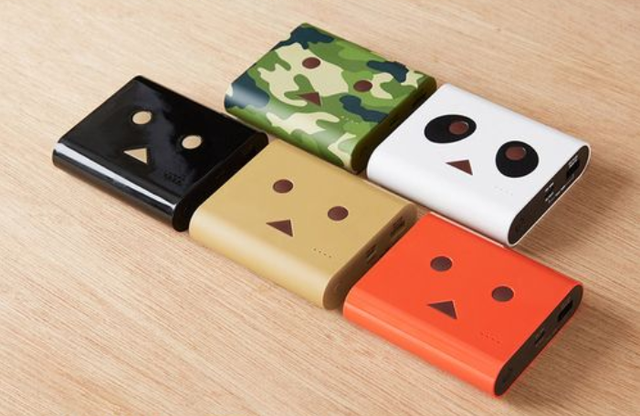

智能設備可以說給我們生活帶來了巨大的變化，在娛樂設備豐富的同時，人們也產生了充電焦慮，出門總擔心電量不夠用，所以移動電源很好的填補了這塊空缺，在旅行出差的時候，很好的增加了不少續航能力。

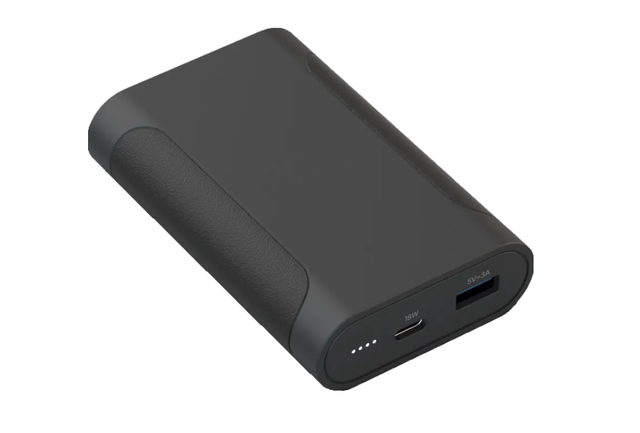

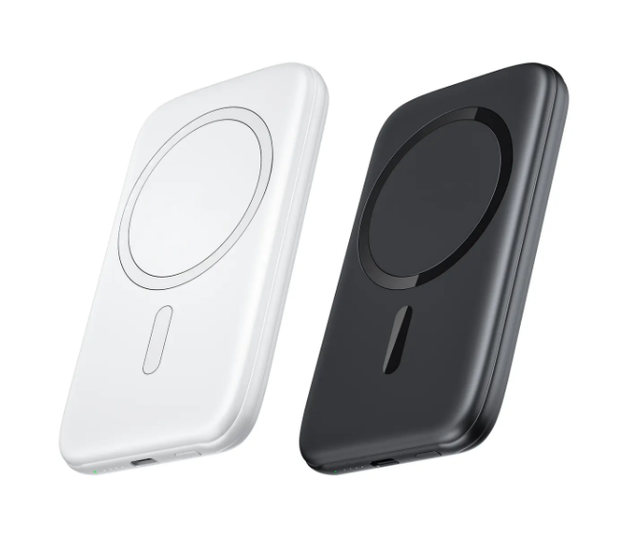

老款的移動電源一般為兩個接口，一個micro-USB作為輸入，一個USB-A母座作為輸出，現在Type-C推出，完全可以一個Type-C接口做輸入輸出，節省了空間還支持快充，而且還加入了磁吸無線充電，小身材的同時功能也很全面。

充電寶的市場一直都處于不錯的趨勢，因為智能設備層出不窮，而且基本統一Type-C接口，一個PD充電寶，能給大部分設備供電。接下來我們看看，單Type-C接口如何實現可充電可放電？在PD協議里，設備是可以通過CC通訊識別的，當接入的是手機，CC識別為sink插入，那就放電給手機充電；當接入的是適配器，CC識別為source插入，那就接收適配器的供電。

我們了解到一顆名為LDR6035的PD協議芯片，就是專為單Type-C接口可充電可放電設計的，作為一顆DRP芯片，在不同的使用場景下，通過CC通訊識別插入的設備不同會自動切換DFP/UFP，這使得移動電源省去了多個接口的成本，產品設計也可以更簡約。

LDR6035是樂得瑞科技針對 USB Type-C 標準中的 Bridge 設備而開發的 USB-C DRP 接口 USB PD 通信芯片。可以實現切換 Data Role 功能，提供予智能設備(電腦，平板，手機) PDO 及 REQUEST 協商，自動進行 DR_SWAP 轉為 UFP 模式。

LDR6035特點：

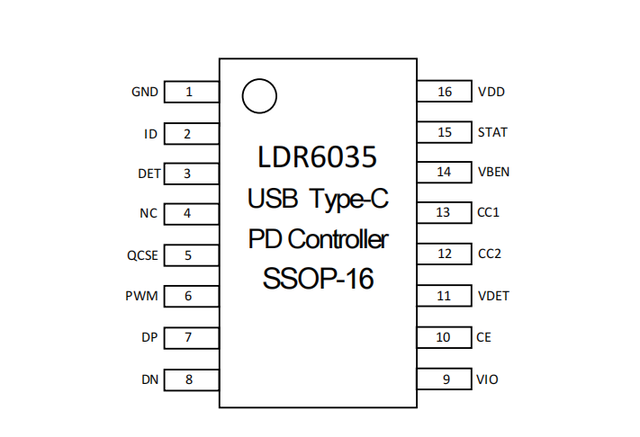

SSOP-16 封裝，外圍精簡
支持 USB PD 2.0，兼容 USB PD 3.0
提供予設備5V PDO 及 REQUEST 協商
自動進行 DR_SWAP 轉為 UFP 模式

主要應用場景：

1.USB TYPE-C 移動電源

2.USB Type-C 智能設備

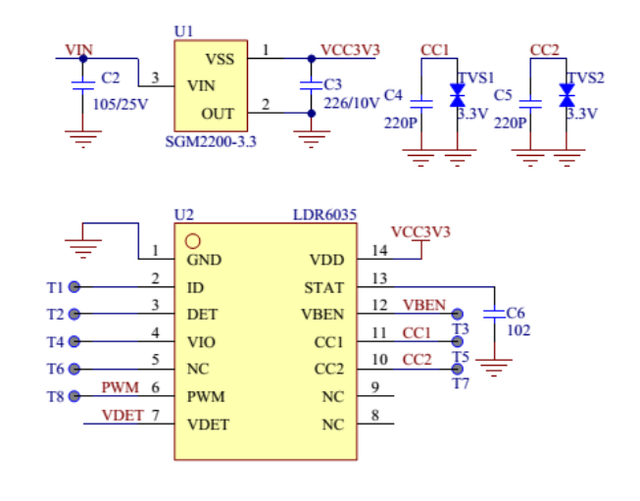

參考方案部分原理圖如下：
