盡管過去十年人們擔心摩爾定律終會走到盡頭，但微電子行業通過持續的創新和創造力，繼續適應新的物理約束和產品要求。大部分創意能量都投入到了模擬、射頻和混合信號模塊作為嵌入式 IP 的開發中。

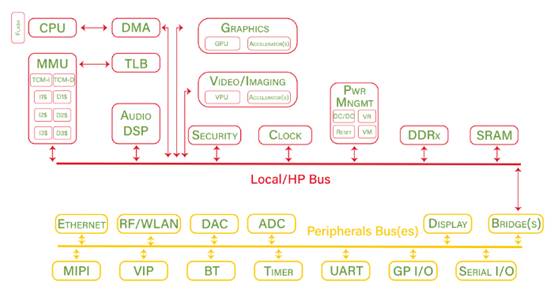

圖 1該框圖突出顯示了多媒體 SoC 設計。P2F Semi
現在可用的模擬/射頻/混合信號 IP 的選擇既廣泛又深入。人們可以在以下主要類別中找到大量 7 nm（有時甚至是 5 nm）的硬件模塊：
PLL 和 DLL：提供多種速度、抖動和功率規格
DAC 和 ADC：分辨率為 8 位至 24 位，速率高達 300 MSPS
PHY 和 SerDes：針對廣泛的市場選擇，例如無線（Wi-Fi 和 5G）、網絡（LAN、WAN 和存儲）、計算（USB、PCIe、MIPI）和內存（DDR，包括 G 和 LP 變體，以及 HBM 和許多其他）
可以組裝更小的組件來創建個性化模擬前端 (AFE)、電源管理功能和射頻模塊
該行業不斷取得工藝技術進步，以支持對更高門數、更低功耗、更高性能和更多功能的永無止境的需求。其中包括三阱隔離、絕緣體上硅、P+ 保護環、FinFET 和溝槽隔離。其中許多功能促進了我們今天看到的模擬、射頻和混合信號 IP 的激增。這些基板的添加還減少了設計人員在超深亞微米領域一直面臨的一些復雜問題的嚴重程度，例如隱藏在轉換速率中的模擬噪聲源、阻抗匹配和端接復雜性以及支持巨大帶寬的電路。
然而，面對 16 nm 及以下 SoC 設計中與模擬電路并排放置的大量門數，即使是新穎的工藝增強也顯得不足。事實上，與模擬/射頻宏非常接近的大型高性能數字模塊帶來的信號和電源完整性挑戰正在從芯片擴展到封裝和 PCB，而這兩者都在努力跟上硅技術進步的步伐。SoC 設計人員越來越發現自己被迫將工作范圍擴大到其他兩個領域，以確保他們的芯片設計能夠按預期運行。
這個由多部分組成的文章系列探討了嵌入式模擬和 RF IP 核如何對芯片、封裝和 PCB 功能產生負面影響，其影響是多種多樣的。我們還將討論如何在所有三個層面上防范這些問題，以及這些解決方案如何相輔相成。
硅實踐

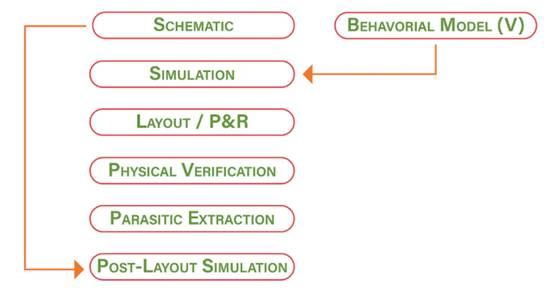

在過去的二十年里，為模擬和數字電路設計創建統一的工具和方法流程的嘗試迄今為止已被證明是徒勞的。然而，人們對模擬流程的基本輪廓達成了普遍共識，如圖2所示。
圖 2顯示基本模擬設計流程的視圖。P2F Semi
盡管流程看起來相當簡單，但細節決定成敗。
模擬電路對電路的布局和布線方式非常敏感。設計規則（走線和通孔間距、差分信號和額外接地引腳）有助于避免或至少減少導致 EMI 問題的基板耦合和鄰近效應。這就是為什么設計規則檢查 (DRC) 是布局后物理驗證工作的一部分。布局與原理圖 (LVS) 檢查也是驗證預期連接性的同一步驟的一部分。
寄生參數提取直接影響潛在耦合源的識別，寄生參數的反向注釋通常會導致原理圖和布局的變化。不幸的是，這將影響時序、動態范圍、負載、增益和功率，并產生一組全新的寄生效應。因此，返回設計流程開始的迭代循環是一種悲劇性的必然，這就是為什么模擬設計被認為更像是一門藝術而不是一門科學。
模擬塊的集成
因此，將終的模擬模塊集成到整個 ASIC/SoC 設計中會帶來一系列全新的問題。對于數字和模擬電路模塊，芯片布局規劃將受到每個模塊的位置、引腳布局、I/O 位置、關鍵路徑、電源和信號分布以及芯片尺寸及其縱橫比的限制。模擬 IP 對這些問題中的大多數都特別敏感，而模擬模塊也是硬 MAC 的事實使上述所有問題變得復雜。
一旦放置了芯片的模塊，布線實踐包括首先實現所有關鍵路徑，無論是模擬還是數字。然而，當涉及非關鍵路徑時，模擬信號應優先。此外，無論給定的模擬信號是否至關重要，所有模擬布線都需要在匹配寄生效應、化耦合效應和避免過多的 IR 壓降方面進行特殊考慮。它是通過采用模擬信號路由的各種屏蔽技術、保持走線短、通過直接的路由、差分信號等路由返回信號路徑來實現的。
除了這些在片上集成模擬內容的廣泛方法之外，不同類別的模擬電路也可能需要特別注意。DAC 和 ADC 就是一個完美的例子。
使用 DAC 或 ADC 時，除了其分辨率和采樣率之外，還有一些設計注意事項，即其規格信噪比 (SNR)、有效位數 (ENOB) 額定值和功耗。遵循奈奎斯特采樣定理（該定理指出，模擬信號的充分數字再現需要以超過模擬 F max的 2 倍的采樣率進行采樣）本身就會給高性能應用帶來帶寬、功耗和位同步挑戰。
從采樣的角度來看，無線尤其成問題，而音頻通常對分辨率要求。這就是 ENOB 等參數具有特殊相關性的地方。無論給定 DAC 或 ADC 的宣傳分辨率是多少，將此類塊推過其 ENOB 都會降低其 SNR 性能，從而對該塊的真正有用性產生潛在的重大影響。
重要的是，模擬模塊設計和集成到 SoC 或 ASIC 環境中根本不像芯片的數字部分那樣“干凈”和可預測的工程工作。經驗、靈活性和適應性是成功的決定因素。 |
