- 支持寬頻帶通，從FM頻段擴展至蜂窩頻段
- 尤其適合對音質要求較高的設備，因該產品電阻小，可在最小幅度降低音量的前提下控制聲音失真
- 在900 MHz頻帶下的阻抗可達到2600 Ω，插入損耗超過25 dB；工作溫度范圍：-55 °C 到+125 °C

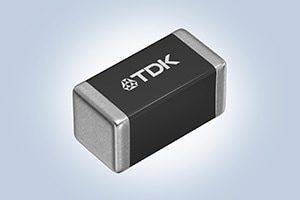

TDK株式會社（TSE：6762）推出最新MAF1005FR系列小型噪聲抑制濾波器，尺寸僅為1.0毫米（長）x 0.5毫米（寬）x 0.5 毫米（高）。該系列積層貼片組件旨在改善智能手機及平板電腦、可穿戴設備和便攜式游戲機等其他設備的音頻線（聲音傳輸線）音質并降低噪聲干擾，并將于2023年11月開始量產。
智能手機及類似設備的音頻線會發出電磁噪聲，干擾內置天線，從而降低接收靈敏度。該噪聲可能會造成很多問題，尤其是在需要高品質音頻和有效噪聲抑制的情況下。為了控制音頻線路中的噪聲，通常都會使用貼片磁珠。然而，盡管貼片磁珠可以有效降低噪聲，但也會造成音頻質量失真，進而對音頻線路中的聲音造成影響。
全新MAF1005FR系列噪聲抑制濾波器在900 MHz頻帶下的阻抗高達2600 Ω，插入損耗超過25 dB，可有效改善音質，降低噪聲干擾。這是因為該系列使用了新開發的低失真鐵氧體材料，從而維持了音質，并解決了由貼片磁珠造成的音質劣化問題。
這些組件支持寬頻帶通，從FM頻段擴展至蜂窩頻段。不同于每個頻率范圍都需要兩個噪聲抑制濾波器的傳統產品，僅需一個MAF1005FR組件即可，這也簡化了電子設備的噪聲抑制設計和實施工作。該系列噪聲抑制濾波器的尺寸緊湊，支持從-55 °C 到+125 °C的工作溫度范圍。
TDK計劃進一步擴大其產品陣容，將用于高頻帶通噪聲控制的小尺寸組件納入其中，支持的頻帶范圍將擴大至900 MHz到5 GHz。此外，TDK還將繼續為需要支持大電流的應用場景（如揚聲器）提供產品，以滿足市場需求。
主要應用
- 智能手機、平板電腦、可穿戴設備和便攜式游戲機的音頻線（耳機、麥克風、揚聲器）
主要特點與優勢
- 降低電磁噪聲，覆蓋從FM頻段到蜂窩頻段的廣泛頻帶范圍
- 采用新開發的低失真鐵氧體材料，降低插入設備時的聲音失真
- 由于電阻小，僅需最小幅度降低音量便可實現控制聲音失真
關鍵數據
| 型號 |
阻抗
[Ω] @100MHz |
阻抗
[Ω] typ. @900MHz |
直流電阻
[Ω]最大值 |
額定電流
[mA]最大值 |
| MAF1005FRQ601AT000 |
600 ±25% |
1800 |
1.00 |
280 |
| MAF1005FRQ801AT000 |
800 ±25% |
2200 |
1.35 |
270 |
| MAF1005FRQ102AT000 |
1000 ±25% |
2600 |
1.65 |
240 |
|
