全球微電子工程公司Melexis今日宣布，推出Triaxis®微功耗磁力計MLX90394。這是一款基于霍爾效應的微型傳感器，其完美的實現低噪音、微電流消耗和成本之間的平衡。該產品具有即時可選模式和先進的可配置性，可實現出色的可復用性并加快產品上市。這款非接觸式解決方案適用于游戲和工業外圍設備中的旋轉、線性和3D操縱桿控制。
MLX90394可代替?zhèn)鹘y(tǒng)機械解決方案，提供更簡單、靈活且高可靠性的解決方案，并克服傳統電位計固有的問題，例如電位計游標表面污染和封裝限制。該磁力計功能多樣，可在線性、旋轉、操縱桿和按鈕操作中進行部署，取代大量現有零組件，從而簡化供應鏈，實現較高的經濟效益。此外，該產品具備高靈活性（可在未來進行配置更改），采用非接觸式設計，使其工作壽命比電位計和接觸式開關更長。MLX90394還采用超薄小型設計（2×1.5×0.4mm），有助于打造更時尚的HMI。
與市場現有解決方案相比，MLX90394的架構具有多項優勢。該設計可單獨測量和輸出每個磁軸，并配有內置溫度傳感器，通過可選擇的溫度測量來提供額外的數字信號處理（DSP）補償。溫度和位置的數據輸出均是16位分辨率，I2C接口引腳支持0.1MHz、0.4MHz和1.0MHz模式。該產品內部有兩個I2C地址，可以通過改變電氣引腳連接來進行選擇。
該產品以Melexis獨特的Triaxis®技術作為核心技術，這項創新技術有助于在微功耗運行下提供低噪聲（<9μT）的獨立3軸測量。在10Hz單次測量模式下，X軸或Y軸向測量的平均電流消耗僅為4μA，Z軸向測量的平均電流消耗僅為5μA。而在微控制器處于深度睡眠模式且消耗很少的情況下，芯片的消耗電流<10μA，為降低系統功耗提供幫助。變化時喚醒（WOC）功能可通過脈沖或鎖存硬件引腳中斷（XYZ）快速恢復運行。WOC閾值可以配置為針對初始測量（靜態增量）、針對先前測量（動態增量）或預定義測量（絕對）。因此，在高運動應用和緩慢漂移運動應用中，該產品能夠準確地從斷電模式轉換到激活模式。

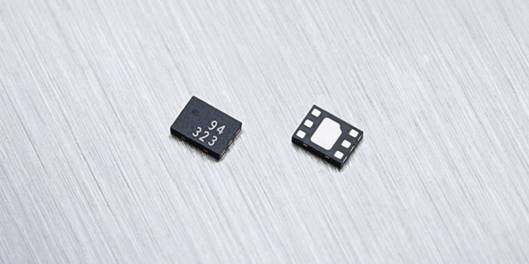

嵌入式設計可實現輕松集成并準確跟蹤旋轉的操縱桿運動和按壓/滑動按鈕應用。該產品提供兩種緊湊的UTDFN-6（LD）封裝設計，支持不同的測量范圍：±5mT（0.15μT/LSB）和±50mT（1.5μT/LSB）。其所有型號均經過RoHS認證，適合在-40℃至105℃的環境溫度范圍下工作，電源電壓范圍在1.7V至3.6V之間，非常適合大多數嵌入式和物聯網電子環境。
“MLX90394極大的價值和出色的性能，可滿足非常廣泛的應用需求。無論工程師是在開發計算機外圍設備、工業氣缸還是智能電器控制裝置，這款經過優化且十分靈活的芯片都將為客戶帶來現有電位計、機械開關和滑塊方案無法實現的長期性能。”Melexis產品經理Minko Daskalov評論，“其緊湊的封裝和出眾的效率，可以提升設計的自由度和集成程度，為客戶實現全新的創新解決方案。” |
