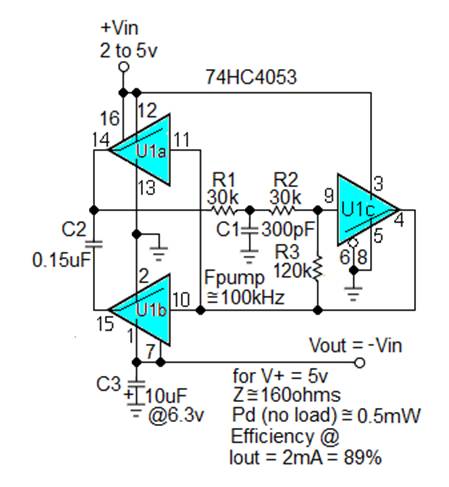

保持運算放大器輸出在零伏或零伏以下“活動”、生成對稱輸出信號以及處理雙極性模擬輸入，都是需要幾毫安負電壓軌的設計情況的示例。圖 1顯示了基于古老的 x4053 系列三重 CMOS SPDT 開關的簡單逆變器設計，該設計可高效、準確地反轉正電壓軌并實現降壓。
這是它的工作原理。
U1a和U1b與C2結合形成反相電容器電荷泵，將電荷傳輸到濾波電容器C3。電荷轉移發生在一個周期中，該周期以 C2 通過 U1a 充電到 V+ 開始，然后通過 U1b 將 C2 部分放電到 C3 來完成。在 U1c 施密特觸發器型振蕩器的控制下，泵浦頻率約為 100 kHz，因此每 10s 就會發生電荷轉移。注意 U1c 周圍通過 R3 的正反饋和通過 R1、R2 和 C1 的反向反饋。

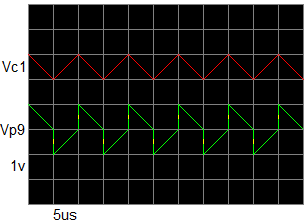

生成的（近似）振蕩器波形（Vc1 和 U1c Vpin9）如圖 2所示。
圖 2由 U1c 施密特觸發振蕩器生成的 100kHz 定時信號。
xx4053 系列有保證的先斷后合開關可限度地提高效率，同時限度地降低噪聲。當 V+ = 5 V 時，開關導通電阻隨著 Vout 的降低而固有增加，從而將短路輸出故障電流降低至約 20 mA。加電時啟動需要大約 5 毫秒。

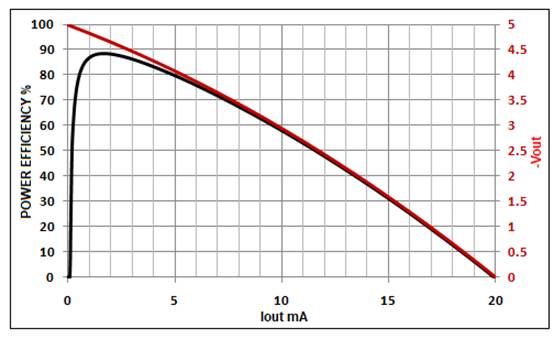

圖 3 +Vin = 5 V 時 Vout 和功率轉換效率與輸出電流的關系。
空載功耗小于 500 W，大致平均分配在 U1 和振蕩器 RC 網絡之間。當 Vout 輕載時，它將地接近 -1.0 x V+。在負載下，它會以~160 mV/mA的速度下降。
如果需要在更高的 V+ 輸入（高達 10 V）下運行，則可以采用金屬柵極 CD4053B。當然，電容器的額定電壓需要相應更高。 |
