隨著電動汽車的普及，電池管理系統（Battery Management System，BMS）在電動汽車的性能、安全性和壽命方面扮演著至關重要的角色。BMS負責監控電池的狀態、控制充放電過程、管理電池溫度、防止過充和過放，以確保電池性能最佳、安全可靠。BMS PCB設計在確保電池性能、安全和可靠性方面發揮著關鍵作用。本文簡要說明電動汽車BMS PCB設計的主要要點與國內相關規范與要求，以幫助PCB工程師更好地滿足電池管理的需求。
電動汽車BMS PCB設計的要點：

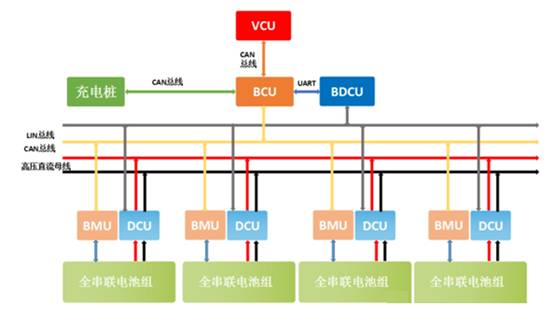

層次化設計： 電動汽車BMS通常包括多個模塊，如電池管理、通信、電源管理等。因此，PCB設計應該采用層次化結構，以便不同模塊的信號和電源線路能夠清晰、有效地分離。
EMC（電磁兼容性）考慮：電動汽車BMS PCB設計必須考慮電磁兼容性，以防止電磁干擾對其他車輛電子設備的干擾，并確保系統的可靠性。在設計中，應采取屏蔽措施、地線規劃和降噪技術，以降低電磁輻射和抗干擾能力。
高溫環境適應性： 電動汽車電池組工作在高溫環境下，因此BMS PCB必須具備耐高溫性能。選用耐高溫材料、合理散熱設計和溫度傳感器以監測電池溫度是關鍵。
安全性要求： BMS負責電池安全管理，必須滿足嚴格的安全要求。PCB設計應考慮電池過充、過放和短路保護，以確保電池的安全性。
通信接口： 電動汽車BMS通常需要與車輛控制系統、充電樁和監控系統進行數據交互。因此，設計中要考慮CAN、LIN、以太網等通信接口，以滿足不同通信需求。
可維護性： 電動汽車BMS需要定期維護和升級。PCB設計應考慮易于維護的特性，如標記清晰、易更換元件和模塊化設計。
低功耗設計： 為延長電池壽命，BMS應采用低功耗設計。PCB設計要注意降低功耗，包括優化電路、選擇低功耗元件和睡眠模式的設計。
故障容忍性： 電動汽車BMS必須具備一定的故障容忍性，以防止單點故障對整個系統的影響。采用冗余設計和故障檢測技術是一種常見的做法。
國內電動汽車BMS規范與要求：
在中國，電動汽車的BMS PCB設計必須符合一系列國家和地方標準，以確保電動汽車的安全性和性能。以下是一些關鍵規范和要求：
GB/T 31485-2015《電動汽車用蓄電池管理系統通用規范》： 該標準規定了電動汽車BMS的性能、可靠性、安全性和通信要求。設計中必須遵守這些規范，以確保BMS的合規性。
GB/T 31486-2015《電動汽車用鋰離子動力蓄電池安全規范》： 這一標準規定了鋰離子電池的安全性要求，BMS必須能夠監測和管理電池的狀態以確保安全性。
GB/T 32960-2016《道路車輛遠程診斷與通信技術要求》： 這個標準規定了電動汽車的遠程診斷和通信要求，包括BMS的數據傳輸和云端監控。設計中要考慮這些通信技術的應用。
地方性標準：一些地方政府可能會制定額外的BMS要求，以滿足當?shù)氐陌踩铜h(huán)保標準。設計團隊?wèi)?yīng)密切關注當?shù)氐姆ㄒ?guī)和要求。
結論：
電動汽車BMS PCB設計是確保電池性能、安全性和可靠性的關鍵因素。設計師必須考慮層次化設計、EMC、高溫環境適應性、安全性要求、通信接口、可維護性、低功耗設計和故障容忍性等要點。同時，必須遵守國內相關規范和要求，如GB/T 31485-2015、GB/T 31486-2015和GB/T 32960-2016，以確保BMS的合規性。電動汽車的未來發展需要不斷改進和創新BMS PCB設計，以滿足不斷增長的需求和挑戰。 |
