什么是上拉電阻？上拉電阻和下拉電阻都是電阻元器件，所謂上拉電阻就是接電源正極，下拉的就是接負極或地。上拉就是將不確定的信號通過一個電阻鉗位在高電平，電阻同時起限流作用。下拉同理，也是將不確定的信號通過一個電阻鉗位在低電平。
那么，上拉電阻和下拉電阻的用處和區別分別又是什么呢？
一、上拉電阻和下拉電阻是什么

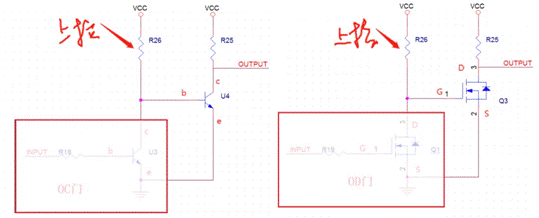

上拉就是將不確定的信號通過一個電阻鉗位在高電平，電阻同時起限流作用。而下拉電阻是直接接到地上，接二極管的時候電阻末端是低電平，將不確定的信號通過一個電阻鉗位在低電平。上拉是對器件輸入電流，下拉是輸出電流；強弱只是上拉電阻的阻值不同，沒有什么嚴格區分；對于非集電極（或漏極）開路輸出型電路（如普通門電路）提供電流和電壓的能力是有限的，上拉電阻的功能主要是為集電極開路輸出型電路輸出電流通道。
二、上拉電阻和下拉電阻的作用
上拉電阻和下拉電阻二者共同的作用是：避免電壓的“懸浮”，造成電路的不穩定。
上拉電阻：
1、概念：將一個不確定的信號，通過一個電阻與電源VCC相連，固定在高電平；2、上拉是對器件注入電流，灌電流；3、當一個接有上拉電阻的IO端口設置為輸入狀態時，它的常態為高電平。
下拉電阻：
1、 概念：將一個不確定的信號，通過一個電阻與地GND相連，固定在低電平；2、下拉是從器件輸出電流，拉電流；3、當一個接有下拉電阻的IO端口設置為輸入狀態時，它的常態為低電平。上拉是對器件注入電流，下拉是輸出電流，弱強只是上拉電阻的阻值不同，沒有什么嚴格區分，對于非集電極（或漏極）開路輸出型電路（如普通門電路）提升電流和電壓的能力是有限的，上拉電阻的功能主要是為集電極開路輸出型電路輸出電流通道。

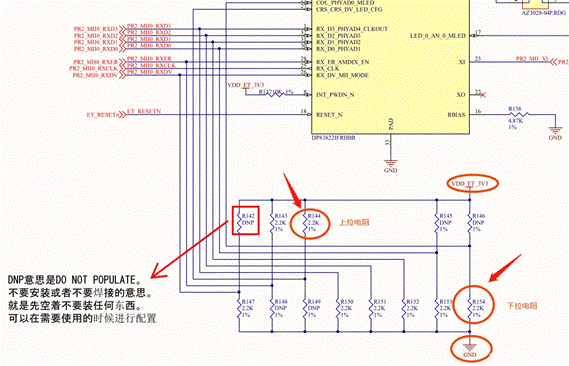

由此可見，電源到器件引腳上的電阻叫上拉電阻，作用是平時使用該引腳為高電平；地（GND）到器件引腳的電阻叫下拉電阻，作用是平時使該引腳為低電平。 |
