隨著智能電子設備的高速發展，顯示屏幕的技術也在不斷的進步；AMOLED（ActiveMatrixOrganicLED即有源矩陣有機發光二極管）屏幕逐漸替代LCD成為市場的主流。
AMOLED較LCD更輕薄、響應更快、可主動發光、具柔軟性、色域更廣。所以AMOLED成為高端顯示屏的首選。OCP21351就是為小尺寸AMOLED量身定做電源管理芯片，擁有三路輸出電壓AVDD、OVDD、OVSS，并且擁有一線通信，可編程輸出電壓。
OCP21351是高度集成的AMOLED電源解決方案，尤其適用于可穿戴設備。通過從電池獲取2.9V至4.6V的輸入電源電壓，OCP21351根據目標設置產生AVDD,OVDD和OVSS輸出。

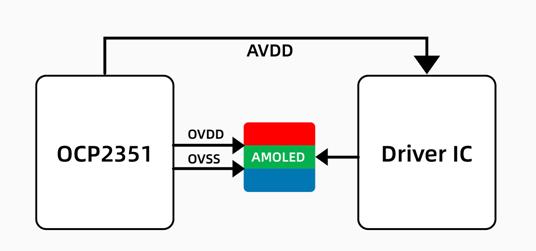

OCP21351應用場景
OCP21351工作在對稱或非對稱模式，這是由SAS引腳定義的。在開始工作前，EN達到高電平之前，應該固定SAS引腳的狀態。
在對稱模式下，SAS設置為Low電平，AVDD、OVDD和OVSS的初始輸出電壓分別為3.3V、3.3V和-2.2V。在不對稱模式下，SAS設置為High電平,AVDD、OVDD和OVSS的初始輸出電壓分別為2.8V、4.6V和-2.2V。
OCP21351還集成了串行數據接口，以實現各種設置的靈活性。但是，在不對稱中只允許改變OVSS和AVDD的電壓設置。內置欠壓鎖定，短路保護和熱關機保護功能。

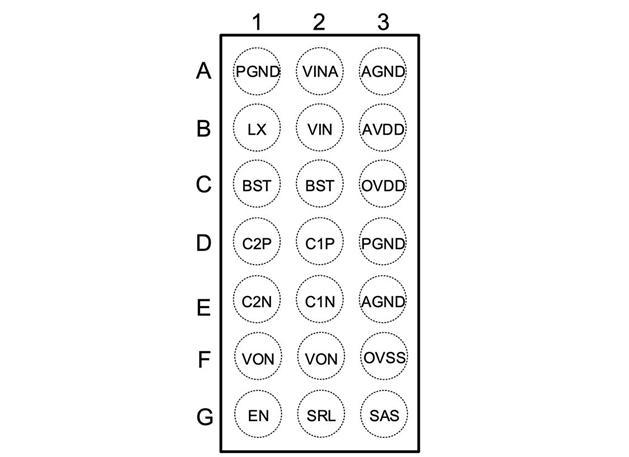

OCP21351封裝圖

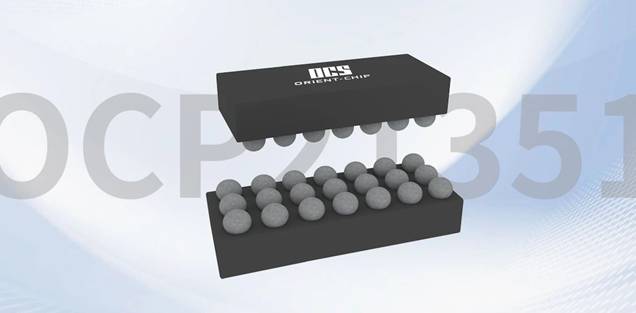

OCP21351采用WLCSP-21B封裝，可實現PCB空間的優化解決方案。

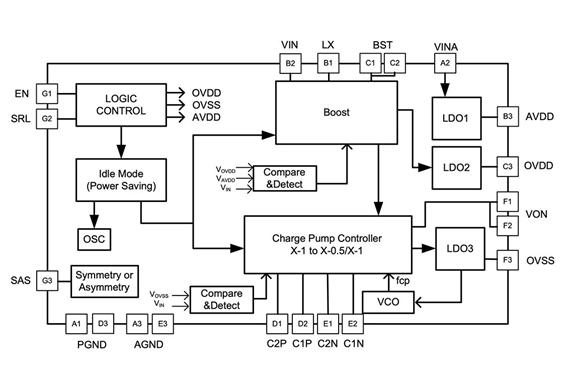

OCP21351內部框圖
內部集成了BOOST、chargepump、LDO結構。

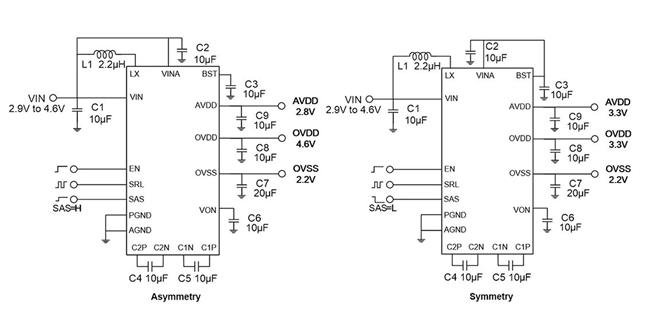

OCP21351應用框圖
OCP21351實際應用分為對稱和不對稱兩個模式，根據具體需求選擇模式；不對稱模式VINA需要接到VIN，對稱模式VINA接到BST。在使用芯片前固定該設置即可。 |
