當前，汽車前照燈正朝著小型化和高效節能的趨勢不斷發展。隨著燈具尺寸逐漸減小，LED驅動需要具備更大的功率，以確保在有限空間內實現高亮度的照明效果。同時，為了降低整車電耗，緩解電動車續航焦慮，高效率也成為LED驅動產品不可或缺的特性。帝奧微最新推出的LED驅動DIA89360完美契合了這一發展趨勢，將小型化和高效節能融為一體，為汽車前照燈的未來發展提供了完美的解決方案。
DIA89360是國內首款具有完整診斷功能的車規級四開關同步升降壓LED控制器，該架構能以最高的系統效率和最少的外部組件數量驅動大功率LED，特別適用于需要高效率且電路板空間有限的高電流近光燈，遠光燈或組合遠近光燈應用。調光方式靈活，支持模擬和數字（內部&外部）調光；提供完整的故障診斷和保護功能，集成輸入和輸出的電流檢測功能；開關頻率可調并支持展頻功能，來確保出色的EMC性能；內置高側PMOS驅動，可以驅動外部PMOS拓展高調光比應用。得益于恒流和恒壓模式的靈活調節，DIA89360也可以為USB等非LED應用供電。
產品特性
• 寬輸入電壓范圍：4.5V - 55V
• 寬輸出電壓范圍：0V - 55V
• 開關頻率范圍：200kHz - 700kHz
• 高達97%的超高效率
• LED電流精度，±3%
• 支持恒流 & 恒壓模式
• 集成軌到軌電流感測放大器，支持高側 & 低側LED電流檢測
• 優越的EMC性能:
支持展頻功能
支持外接同步時鐘
• 靈活的調光方式：
外部PWM調光
內部PWM調光
模擬調光
• 完整的診斷和保護功能:
輸入/輸出過壓，輸入欠壓，輸出開路，輸出短路，過溫
輸入/輸出電流檢測，帶專用的檢測輸出引腳
輸入電流限流
獨立的短路/開路報錯引腳
• 可調軟啟動
• 符合AEC-Q100標準

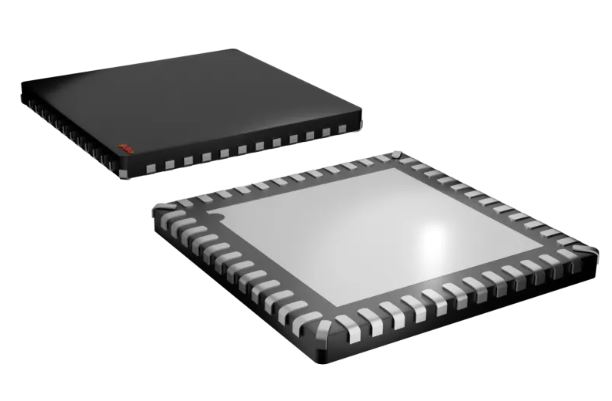

• 封裝：QFN-48，7mm*7mm
QFN-48
產品優勢

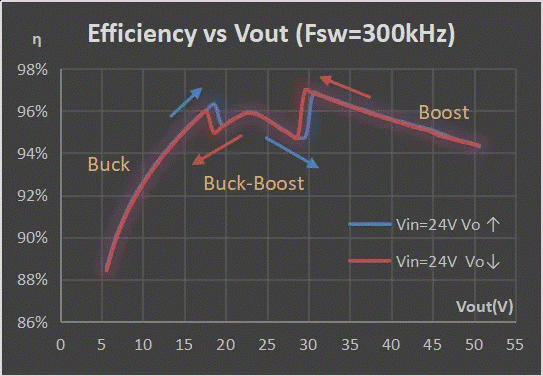

超高效率，高達97%
內部集成高側PMOS驅動

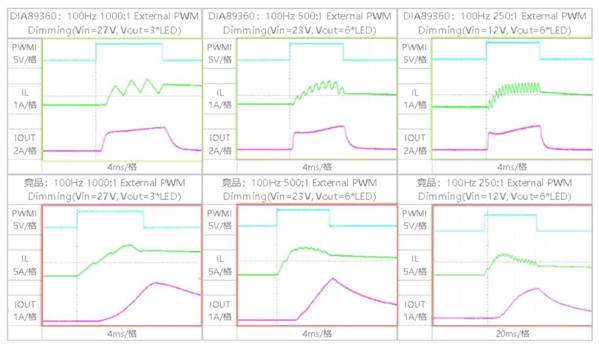

1. 拓展高調光比應用。LED電流路徑中串聯調光FET是實現高調光比所必需的；當PWM信號為低時，串聯的調光FET斷開可以防止輸出電容放電，確保了LED電流能夠實現快速的上升和下降，以此來響應高調光比的PWM輸入，如DIA89360波形；在沒有任何調光FET的情況下，輸出電容放電，輸出電壓降低，LED電流的建立有一定的延時，如競品波形，當調光比高到一定數值時，LED電流無法快速響應PWM輸入。
2. 相比于集成低側NMOS驅動，高側的PMOS驅動允許單根線束連接到LED燈串，燈串陰極接地，通過地回路與控制板相連，節省線束。
高精度調光
調光方式靈活，支持模擬調光，外部PWM調光和內部PWM調光。內部PWM的調光頻率為280Hz，調光占空比可通過改變PWMI引腳的電壓DC值來調節，不需要MCU的參與，節省MCU資源。

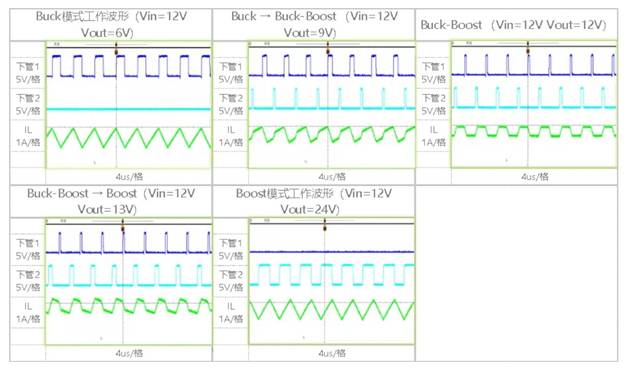

不同工作狀態的平穩切換
DIA89360能夠在降壓、四開關升降壓、和升壓工作區之間平穩地轉換。

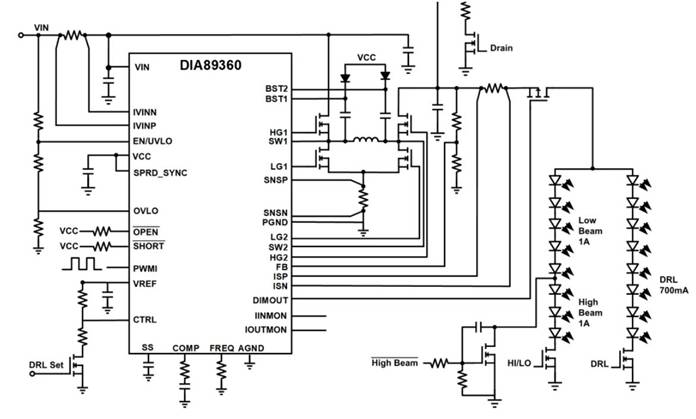

單芯片驅動多個輸出
在系統電路板空間有限或系統成本預算不高的情況下，可以考慮將遠光燈，近光燈以及日行燈“包裹”在一起。因為日行燈僅在遠光燈和近光燈關閉時才會需要，故可使用單個 LED 驅動器給遠光和近光 LED 或日行燈供電。相對于傳統單通道驅動方案具有外圍元器件少、BOM成本低、效率高、EMC性能好等優點。
結語
帝奧微致力于為客戶提供更加智能、更加高效的汽車照明解決方案，為汽車前照燈的未來發展鋪平道路。期待未來，我們將與您攜手，共同見證汽車前照燈技術的卓越進步，為行車安全和舒適體驗助力！ |
