自USB-IF發布TYPE-C接口以來，憑借其多重優勢，該接口在消費類產品中的普及率持續上升。芯海科技（股票代碼：688595）PD協議芯片CS32G020因其出色性能被廣泛應用于多種消費產品領域，并收獲了客戶端高度好評。

然而，自2018年發布至今，隨著快充技術的不斷演進和市場需求的變化，CS32G020在充電功率、放電采樣、多協議兼容性、PWM精度及特定功能支持等方面逐漸顯現出一些不足，同時對芯片的性能和資源提出了更高要求。為了應對這些挑戰，芯海科技在深入調研PD眾多應用場景之后，對CS32G020進行了全面升級，推出了全新PD3.2&UFCS控制器：CS32G030。

從芯片的基礎性能來看，CS32G030的核心處理器采用ARM Cortex-M0內核，主頻最高支持48MHz，搭配128KB Flash和24KB SRAM，確保了高效的數據處理與存儲能力。該芯片內部集成了2個PD模塊、3個FCMP模塊，能夠滿足多口產品的應用需求。在通信接口方面，該CS32G030集成了1xUSB接口、2xI2C接口、3xUART接口和1xSPI接口，提供了多樣化的通信方式，便于與其他設備或系統互聯。此外，CS32G030支持2.2V至5.5V的寬范圍工作電壓，以及-40℃至85℃的寬溫工作范圍，使其能夠適應多種應用環境。

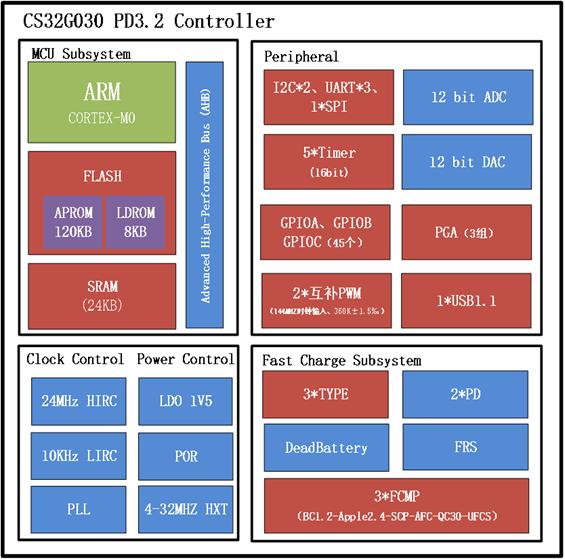

下圖為CS32G030的資源框圖，其中紅色模塊表示相較于CS32G020升級或增加的模塊。

01 典型應用一：儲能及充電寶

針對儲能和充電寶應用，CS32G030展現出強大的功能與適應性。它可同時支持3路TYPE-C接口檢測，以及2路PD快充，多協議方面更是支持3組FCMP獨立快充，非常適合3個TYPE-C接口或CCA接口組合的產品應用。其大容量128K-FLASH和24K-SRAM，以及最多45個GPIO，使得它能夠輕松應對復雜度較高的充電寶產品和儲能產品。

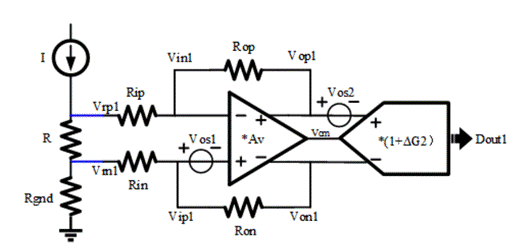

在硬件性能上，CS32G030集成了PGA放大器，最高可支持32倍小信號放大，顯著提升了放電小電流的檢測性能。輸出端電阻最小可使用5mΩ，有效降低了整個電源回路的阻抗，進而提升了系統效率并降低了發熱。

通信方面，CS32G030集成了一個SPI通信接口，最大通信速率達到8Mbit/s，可應用于簡單的顯示屏驅動，滿足儲能和充電寶產品的多樣化需求。

此外，CS32G030還集成了一個12位DAC模塊，保證單調性調整，滿足PPS-20mv步進調整需求，可用于ACDC或DCDC的FB反饋控制。同時，其內置的12位ADC模塊也具有出色的精度，內部參考電壓全溫全壓精度達到±3％，對于電源系統的電壓采集、電流采集、NTC采集至關重要，為系統的安全性和可靠性提供了有力保障。

在協議支持方面，CS32G030更是表現出色，它支持PD3.2協議、BC1.2、apple2.4、華為協議、三星協議、高通協議以及UFCS協議，滿足了廣泛的兼容性需求。

值得一提的是，CS32G030的CC耐壓支持達到28V，DPDM耐壓支持20V，進一步提升了其在各種應用場景下的穩定性和可靠性。

在功耗方面，CS32G030也表現出顯著的低功耗特性。無設備連接時，TYPE-C接口保持偵測設備接入情況下，芯片功耗低于40uA；有設備連接時，TYPE-C接口持偵測設備拔出，并且保持PD通信不丟包情況下，芯片功耗也低于80uA，可滿足多種低功耗場景應用。

02 典型應用二：無線快充

針對無線快充產品應用，CS32G030具備優秀的性能與適應性。其支持外部晶振輸入，并內部集成了高精度PLL，定時器時鐘輸入最高可達144MHZ。其通用定時器1和2能夠同時輸出兩路互補的PWM，精度高達360K±1.5‰，并支持中心對齊、移相、初始電平設置、PWM周期和占空比延遲更新等特性，完美滿足QI2.0協議的要求。

此外，CS32G030還具備多個IO捕獲功能，能夠精準地捕獲并解碼無線充電通信，為無線快充產品提供穩定、可靠的通信支持。

03 典型應用三：顯示器、PD-HUB

針對顯示器、PD-HUB等應用場景，CS32G030擁有強大的集成功能與適應性。其內置了一個USB1.1模塊，完全符合USB1.1全速設備的技術規范，并支持最多3個USB端點，非常適用于顯示器的billboard功能以及USB在線升級功能，為用戶帶來更加便捷的使用體驗。

同時，CS32G030還集成了兩個獨立的PD快充模塊，能夠輕松支持PD協議透傳、多協議轉PD協議等功能要求，充分滿足產品的多樣化設計需求，為顯示器和PD-HUB產品提供全面、高效的電源解決方案。

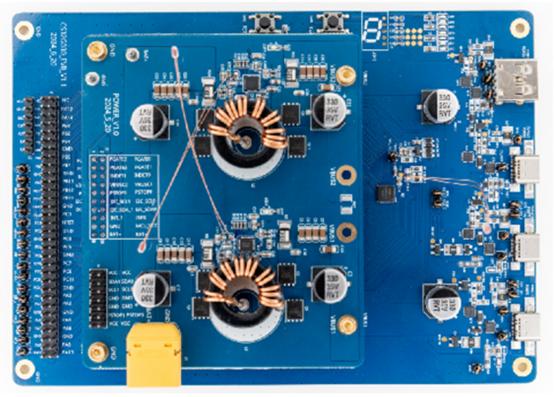

針對用戶快速評估的需求，CS32G030同步提供評估板（CS32G030-EVB）和Demo Code。

芯海Smart PD開發生態憑借公司在PD領域深厚的技術資源和市場經驗，集成了豐富的資源、靈活的協議支持、良好的兼容性以及高效易用的開發工具，為客戶提供了一站式的PD快充解決方案，將進一步助力CS32G030在市場中脫穎而出，滿足客戶多樣化的快充需求。

CS32G030作為芯海科技新一代高性能PD3.2&UFCS控制器，不僅承繼了CS32G020的產品優點，并在眾多方面進行顯著升級與優化，很好地滿足當前市場對快充技術、多協議兼容性以及高效率的應用需求，能夠為用戶帶來了更加便捷、高效的使用體驗。
