基于NDIR和PID的ADI氣體探測器解決方案和新產品
文章來源:永阜康科技 更新時間:2024/8/28 10:40:00
在線咨詢:
給我發消息
張順平 3003262363
給我發消息
張代明 3003290139
給我發消息
鄢先輝 2850985542
13713728695

應用簡介

這是關于NDIR(非色散紅外)氣體探測器解決方案和PID(光離子)氣 體探測器解決方案的第二篇文章。在第一篇文章中,我們討論了應用、工作原理、電路架構和設計考慮因素。本文將介紹ADI 公司的相關新演示系統和產品。如需閱讀第一篇文章,請參考 文末APM(每月應用)鏈接。

系統設計考慮因素

可靠性

精度、抗干擾能力以及良好的長期穩定性,這些都是NDIR和PID 設計需要考慮的重要因素。為了實現這一目標,可靠的氣體探 測器需要低漂移的精確信號鏈。

分辨率

為了充分發揮傳感器動態范圍的優勢, NDIR和PID探測器的信號 鏈和電源設計需要考慮低噪聲和高分辨率要求。

ADI公司新產品

ADA4530-1 :飛安級輸入偏置電流靜電計放大器

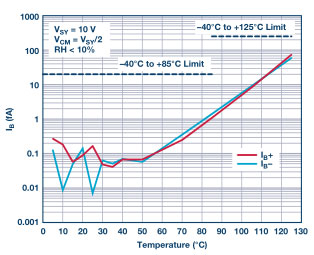

ADA4530-1是一款飛安級(10 fA)輸入偏置電流運算放大器,適合用 作靜電計,同時集成了防護緩沖器。它具有4.5 V至16 V的工作電 壓范圍,使其能夠在傳統的5 V和10 V單電源系統以及±2.5 V和 ±5 V雙電源系統中工作。

它具有超低輸入偏置電流,在溫度范圍內經過生產測試,確保器件滿足用戶系統的性能目標。集成式防護緩沖器用于隔離印刷電路板(PCB)中的輸入引腳防止泄漏,可減少電路板上的器件 數量并簡化系統設計。 ADA4530-1采用工業標準8引腳SOIC表貼封裝,獨特的引腳排列經過優化可防止敏感輸入引腳、電源和輸出引腳之間的信號耦合,同時簡化保護環走線布線。

ADA4530-1還具有需要低泄漏應用所需的低失調電壓、低失調偏移、低電壓和電流噪聲特性。為使系統的動態范圍最 大,ADA4530-1具有軌到軌輸出級,在10 kΩ負載下,其通常可驅 動至供電軌的30 mV范圍內。

ADA4530-1的額定溫度范圍為−40°C至+125°C工業溫度范圍,提 供8引腳SOIC封裝。

ADI公司解決方案

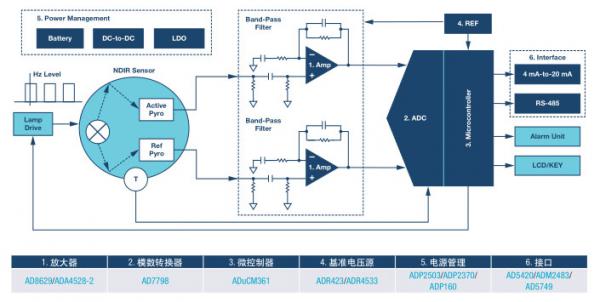

NDIR系統框圖

下面是NDIR氣體探測器的系統框圖,包括NDIR傳感器、帶通濾波器、微控制器(集成ADC)、電源管理和通信接口。
