已可提供汽車CXPI響應器接口IC樣品－

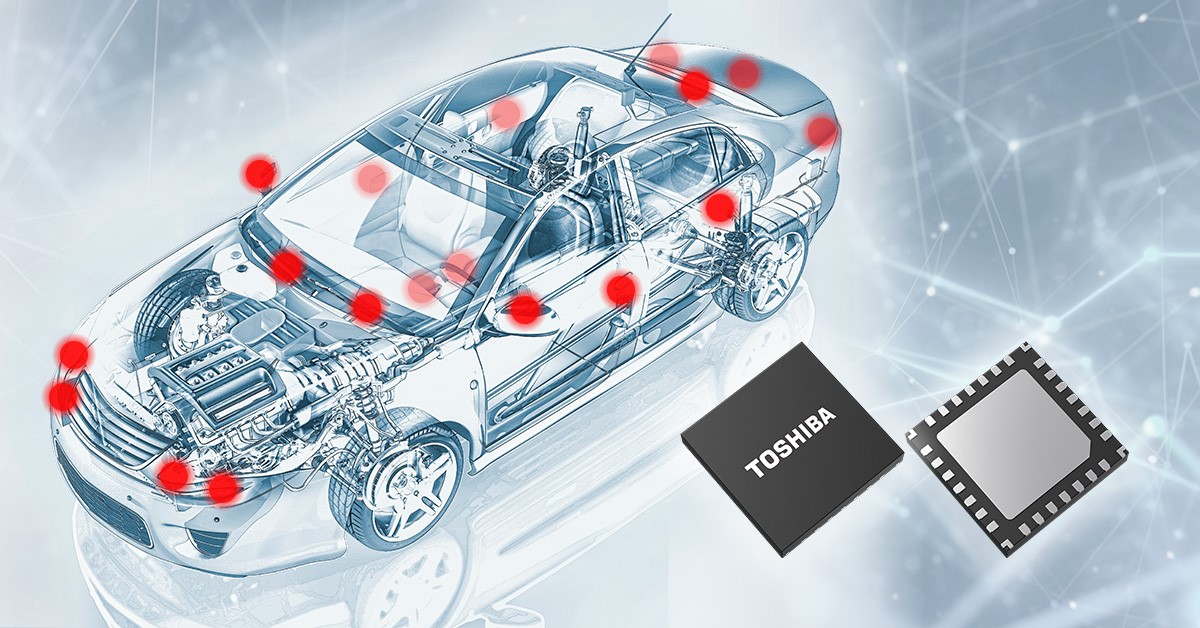

東芝電子元件及存儲裝置株式會社（“東芝”）今日宣布，率先在業內推出符合汽車通信協議的CXPI標準的汽車時鐘擴展外設接口[1]（CXPI）響應器接口IC“TB9033FTG”。
TB9033FTG是業界首款[2]內置硬件邏輯[3]的IC，該邏輯通過CXPI協議以及通用輸入／輸出（GPIO）控制收發。這不僅無需開發專用軟件，而且還有助于縮短產品開發時間。
新IC有16個GPIO引腳，六個可切換至AD轉換器輸入，四個可切換至脈寬調制（PWM）輸出。此外，它還集成大量可在廣泛汽車應用中使用的功能：包括休眠模式下的輸入監控、開關矩陣（最多4×4）輸入以及通信中斷時的輸出。
該IC內建針對過熱、過壓及欠壓的故障檢測電路。它還能檢測到發生異常之前的情況，并將數據發送至指揮節點，從而可提升汽車應用中的故障檢測性能。
工作溫度范圍為–40至125 °C，適合汽車應用，該IC將符合汽車電子產品的AEC-Q100認證標準。
TB9033FTG可支持實現汽車通信的多路復用，并可減少車身控制系統中使用的線束，有助于減輕車輛重量。
此外，東芝還在開發一款汽車CXPI通信驅動接收器IC“TB9032FNG”，其可通過外部引腳在指揮節點和響應節點之間切換。

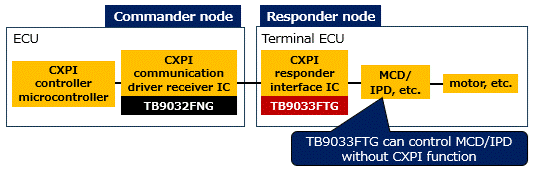

CXPI網絡配置參考
應用：
汽車
-車身控制系統應用（方向盤開關、儀表盤開關、燈光開關、車門鎖以及車門后視鏡等）
特性：
-響應器接口IC符合汽車通信協議的CXPI標準
-高速響應適合汽車車身系統應用（與LIN相比）
-16個GPIO引腳（四個可切換至PWM輸出，另有六個可切換至AD轉換器輸入）
-開關矩陣（最多4×4）輸入功能
-故障檢測功能（本品可檢測到異常前兆并自動將數據發送至指揮節點）：過熱、過壓和欠壓
-低電流消耗（待機電流）：IVBAT_SLP＝10 μA（典型值）
-低EMI和高EMS可簡化噪聲設計
-其具有高ESD阻抗性，因此具有高靜電阻抗性
-將通過AEC-Q100認證
主要規格：
（除非另有說明，Ta＝–40至125 °C）
|
器件型號
|
TB9033FTG
|
|
標準
|
符合汽車通信協議標準的CXPI（ISO 20794-2至4，ISO 14229-8）
|
|
功能
|
內置硬件邏輯的CXPI接口IC（僅限響應節點）
|
|
I/O引腳
|
16個GPIO引腳（4.5至5.5 V）
（六個引腳可切換至10位AD轉換器輸入的一個電路，四個引腳可切換至8位PWM輸出的四個電路）
|
|
輸入功能
|
-休眠模式下的輸入監控
-輸入抖振濾波器設置
-開關矩陣（最多4×4）設置
-AD轉換器移動平均值采樣（可設置時間和次數）
|
|
輸出功能
|
-輸出開關控制（可設置時間和次數）
-通信中斷時的輸出控制
-PWM頻率設置
|
|
內置存儲器
|
非易失性存儲器（保存I/O引腳設置、可重寫、可配置密碼）
|
|
故障檢測功能
|
過熱、過壓和欠壓（本產品可檢測到異常前兆，并自動將數據發送至指揮節點）
|
|
絕對
最大
額定值
|
電源電壓
VVBAT（V）
|
–0.3至40
|
|
電氣
特征
|
VBAT正常工作范圍
VVBAT（V）
|
6至18
|
|
流耗（待機電流）
IVBAT_SLP（μA）
|
典型值
|
10
|
|
工作溫度
Ta（°C）
|
–40至125
|
|
通信速度
|
最大值
|
20
|
|
封裝
|
名稱
|
P-VQFN28-0606-0.65-003
|
|
尺寸
|
6×6
|
|
可靠性測試
|
將通過AEC-Q100（一級）認證
|
|
量產
|
2025年12月
|
|
|
|
|
|
注：
[1] CXPI（時鐘擴展外設接口）：一種在日本制定的通信標準，面向源于LIN[4]的汽車子網
[2] 作為響應節點的CXPI接口IC。截止2024年9月3日的東芝調查。
[3] 使用無微控制器的硬件配置的邏輯電路。
[4] LIN（本地互聯網）：一種通信標準，適用于比CAN[5]提供的車載子網絡成本及速度都更低的車載子網絡。
[5] CAN（控制器局域網）：一種串行通信標準，主要用于汽車通信網絡。 |
