一分鐘看懂Boost電路的工作原理

文章來源：永阜康科技更新時間：2024/9/4 13:36:00

在線咨詢：

張順平 3003262363

張代明 3003290139

鄢先輝 2850985542

13713728695

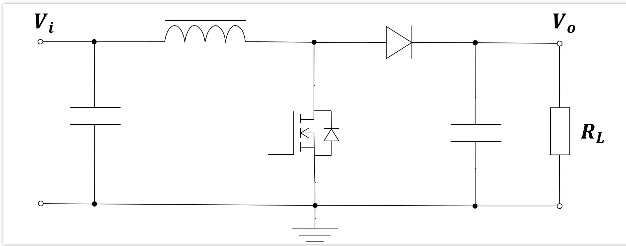

這是一個boost電路。

MOS管在這里等于一個開關，只要速度夠快，配合輸出濾波電容，就可以得到穩定的輸出電壓。

這個過程是怎么實現的？

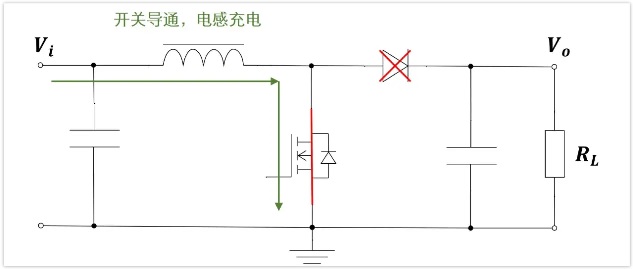

在開關導通時，電感L接地，二極管截止，輸入電壓Vi對電感L進行充電，電感兩端電壓是Vi。

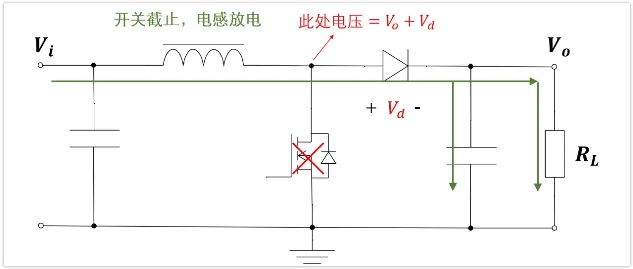

在開關不導通的情況下，由于電感L在這之前被充電，有電流流過，電流向右，所以電感兩端不能突變，也就是說會感應出電壓，右側的二極管會導通。

電感右端的電壓等于輸出電壓Vo+二極管導通壓降Vd，電感左端電壓是電源輸入Vi。

因為這是升壓boost電路，所以Vo+Vd會大于Vi，電感此時放電，給負載供電，并且給輸出濾波電容充電。

這里要注意，電感選型的時候，電感的峰值電流不能超過電感的飽和電流。

有人會問，不應該是有效值電流嗎？

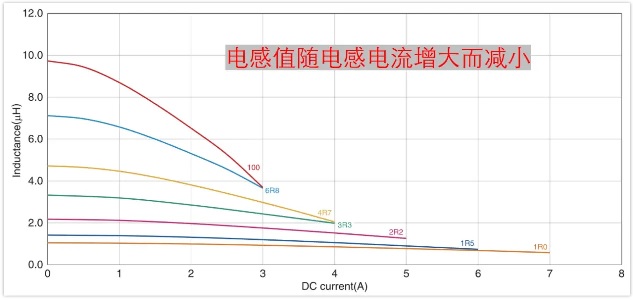

一般我們認為電感的感量是不變的，所以在電流大到一定程度時，電感量會隨著電流的增大而減少。

隨著電感電流的繼續增大，電感量下降速度就會加快。

以上就是Boost電路簡單的工作原理，更深的后面繼續探討！
