芯進電子宣布推出單芯片旋變數字轉換器CC2S1210。CC2S1210是一款10位至16位分辨率旋變數字轉換器，集成片上可編程正弦波振蕩器，為旋變器提供正弦波激勵，跟蹤旋轉變壓器輸入信號，并將正弦和余弦輸入信號轉換為輸入角度和速度所對應的數字量，廣泛用于汽車和工業應用中，用來提供電機軸位置/速度反饋信息。

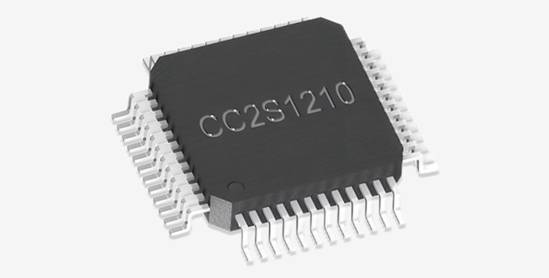

▲48引腳薄型四方扁平封裝[LQFP48-7x7]
應用場景
• 直流和交流伺服電機控制
• 編碼器仿真
• 電動助力轉向
• 電動汽車
• 集成的啟動發電機/交流發電機
• 汽車運動檢測與控制

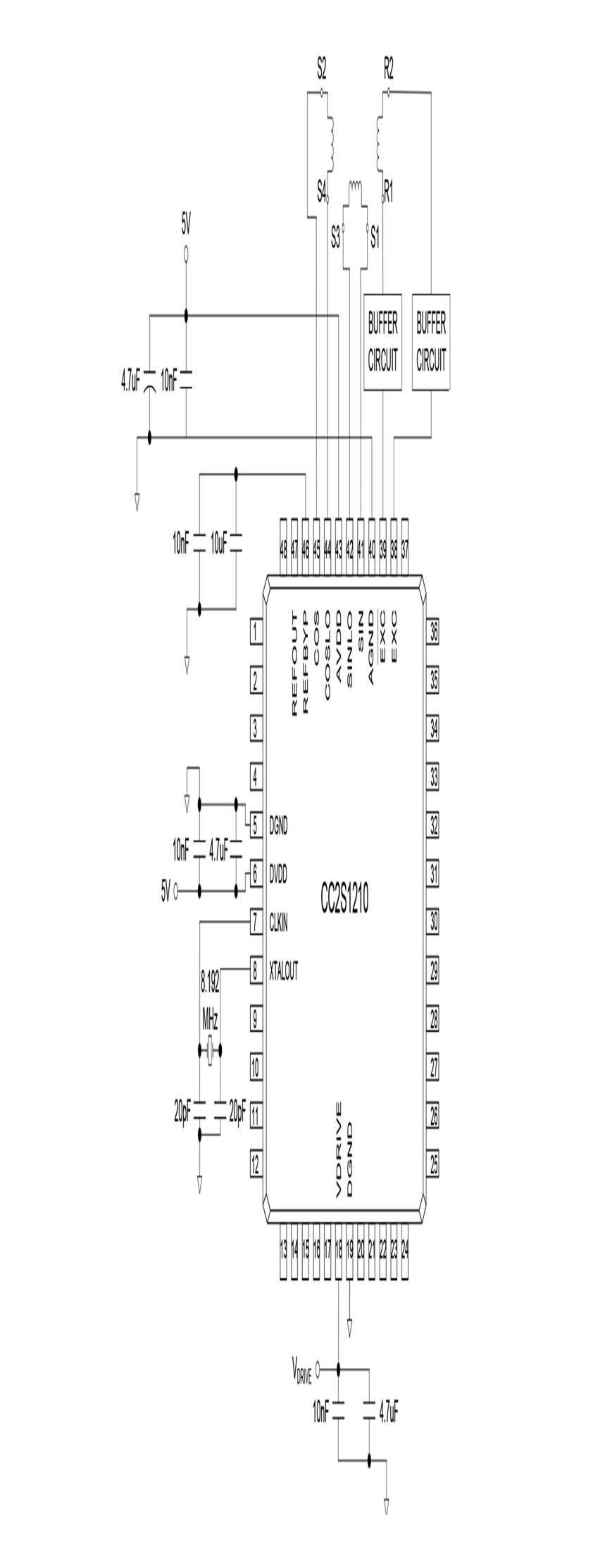

▲ 典型應用圖
產品優勢
主要特色
1、 比率跟蹤轉換—Type II跟蹤環路能夠連續輸出位置數據，最大跟蹤速率達3125rps，且沒有轉換延遲。它還可以抑制噪聲，并提供參考和輸入信號的諧波失真容限。
2、全面的故障檢測功能—3種故障類型，通過引腳電平讀出；8種故障條件，通過故障寄存器讀出。故障條件包括旋變的信號丟失、超范圍輸入信號、輸入信號失配或位置跟蹤丟失。各故障檢測閾值可以由用戶單獨編程，以便針對特定應用進行優化。
3、 輸入信號范圍更寬，抗干擾性更強—正弦和余弦均為差分輸入，抗干擾性強，輸入端支持3.15 V p-p ± 27%的差分輸入電壓。
4、可編程激勵頻率，適配各種旋變—內置可編程正弦波振蕩器，可以輕松地將激勵頻率設置為2 kHz至20 kHz范圍內的多個標準頻率。
5、3種接口輸出位置數據，可任意選擇—通過16位并行端口或4線串行接口可以訪問10位至16位絕對角位置數據，增量式編碼器仿真采用標準A-quad-B格式，并提供方向輸出。
6、提供速度數據輸出—通過16位并行端口或4線串行接口可以訪問10位至16位帶符號的數字量速度。
7、精度高—分辨率為10位至16位可配置，角度精度高達±10弧分，速度精度。
8、獨立的邏輯接口電壓—芯片工作電壓支持5V±5%，邏輯接口電壓支持2.3~5V。
9、工作溫度范圍寬—支持-40℃~125℃，在高低溫下均能保持優良的跟蹤精度和動態性能。
實測波形及數據統計

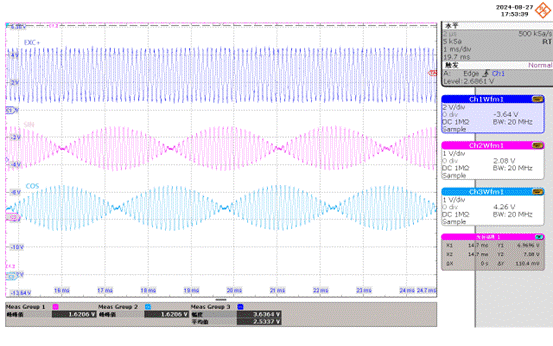

1、振蕩器（激勵）輸出，和接收線圈輸入波形
▲實測激勵和接收輸入

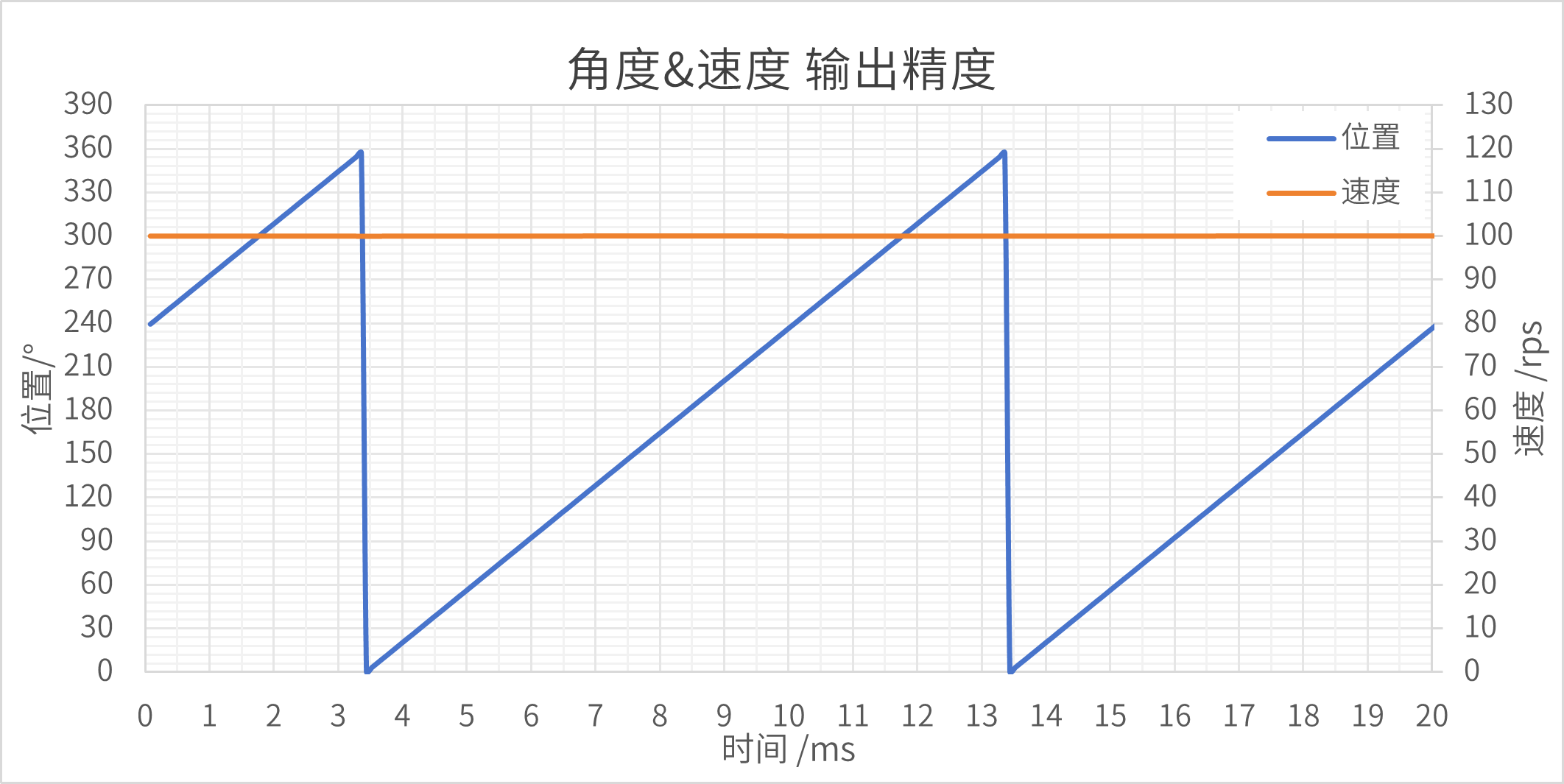

2、 CC2S1210提供高精度的角度位置和速度輸出
▲角度和速度輸出

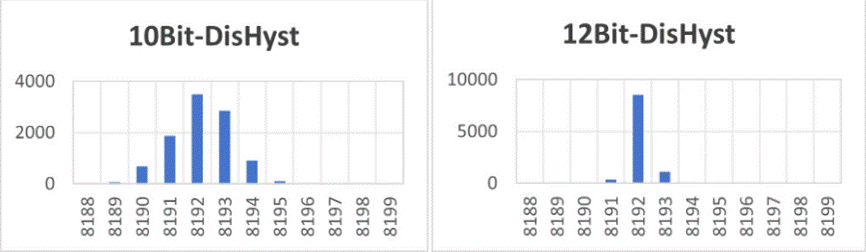

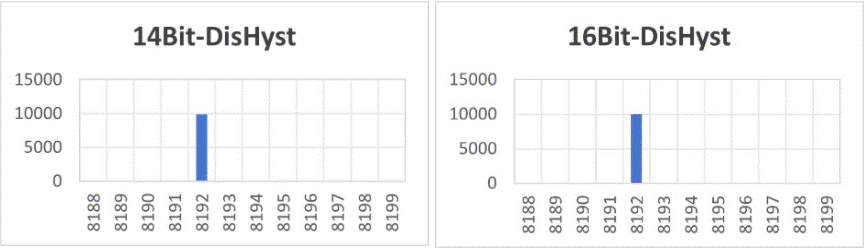

3、 角度精度碼分布集中，噪聲表現良好（10000次測量，數據分布，數據長度均為16bit，圖上標的bit數均對應性能，相當于enob）
▲45°輸出分布統計
▲45°輸出分布統計

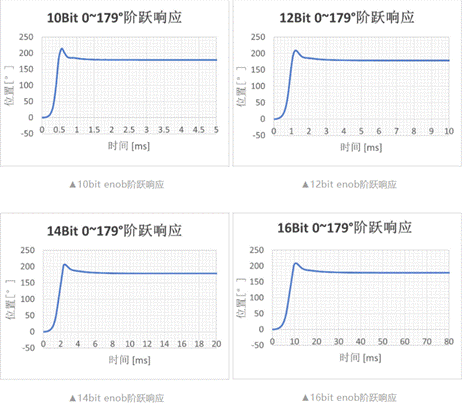

4、 階躍響應時間短，具有優良的動態性能
|
