前言

在現代電源管理技術中，升降壓控制器扮演著至關重要的角色，尤其是在需要高效能與靈活性的應用場景中。充電頭網從上游供應鏈獲取到最新推出的多款支持PD3.1 240W大功率的同步升降壓芯片，通過超高的效率，高度集成的設計和靈活的工作模式，這些芯片均能解決電源轉換過程中的效率和成本問題，展示出色的電源管理能力。

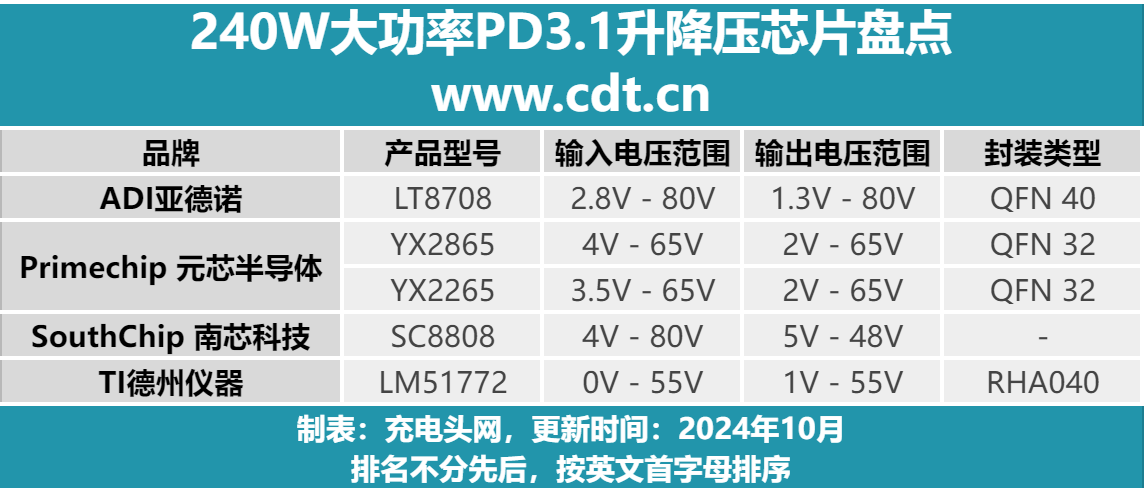

240W大功率PD3.1升降壓芯片

排名不分先后，按企業英文首字母排序。

ADI亞德諾

亞德諾LT8708

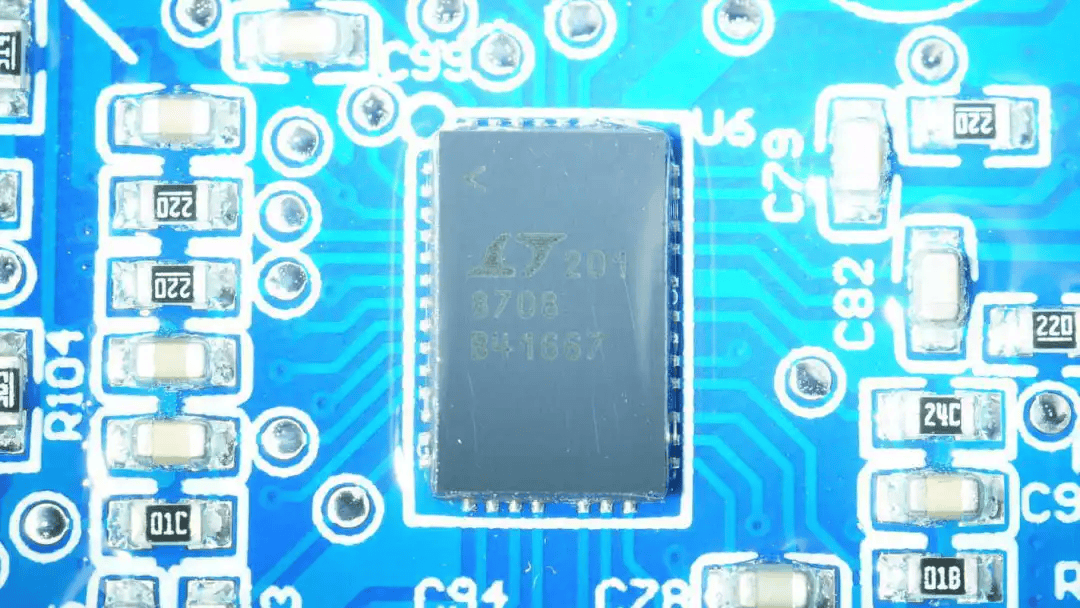

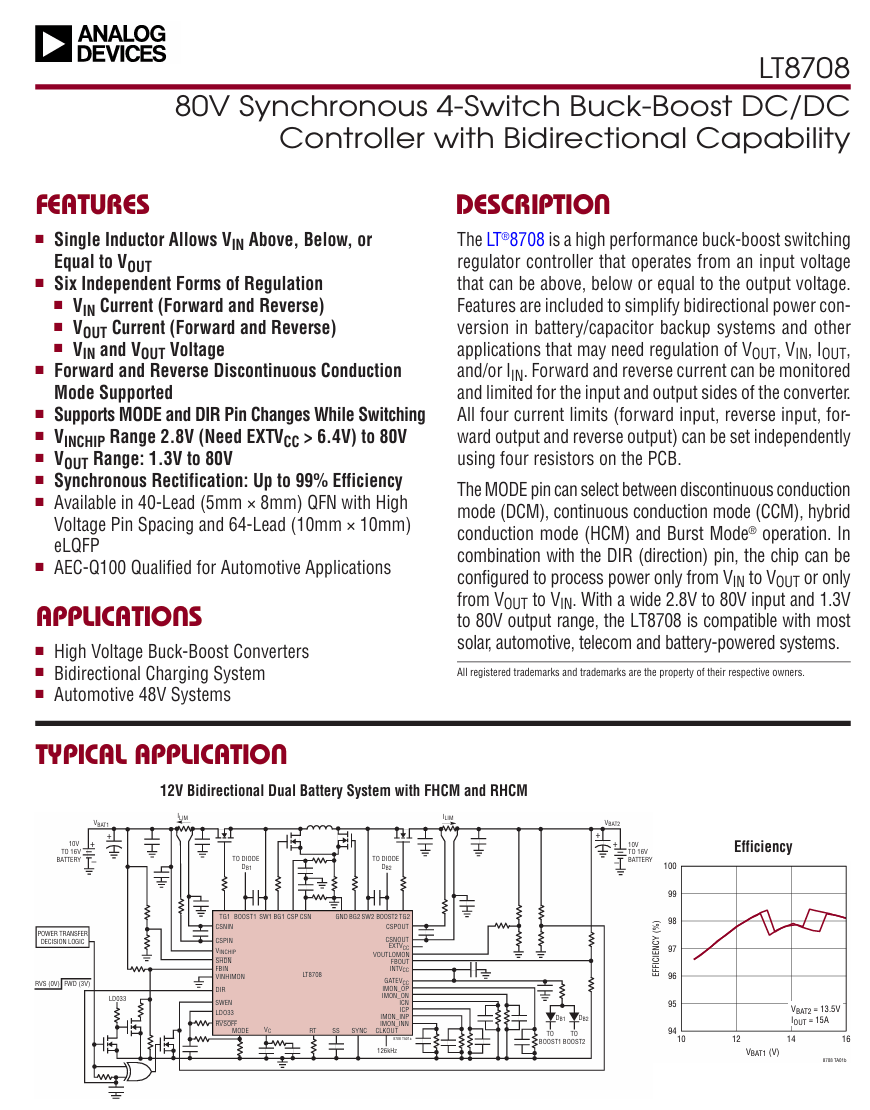

LT8708是一款具備雙向能力的80V同步4開關B升降壓 DC/DC控制器，支持輸入電壓可以高于、低于或等于輸出電壓的轉換。該芯片的設計用于高效管理正反向的功率傳輸，使其非常適合電池或電容器備份系統以及需要同時控制VOUT、VIN、IOUT和IIN的應用場景。該控制器支持六種獨立的調節形式，包括正向和反向電壓、電流調節等。

LT8708的工作電壓范圍為2.8V至80V，輸出范圍為1.3V至80V，支持高效的同步整流，最高效率可達99%。芯片能夠在斷續導通模式、連續導通模式、混合導通模式和Burst Mode等多種工作模式之間進行切換，通過MODE和DIR引腳，該芯片可以在不同工作模式下進行高效的雙向電源轉換。特別是在汽車48V系統和太陽能等需要高電壓升降壓轉換器的應用場景中，LT8708表現優異。

LT8708采用QFN 40封裝，通過了AEC-Q100認證，適用于高壓升降壓轉換器、雙向充電系統以及48V汽車系統等多種高要求應用。

Primechip 元芯半導體

元芯YX2865

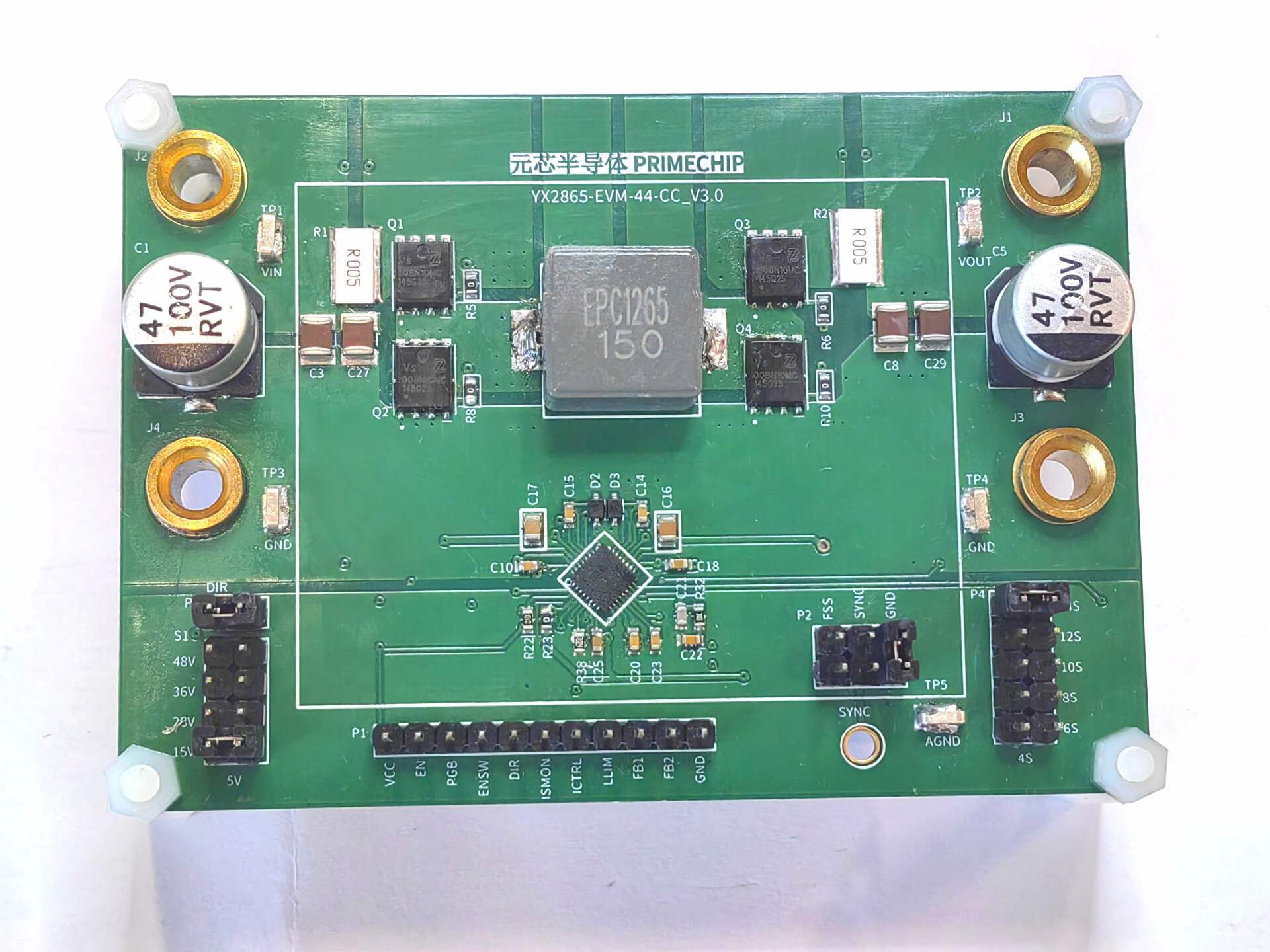

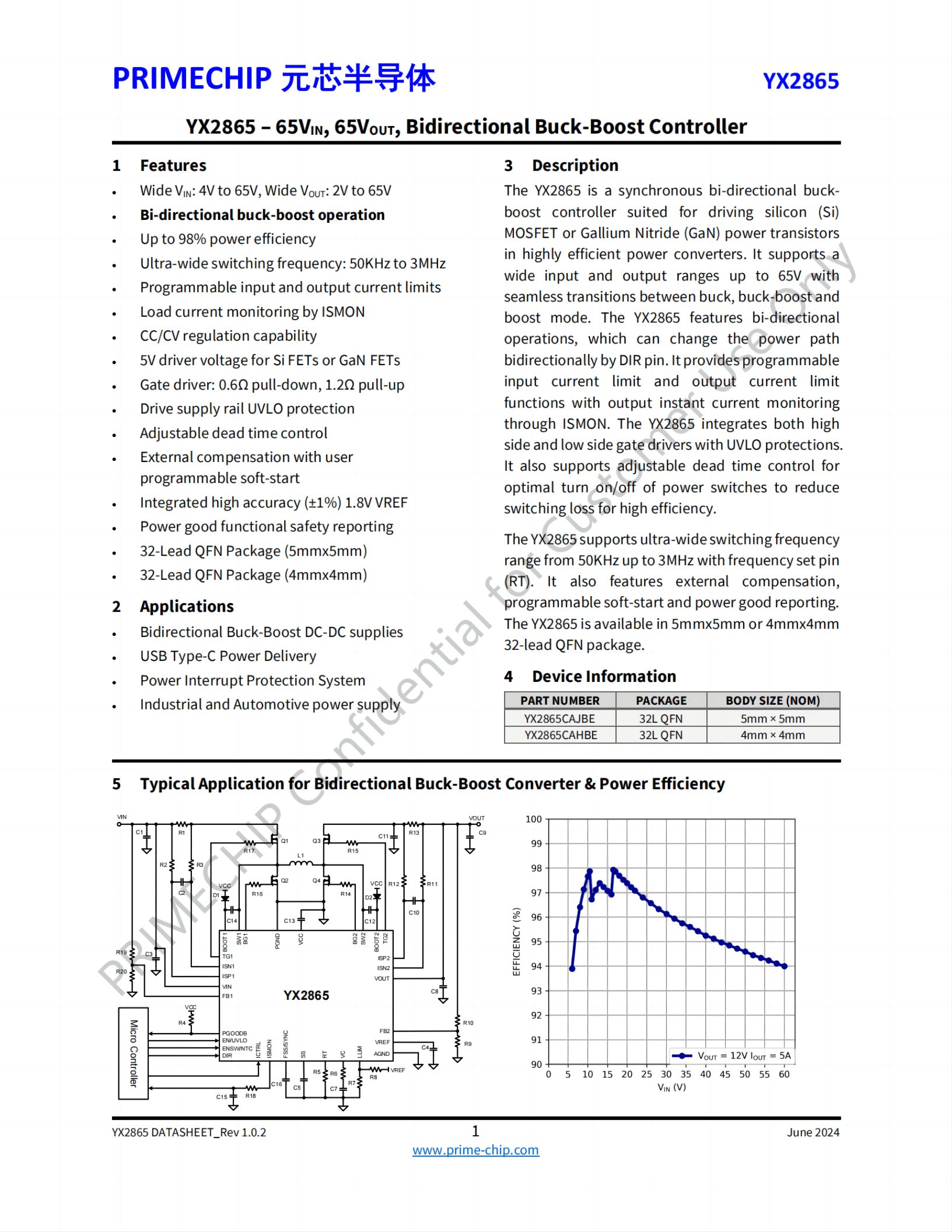

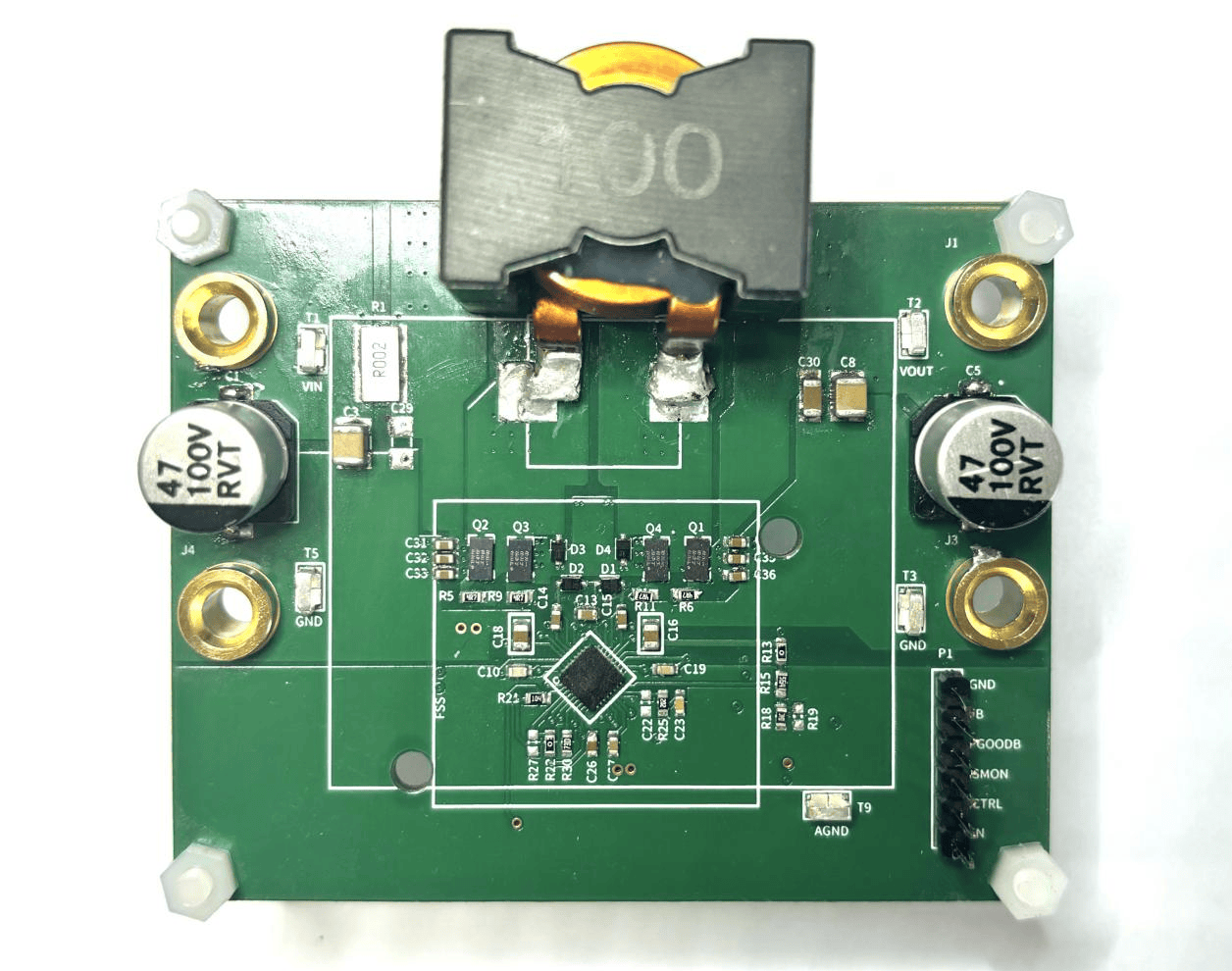

元芯YX2865是一款高度集成的同步雙向升降壓控制器芯片，設計用于驅動硅MOSFET或氮化鎵功率晶體管，以實現高效的電源轉換。該芯片支持4V至65V的寬輸入電壓范圍和2V至65V的寬輸出電壓范圍，并能在降壓、降壓-升壓和升壓模式之間無縫切換。YX2865通過DIR引腳實現電力路徑的雙向轉換，特別適用于需要靈活電源管理的應用場景。

YX2865的電源轉換效率最高可達98%，支持從50KHz到3MHz的超寬開關頻率范圍，可通過頻率設定引腳（RT）進行設置。這款芯片提供可編程的輸入和輸出電流限制功能，利用ISMON進行負載電流監測。為了優化電源開關的性能，YX2865還具備可調死區時間控制功能，有效減少開關損耗，進一步提高系統效率。

在安全性和保護方面，YX2865集成了高邊和低邊柵極驅動器，并具有UVLO保護功能，防止驅動電壓過低導致的故障。同時YX2865還支持外部補償、可編程軟啟動等功能，有效提升系統的可靠性和用戶體驗。

YX2865提供兩種封裝規格，分別為5x5mm和4x4mm的32引腳QFN封裝，方便工程師選擇合適的方案進行設計，可廣泛應用于雙向降壓-升壓DC-DC電源、USB Type-C電源傳輸、電源中斷保護系統以及工業和汽車電源等領域。

元芯YX2265

YX2265是一款由元芯半導體推出的高壓Buck-Boost控制器，專為滿足現代儲能電池充電方案的需求而設計。該控制器支持高達800W的功率，并提供單向恒流恒壓（CC/CV）控制，解決了許多當前充電方案中常見的痛點。

YX2265的設計充分考慮了電能轉換效率的問題。其高效的電源管理能夠顯著降低能量損耗，減少所需散熱器的體積，從而提升整體系統的緊湊性。此外，YX2265支持的高開關頻率達到了3MHz，避免了傳統升降壓控制器在頻率低于600KHz時所帶來的電感和方案尺寸的增加，同時也能有效地驅動氮化鎵（GaN）功率管。

針對市場上普遍存在的進口傳統升降壓控制器成本高、供貨周期長的問題，YX2265提供了更具競爭力的解決方案。其內置的功能和集成度極高的設計，降低了對分離器件和數字控制器MCU的需求，從而簡化了外圍電路的復雜性和成本。

YX2265的應用范圍廣泛，支持3.5V至65V的寬輸入電壓和2V至65V的寬輸出電壓，且具備50KHz至3MHz的寬工作頻率。這一系列特性不僅增強了其適用性，還通過可編程電感及輸入和輸出電流限流功能，提升了用戶的設計靈活性。同時，YX2265集成了高精度的1.8V基準電壓、軟啟動功能、欠壓保護（UVLO）及PGOOD功能指示信號，進一步增強了其可靠性和使用便利性。

YX2265采用QFN32封裝，可為高效能儲能系統的開發提供了強有力的支持。

SouthChip 南芯科技

南芯SC8808

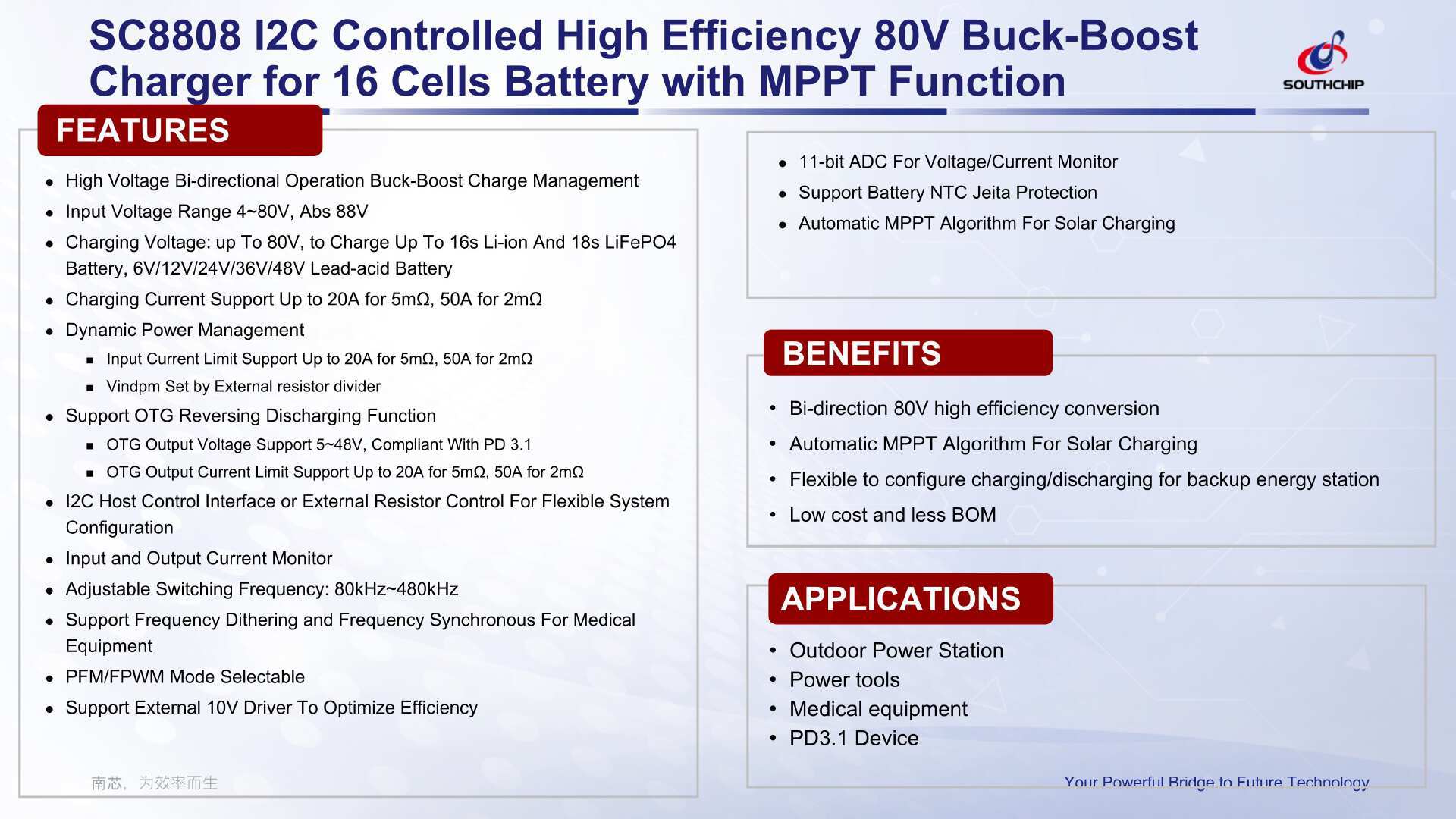

SC8808是南芯最新推出的一款高壓升降壓控制器，支持4到80V輸入電壓，充電電壓最高支持16串鋰電池、18串磷酸鐵鋰電池及各種鉛酸電池。

SC8808充電電流最大支持50A，反向放電支持5到48V輸出，兼容市面上的PD3.1輸出范圍。輸出最大電流支持到53A，電壓電流配置可以通過I2C或外部電阻設定，非常適合工程師使用。同時輸入輸出電流具備電流檢測功能，開關頻率可設定在80KHz到480KHz范圍，方便優化外圍被動元件及效率，并支持頻率抖頻處理EMI。

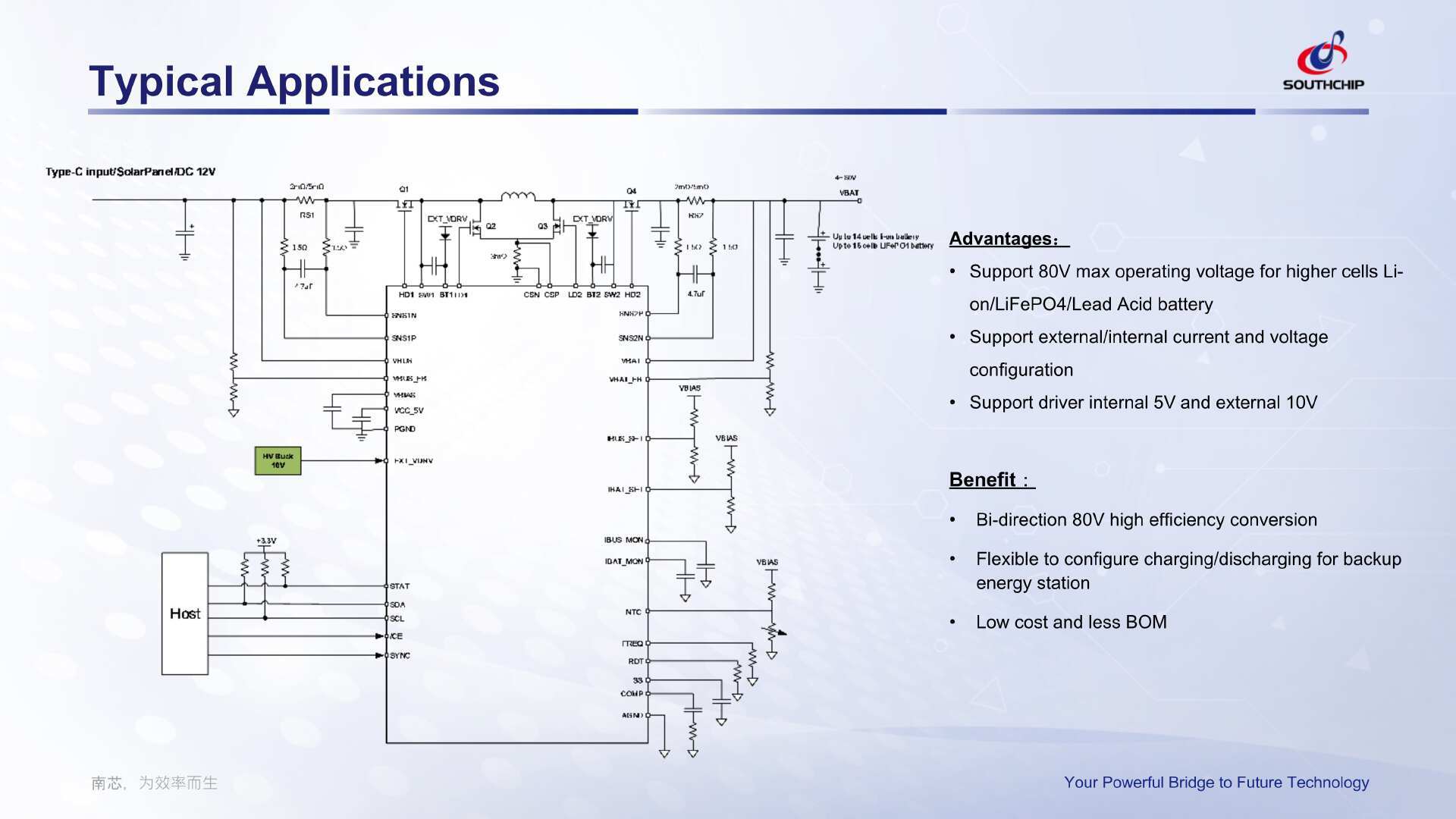

以上是SC8808典型應用電路圖，左側支持USBC輸入和DC輸入，右側連接電池，可支持高達16串磷酸鐵鋰電池。該芯片的主要優點包括寬輸入輸出電壓范圍，支持最大80V的輸入輸出，電壓和電流設定可通過外部或內部I2C配置。驅動電壓既可使用內部的5V，也可使用外部的10V，以降低芯片功耗和溫升，并提高系統效率。

TI德州儀器

TI LM51772

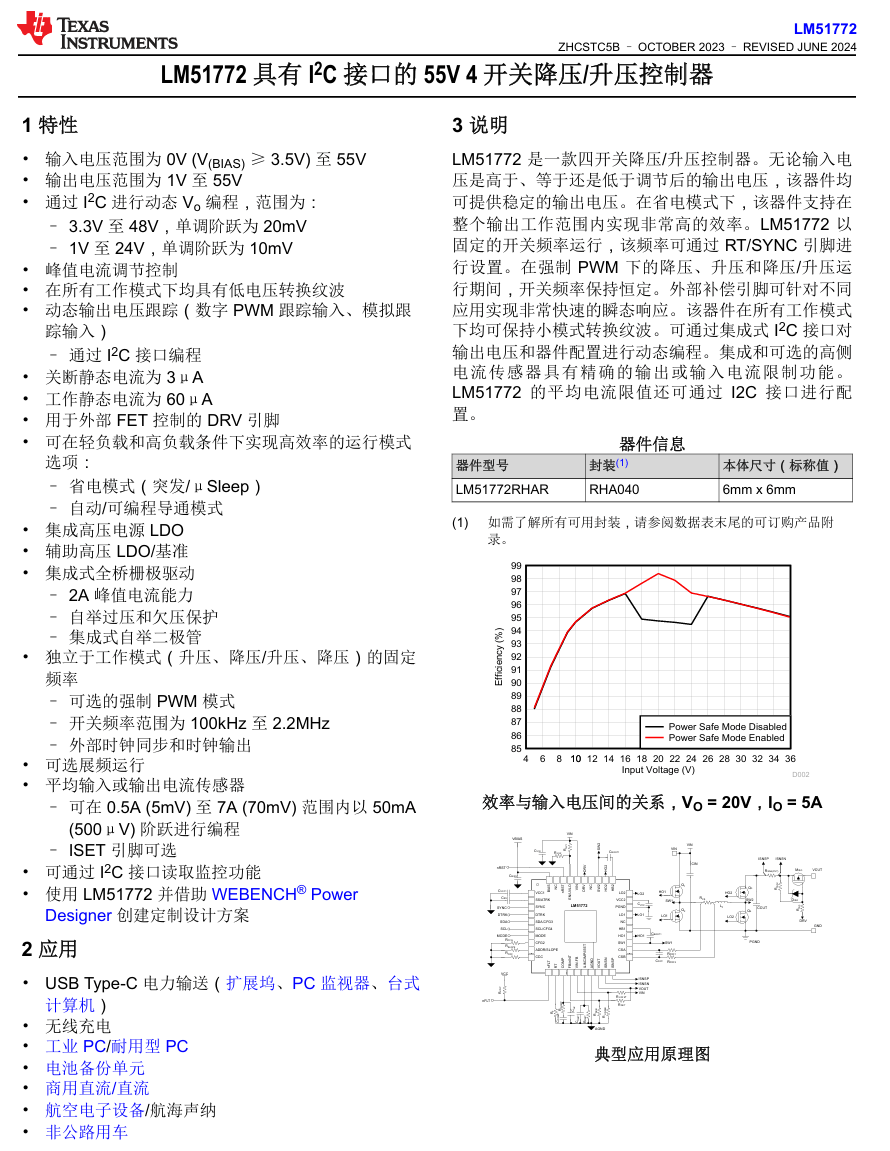

LM51772 是一款具備 I²C 接口的 55V 4 開關降壓/升壓控制器，支持寬輸入電壓范圍，從 0V（V_BIAS ≥ 3.5V）到 55V，同時輸出電壓可以在 1V 到 55V 之間調節。它通過 I²C 接口來動態調節輸出電壓，且調節范圍從 3.3V 至 48V，單調調整步為 20mV；或者從 1V 至 24V，單調調整步為 10mV。該芯片具備高效的電壓調節能力，尤其適用于需要低壓差轉換和高精度輸出的應用場景。

LM51772 的主要特點包括集成高電壓 LDO、支持自適應過流和欠壓保護，以及 2A 的柵極驅動電流能力，確保其適用于大功率電源管理場合。該芯片具有 I²C 可編程功能，允許精確控制動態輸出電壓和優化效率。同時，它還具備多種模式選擇，包括 PWM 模式和輕載高效的睡眠模式，以適應不同應用需求，最大限度地提高能效并降低功耗。

此外，LM51772 支持輸出電流感應，電流范圍為 0.5A 至 7A，提供精確的負載調節，確保輸出穩定。它的動態響應能力強，支持高達 2.2MHz 的開關頻率，適合需要快速響應的應用。應用場景方面，該芯片采用RHA040封裝，適用于 USB Type-C 電力傳輸、PC 監視器、臺式計算機、無線充電等領域。

充電頭網總結

大功率電源管理需求的日益增長，支持PD3.1 240W的同步升降壓控制器芯片在解決效率、功耗和成本問題上均展現出顯著的優勢。本次匯總的每款芯片都在不同的應用場景中發揮著關鍵作用，提供了高效能的電源轉換方案。這些芯片不僅通過高度集成的設計提升了電源管理的靈活性，還有效降低了外部元件的需求，簡化了整體系統設計。

隨著市場對大功率快充、電池管理和儲能方案的要求不斷提升，這些升降壓控制器芯片將成為推動未來電源技術發展的重要?jiǎng)恿ΑＴ诙喾N應用領域中，如汽車電子、戶外電源和工業控制等，它們都展示了卓越的表現，充分滿足了高效、高集成度、高可靠性的需求。
