前言

近日，充電頭網對倍思推出的一款自帶雙線的20000mAh快充移動電源進行拆解。拆解發現，該移動電源內置水芯電子M12219 SOC芯片。

以下內容轉載自充電頭網：

最近，充電頭網拿到了倍思推出的一款自帶雙線的20000mAh快充移動電源，內置1A1C接口，同時自帶1C1L雙快充線，C口以及C口快充線均支持 PD20W快充輸入，產品支持FCP、SCP、AFC、QC3、PD3.0、PPS等多種快充協議，支持四口同時輸出，最高輸出功率可達22.5W。

移動電源內置水芯電子M12219 SOC芯片，它集成了同步開關升壓變換器、電池充放電管理模塊以及各種保護功能，可以“一芯多用”。

倍思自帶雙線移動電源拆解：

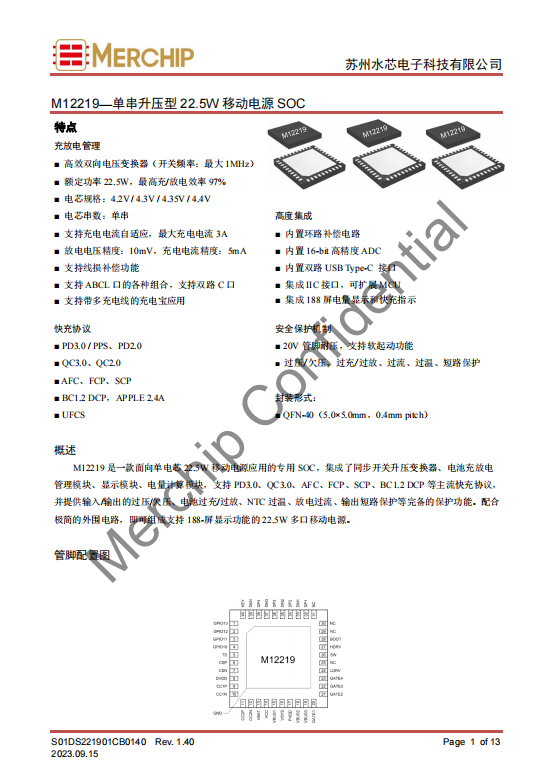

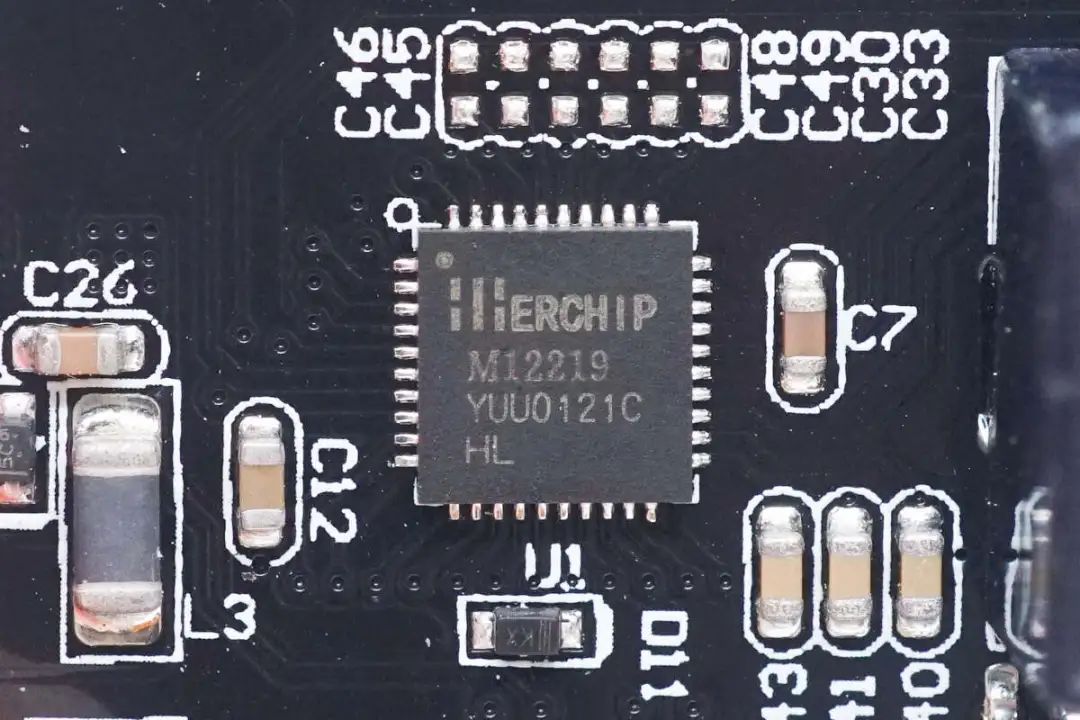

移動電源SOC特寫，型號M12219，來自MERCHIP水芯電子。采用QFN-40封裝。M12219是一款面向單電芯22.5W移動電源應用的專用SOC，集成了同步開關升壓變換器、電池充放電管理模塊、顯示模塊、電量計算模塊，支持PD3.0、QC3.0、AFC、FCP、SCP、BC1.2、DCP 等主流快充協議，并提供輸入/輸出的過壓/欠壓、電池過壓、過充/過放、NTC 過溫、放電過流、輸出短路保護等完備的保護功能。配合極簡的外圍電路，即可組成支持188-屏顯示功能的 22.5W 多口移動電源。

水芯電子M12219支持CBL自帶三線功能，每個USB口和每條線都支持快充，C線支持雙向快充，解決了目前多線充電寶的C口無法雙向快充等功能缺陷，并且支持耳機小電流充電模式。此外還可以根據客戶需求快速定制。

關于水芯電子M12219

水芯電子M12219是一款“全能”芯片，其

既是雙C雙向多線充電寶的不二之選，也適用于22.5W有線快充搭配15W無線充電二合一充電寶方案。

M12219具備的超高轉化效率和超低溫度，在最惡劣的3.1V轉12V 1.67A測試條件下，效率仍然高達91.4%。

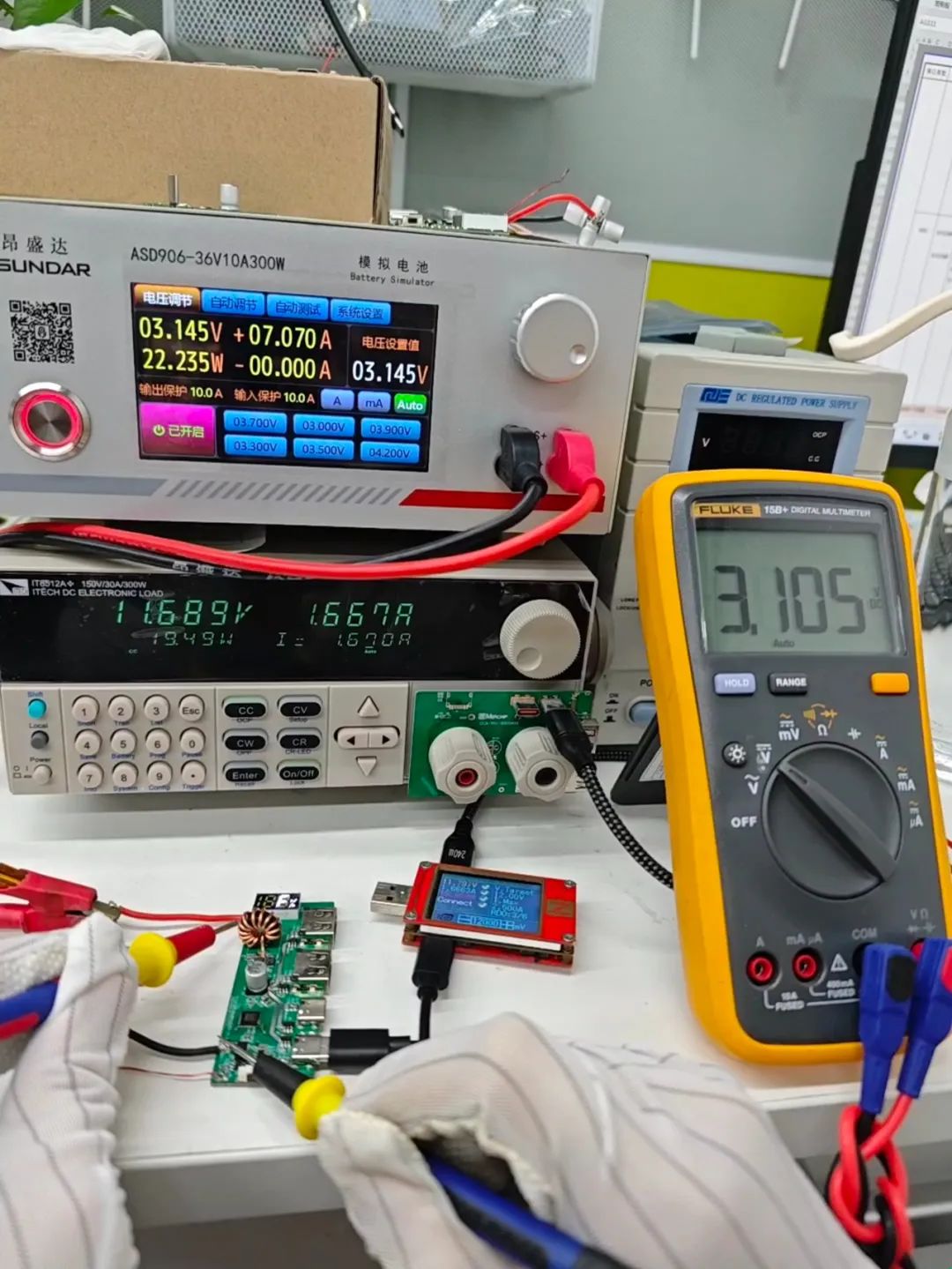

電池端電壓電流

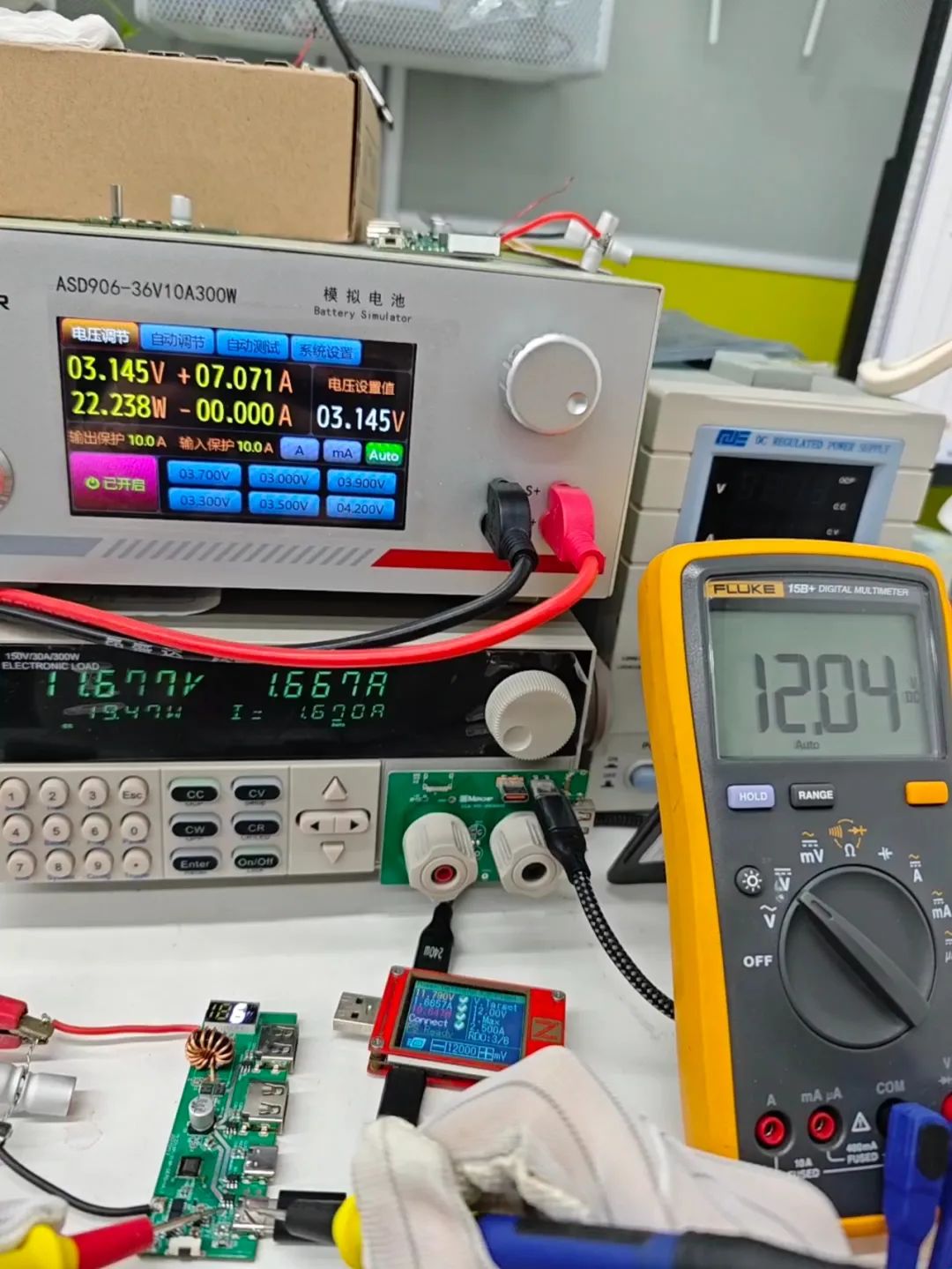

輸出端電壓電流

M12219溫度表現也相當優秀，全程帶載不降功率，功率不虛標；輕松通過3C認證。

溫度測試

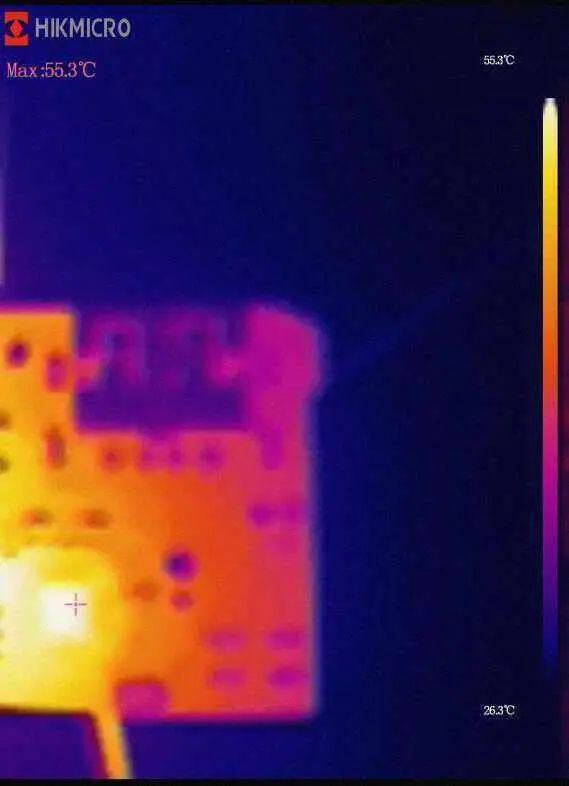

M12219 10V/2.25A 溫度示意圖

更多應用案例

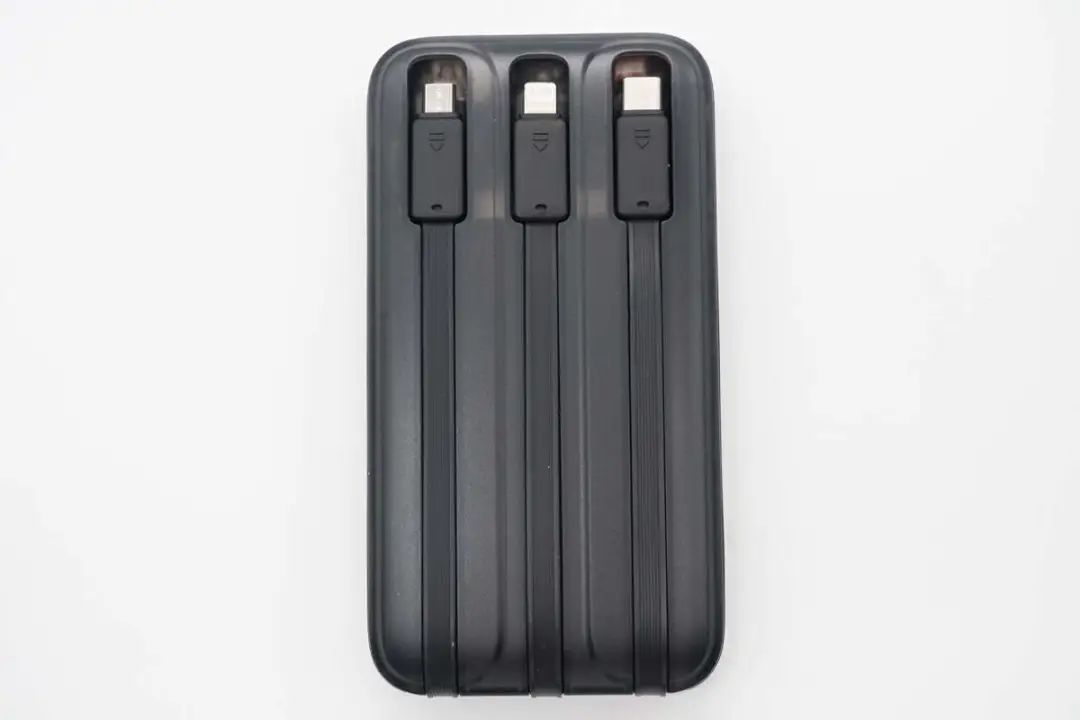

據充電頭網拆解發現，倍思

自帶三線22.5W移動電源也采用了水芯電子M12219，

支持ABCL多口組合，支持CBL自帶三線功能，每個USB口和每條線都支持快充，C線支持雙向快充，解決了目前多線充電寶的C口無法雙向快充等功能缺陷，并且支持耳機小電流充電模式。此外，芯片還集成升壓轉換器、電池充放電管理、電量顯示、多協議支持、雙向快充等多項功能，效率高發熱低，可以有效減少周邊原件數量，降低生產成本，真正實現一“芯”多能。

總的來說，M12219芯片的推出，不僅創新助力自帶多線充電寶實現雙向快充功能，也可滿足市場對高效、便捷無線充電解決方案的需求，為廣大充電寶制造商提供了一個創新的產品升級路徑。隨著多口充、無線充電技術的不斷進步和市場的持續擴大，以及多設備用戶充電需求的增加，相信水芯電子M12219芯片將扮演越來越重要的角色。由水芯電子M12219實現的Qi1無線充應用案例也將逐步面市，敬請期待！

您可能對以下產品感興趣

產品型號	功能介紹	兼容型號	封裝形式	工作電壓	備注
M12266H	M12266H是一款面向多串電芯大功率移動電源應用的專用 SOC，集成了同步升降壓電壓變換器、電池充放電管理模塊、顯示模塊、電量計算模塊，提供最大 100W 輸入/輸出功率，支持 PD3.0、QC3.0、AFC、FCP、SCP、BC1.2 DCP、UFCS 等主流快充協議，并提供輸入/輸出的過壓/欠壓、電池過壓、過充/過放、NTC 過溫、放電過流、輸出短路保護等完備的保護功能。配合極簡的外圍電路，即可組成100W 多口移動電源。		QFN-40	3.3V-30V	3-6節鋰電池的移動電源100W雙向快充IC,支持 PD3.0、QC3.0、AFC、FCP、
M12229H	M12229H是一款面向2串電芯 35W移動電源應用的專用 SOC，集成了同步升降壓電壓變換器、電池充放電管理模塊、顯示模塊、電量計算模塊，提供35W 輸入/輸出功率，支持PD3.0、QC3.0、AFC、FCP、SCP、 BC1.2 DCP 等主流快充協議，并提供輸入/輸出的過壓/欠壓、電池過壓、過充/過放、NTC 過溫、放電過流、輸出短路保護等完備的保護功能。配合極簡的外圍電路，即可組成35W多口移動電源。		QFN-40	5V-10V	2節鋰電池的移動電源35W雙向快充IC，支持PD3.0、QC3.0等主流快充協議
M12028	M12028是一款面向小家電、電動工具、戶外藍牙音箱等充電的快充管理SOC，集成了同步開關電壓變換器、快充協議控制器、電池充放電管理、電池電量計算等功能模塊，支持PD3.0、PD2.0、QC3.0、QC2.0、BC1.2 DCP、UFCS快充充電協議，額定充電功率100W，并提供輸入過壓/欠壓、電池過充、過溫、過流等完備的保護功能。搭載極簡的外圍電路，即可組成2-4節電池的快充充電解決方案。		QFN-40	4.5V-20V	2-4節電池快充充電管理SOC ，內置PD3.0、PD2.0、QC3.0、QC2.0、BC1.2 DCP、UFCS等協議
M12266	M12266是一款面向多串電芯大功率移動電源應用的專用SOC，集成了同步升降壓電壓變換器、電池充放電管理模塊、顯示模塊、電量計算模塊，提供最大100W輸入/輸出功率，支持 PD3.0、QC3.0、AFC、FCP、 SCP、BC1.2 DCP等主流快充協議，并提供輸入/輸出的過壓/欠壓、電池過壓/欠壓、過充/過放、NTC 過溫、放電過流、輸出短路保護等完備的保護功能。配合極簡的外圍電路，即可組成100W多口移動電源。	M12269	QFN-48	3.3V-30V	多串單路PD3.0移動電源SOC
M12219	M12219是一款面向單電芯 22.5W 移動電源應用的專用 SOC，集成了同步開關升壓變換器、電池充放電管理模塊、顯示模塊、電量計算模塊，支持PD3.0、QC3.0、AFC、FCP、SCP、BC1.2 DCP等主流快充協議，并提供輸入/輸出的過壓/欠壓、電池過壓、過充/過放、NTC 過溫、放電過流、輸出短路保護等完備的保護功能。配合極簡的外圍電路，即可組成支持188-屏顯示功能的22.5W多口移動電源。		QFN-40	3.3V-12V	單串升壓型22.5W移動電源SOC
M12218	M12218是一款面向單電芯 22.5W 移動電源應用的專用SOC，集成了同步開關升壓變換器、電池充放電管理模塊、顯示模塊、電量計算模塊，支持PD3.0、QC3.0、AFC、FCP、SCP、BC1.2 DCP等主流快充協議，并提供輸入/輸出的過壓/欠壓、電池過壓、過充/過放、NTC過溫、放電過流、輸出短路保護等完備的保護功能。配合極簡的外圍電路，即可組成支持LED顯示功能的22.5W多口移動電源。		QFN-40	3.3V-12V	單串22.5W移動電源快充SOC
M12259	M12259 是一款面向雙路獨立的單電芯30W多口移動電源 SOC，集成了同步開關升壓變換器、電池充放電管理、電池電量計算、電量顯示等功能模塊，支持PD3.1、QC3.0、AFC、FCP、SCP、BC1.2 DCP 等主流快充協議。工作時雙路獨立升壓，任意單獨一路均支持30W輸出功率；兩路同時輸出時，輸出總功率30W，并支持動態功率分配。配合極簡的外圍電路，即可組成雙路獨立的單串30W多口移動電源方案。		QFN-48	4.5V-12V	雙路單串升壓型30W移動電源SOC
M12229	M12229 是一款面向2串電芯30W移動電源應用的專用SOC，集成了同步開關升降壓變換器、電池充放電管理模塊（內置均衡控制）、顯示模塊、電量計算模塊，提供30W輸入/輸出功率，支持PD3.1、QC3.0、AFC、FCP、SCP、BC1.2 DCP等主流快充協議，并提供過壓/欠壓、過充/過放、過溫、過壓、過流、短路保護等完備的保護功能。配合簡單的外圍電路，即可組成雙串30W多口移動電源。		QFN-48	3.3V-12V	單路2串升降壓30W移動電源SOC
M12269	M12269是一款面向3-8串電芯大功率移動電源應用的專用SOC，集成了同步升降壓電壓變換器、電池充放電管理模塊、顯示模塊、電量計算模塊，提供最大 140W 輸入/輸出功率，支持 PD3.1、QC3.0、AFC、FCP、 SCP、BC1.2 DCP 等主流快充協議，并提供過壓/欠壓、過充/過放、過溫等完備的保護功能。配合簡單的外圍電路，即可組成大功率多口移動電源管理方案。		QFN-48	3.3V-28V	多串升降壓大功率移動電源 SOC

相關產品

M12219(支持PD3.0等協議22.5W雙向快充單節移動電源IC)

M12219P(集成PD3.0/QC3.0等主流快充協議、單節鋰電池移動電源30W雙向快充芯片）
