SGM42553 45V/3A峰值電流的三相半橋驅動芯片
文章來源:永阜康科技 更新時間:2024/11/8 10:26:00
在線咨詢:
給我發消息
張順平 3003262363
給我發消息
張代明 3003290139
給我發消息
鄢先輝 2850985542
13713728695


圣邦微電子推出 SGM42553,一款 3A 峰值電流的三相半橋驅動芯片。該器件可應用于通信系統和云臺。

SGM42553 是一款高性能的三相半橋驅動芯片,它為每個驅動通道配備了獨立的可控輸入,以實現精確控制。這款器件專為驅動三相無刷直流電機、螺線管以及其他類似負載而設計。每個通道均由 N-MOSFET 構成,并且能夠獨立設置為半橋形式。SGM42553 為每個通道配備了三個專用的接地端子(PGNDx),這有利于進行獨立的外部電流監測。因此,SGM42533 可以被配置為單一的半橋或者用于三相、兩相橋式驅動器的應用。此外,該器件還內置了一個比較器,當電機系統需要電流限制功能時,這個比較器就能派上用場。SGM42553 還提供了一系列的保護功能,包括欠壓鎖定、短路保護、過流保護和過熱關斷,以確保系統的穩定運行。SGM42553 采用符合環保理念的 TQFN-6×6-36AL 和 TSSOP-28(Exposed Pad)綠色封裝。

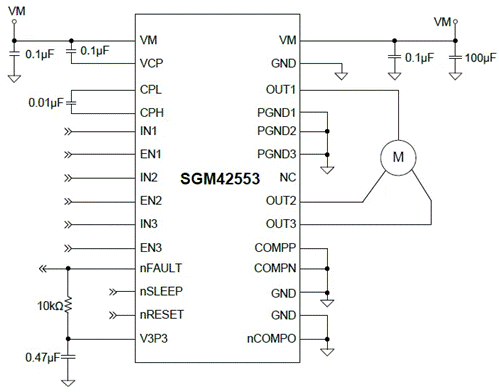

圖 1 無刷直流驅動器應用電路

關于圣邦微電子

圣邦微電子(北京)股份有限公司(股票代碼 300661)專注于高性能、高品質模擬集成電路的研發和銷售。產品覆蓋信號鏈和電源管理兩大領域,擁有 32 大類 5200 余款可供銷售型號,全部自主研發,廣泛應用于工業、汽車電子、通信設備、消費類電子和醫療儀器等領域,以及物聯網、新能源和人工智能等新興市場。
