簡要介紹
ACM6731是一款三相無刷直流電機驅動芯片，內部集成無感三相無刷電機驅動算法、相電流檢測電流電路、柵極驅動電路以及功率MOS管. 支持最大2.4 的相電流.
ACM6731的高集成度以及精簡外圍特別適用于高功率密 度、小尺寸、靜音要求高的三相無刷電機驅動器應用場景.
ACM6731支持180゜正弦驅動，有效避免因高次諧波導致的電磁音干擾.也支持方波驅動，適用于快速啟動大扭矩的應用場景。 ACM6731 可以根據用戶提供的電機參數進行有效啟動、加速以及恒轉速或者電壓運行.用戶參數可以通過燒寫長期固定（其中）. ACM6731 支持多種速度控制.外部PWM占空比調速、外部模擬電壓調速以及外部PWM頻率調速.
ACM6731支持多種保護機制用來保護ACM6731 自身以及外部電機.
功能
輸入電壓范圍: 2.7V - 16V
導通電阻(上管+下管): 300mΩ, 2.4A 峰值相電流能力
180˚ 正弦驅動，極低噪音；或者方波驅動，大扭矩.
無感驅動模式下無需外部電流檢測電阻
內置 5V LDO
FG 速度指示信號 (電周期或者機械周期，分頻比可 設置)
3種靈活的速度控制方式
- 特定的速度控制管腳 SPEED: 接受外部模擬電壓調速 或者PWM占空比調速或者Clock調速
保護功能
- 過流保護
- 堵轉保護
- 過壓/欠壓保護
- 過溫保護
- 電壓防倒灌（防過沖）機制
靜態電流(待機模式下): 100uA
靜態電流 (休眠模式下): 10uA
應用
風扇類電機驅動、水泵類電機驅動、其他較恒定負載類應用
管腳定義以及管腳功能描述

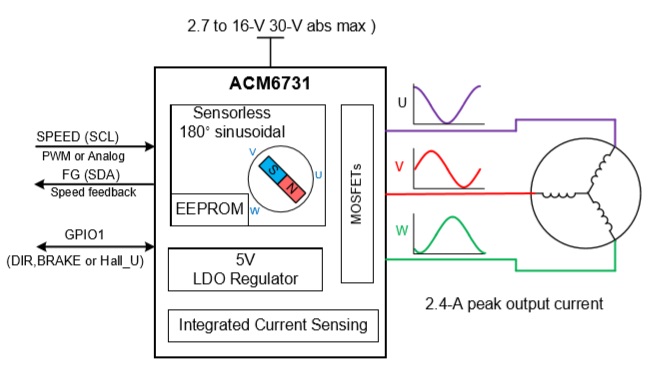

簡易應用框圖
詳細的產品資料及銷售聯絡信息請參看：http://www.wujiu5zhuce.cn/products_7116.htm
