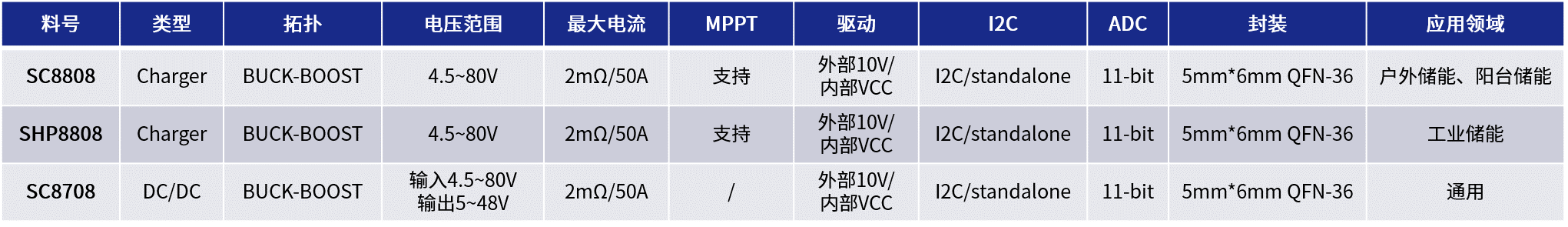

隨著太陽能、風能等可再生能源的蓬勃發展，儲能技術成為有效存儲這些間歇性能源、滿足連續且不斷變化的能源需求的重要手段。目前，儲能已發展出家庭儲能、電網儲能、移動儲能、工商業儲能等不同場景的形態，成為能源基礎設施不可或缺的重要組成部分。要實現儲能系統對能量的高效轉換與利用，離不開高性能的電源管理芯片。在儲能領域，南芯科技專門打造了升降壓充電芯片 SC8808/SHP8808 及升降壓轉換器 SC8708，憑借更高效率、更集成的設計和更便捷的使用，覆蓋多個儲能場景。
光伏儲能系統&光伏優化器：?jiǎn)涡酒桨?/strong>
目前市場上常見的儲能電池充電方案通常采用分立器件和 MCU 數字控制器，存在系統開發周期長，外圍電路復雜等問題。SC8808/SHP8808 集成了多種控制邏輯和算法，如下圖所示，開發者僅需外接必要的 MOS 管和電阻即可實現高效的儲能充放電系統，無需分立方案中 MCU、驅動芯片、電壓/電流運動、比較器等器件�？紤]到光伏與儲能的一體化應用，這兩顆芯片還內置了 MPPT 算法，可高效靈活地實現光伏電池的最大功率點跟蹤。
其中，SC8808 主要應用于戶外儲能和陽臺儲能系統，而 SHP8808 主要應用于工業儲能系統。
光伏儲能系統分立控制方案

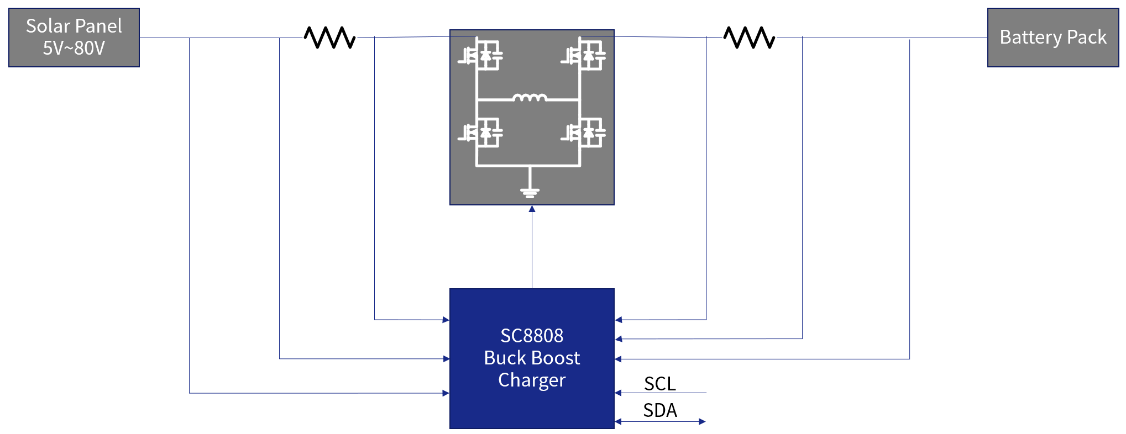

光伏儲能系統 SC8808/SHP8808 單芯片方案
配電終端單元：高效利用電容能量
配電終端單元 (Distribution Terminal Unit, DTU) 通過采集、傳輸、處理配電系統中的各種數據，以實現遠程控制和管理，在電力自動化系統中發揮著核心作用。2020 年，我國配電自動化線路覆蓋率達成 90%，DTU 擁有廣闊的市場空間，如何實現高效的能量轉換成為降本增效的關鍵。
如下圖所示，傳統方案 DTU 備電模組的放電范圍僅 61V-40V，考慮到后級負載供電要求，需要采用 24 串單個電容為 500F 的超級電容模組，無法充分利用電容能量，造成系統浪費。通過在電路中添加 SC8708 或 SHP8808，可以將放電深度轉換至 20V 以下，系統僅需 350F 的 24 串電容即可滿足后級負載要求，大幅降低整體 BOM 成本。使用 SHP8808 還能同時實現充電和放電。

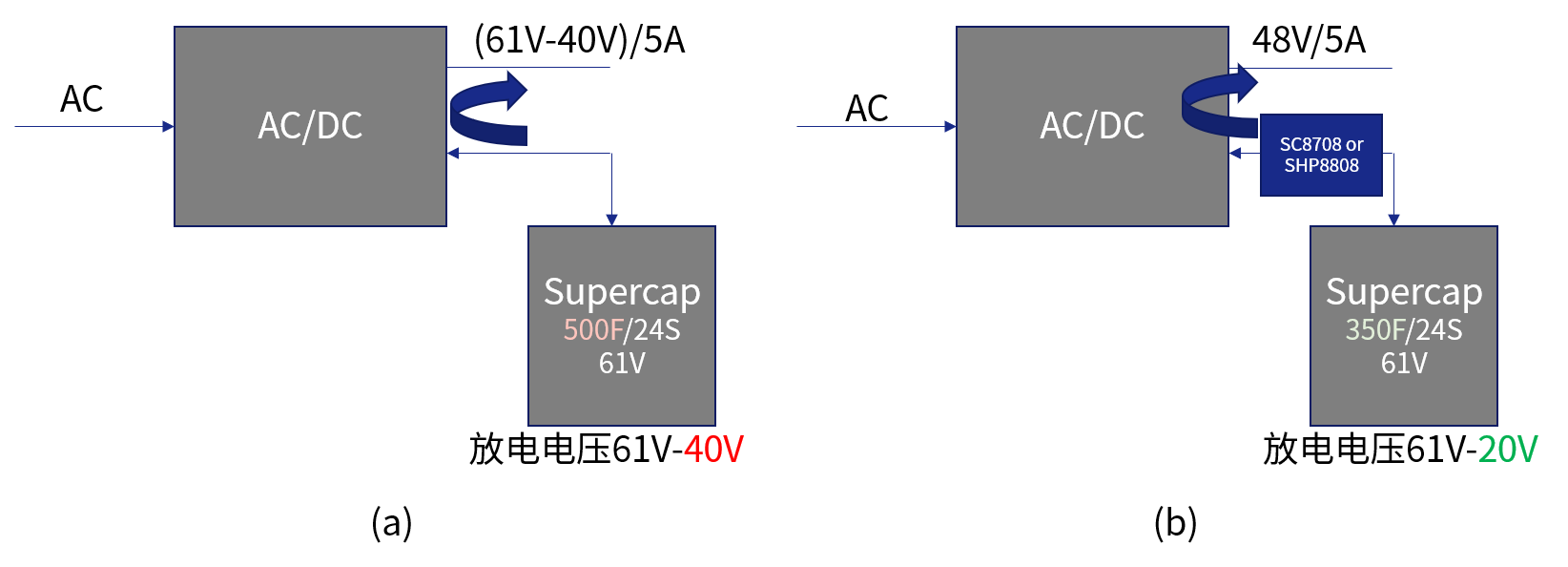

左：電力 DTU 供電傳統方案（61V 放電至 40V）；右：電力 DTU 供電推薦方案（61V 放電至 20V）
通信基站備電：并聯支持大功率應用
通信儲能主要用于 4G、5G 等通信基站的備用電源，在停電或電壓波動期間維護通信網絡，確保不間斷連接及可靠的通信服務。據公開數據，5G 基站（兼容 3G 和 4G）的電源功耗約為 12kW 左右，其備用電池功率也需要達到該量級。
針對通信基站備電這類雙向大功率電池備電應用 (Battery Backup Unit, BBU) 場景，開發者可以將多顆 SHP8808 并聯，以實現匹配的功率輸出，同時將熱量分?jǐn)�，利用系統散熱。如下圖所示，利用芯片的 SYNC 功能，可以使用三個時鐘信號，分別同步三顆 SHP8808，以實現交錯并聯工作，有利于減小輸出紋波和電容紋波電流。類似的并聯方案還適用于電網削峰填谷、大型園林電動工具備電等應用。

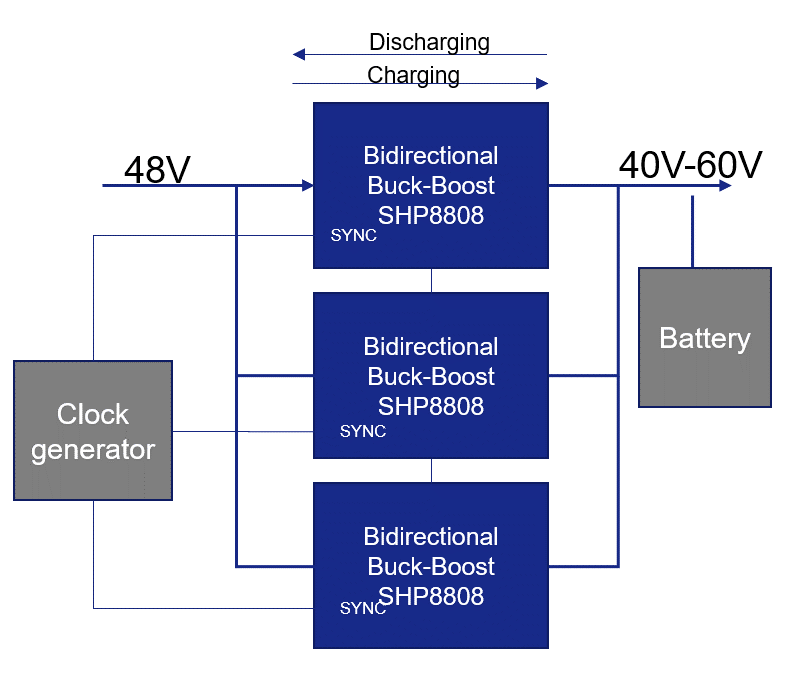

針對雙向大功率電池備電應用的 SHP8808 并聯方案
總結
如果您也有儲能系統的開發需求，南芯科技儲能產品能為您的系統設計提供更多靈感與便利。
|
