 概述

HT6871是一款低EMI的，防削頂失真的，單聲道免濾波D類音頻功率放大器，在5V電源，10% THD+N，3Ω負載條件下，輸出3W功率，在各類音頻終端應用中維持高效率并提供AB類放大器的性能。

HT6871的最大特點是防削頂失真（ACF）輸出控制功能，可檢測并抑制由于輸入音樂、語音信號幅度過大所引起的輸出信號削頂失真（破音），也能自適應地防止在電池應用中由電源電壓下降所造成的輸出削頂，顯著提高音質，創造非常舒適的聽音享受，并保護揚聲器免受過載損壞。針對不同應用需求，防削頂具有ACF-1和ACF-2兩種模式，分別對應3%和10%最大THD+N，同時芯片具有ACF-Off 模式。

HT6871具有獨有的電磁輻射（EMI）抑制技術和優異的全帶寬低輻射性能，輻射水平在不加任何輔助設計時仍遠在FCC Part15 Class B 標準之下，不僅避免了干擾其他敏感電路還降低了系統設計難度。

HT6871內部集成免濾波器數字調制技術，能夠直接驅動揚聲器，并最大程度減小脈沖輸出信號的失真和噪音。輸出無需濾波網絡，極少的外部元器件節省了系統空間和成本，是便攜式應用的理想選擇。

此外，HT6871內置的關斷功能使待機電流最小化，還集成了輸出端過流保護、片內過溫保護和電源欠壓異常保護等功能。

特點

・防削頂失真功能(Anti-Clipping Function, ACF)

・優異的全帶寬EMI抑制性能

・免濾波器數字調制，直接驅動揚聲器

・輸出功率

3.0 W×1ch (V_DD=5.0V, R_L=3Ω, THD+N=10%)

2.6 W×1ch (V_DD=5.0V, R_L=4Ω, THD+N=10%)

・高效率

89% (V_DD=5.0V, R_L=8Ω, Po=1W)

84% (V_DD=3.6V, R_L=8Ω, Po=600mW)

・卓越的“咔嗒-噼噗”(Click-Pop)噪聲抑制性能

・高信噪比SNR：95dB (V_DD=5V, Av=18dB)

・低關斷電流：0.01µA

・內置18dB恒定增益

・過流保護功能

・過熱保護功能

・欠壓異常保護功能

・無鉛封裝，SOP-8 和 WLCSP-9

應用

・便攜式音箱                    ・USB音箱

・iphone/ipod/MP3 docking ・數碼相框

・PMP/MP4/MP5播放器  ・導航儀GPS

・便攜式游戲機         ・手機

・掌上電腦PDAs

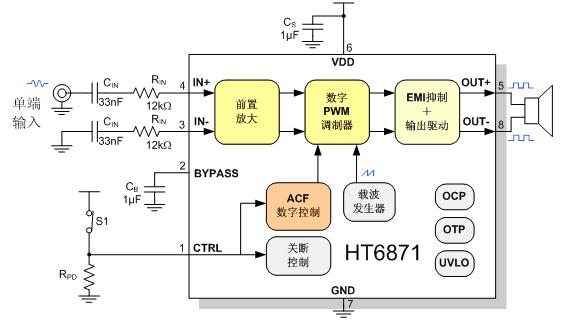

 典型應用圖
