產品概述
XC4388 是一個用于遠程無鑰匙進入系統（RKE）的高性能的 OOK/ASK 發射器。該芯片包括了一個功率放大器，單穩態電路和一個由內部電壓控制振蕩器和循環過濾的鎖相環。單穩態電路用來控制鎖相環和功率放大器，使其在操作時可以快速啟動。
產品特點
• 高集成的 OOK/ASK 發射器
• 高輸出功率, 3 V /+12 dBm /35mA
• 自動待機功能，當 DIN 無信號輸入，電路自動待機進入小于 1uA 的節電狀態
• 低輸入電壓, 工作范圍：2.2 V to 3.6V
• 需要少量的外部元件
• 基于 PLL 鎖相環的發射器，頻率范圍為：250MHz 到 450MHz • 片上單穩態電路
• 適用于 OOK/ASK 調制的 60 dB 射頻占空系數
• 封裝：SOT23-6
應用領域
• 無鑰匙進入系統
• 遠程控制系統
• 車庫門開啟器
• 報警系統
• 安防系統
• 無線傳感器

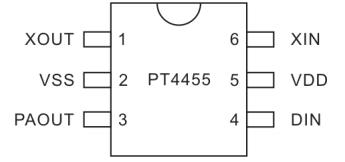

引腳排列

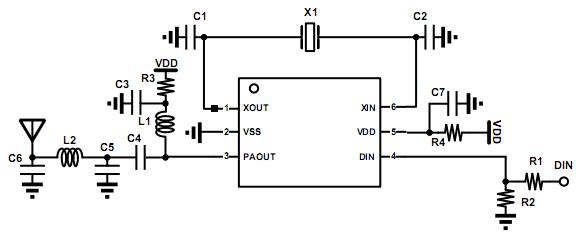

典型應用電路
