概要

CS8633D 是一款4X15W四通道高效D類音頻功率放大電路，先進的EMI抑制技術使得在輸出端口采用廉價的鐵氧體磁珠濾波器就可以滿足EMC的要求。CS8633D 四通道音頻功率放大器是為需要高音頻功率的系統設計的，它采用表面貼裝技術，只需要少量的外圍器件，便使系統具備高質量的音頻輸出功率。

CS8633D 內置了過流保護，短路保護和過熱保護，有效的保護芯片在異常的工作條件下不被破壞。CS8633D 利用芯片自帶的PBTL功能可以方便的應用在2.0，2.1或者4.0等音響系統上，可以為兩路4歐負載提供2X25W的連續功率，也可以為四路8歐負載提供4X15W的連續功率，特別針對2.1的音響系統可以提供1路4歐負載驅動，兩路8歐的負載驅動，為整個音頻系統提供25W+2X15W的整體輸出功率。CS8633D 具備90%的效率，使得在播放音樂的時候不需要額外的散熱設計。

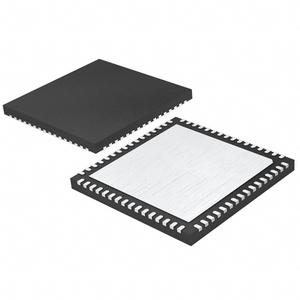

CS8633D 提供纖小的QFN8X8_64L封裝形式供客戶選擇，可以為客戶節省客觀的PCB面積，其額定的工作溫度范圍為-40℃至85℃。

描述

●輸出功率

2.0聲道

PO at 10% THD+N, VIN = 14V

RL = 4Ω  2X25W

4.0聲道

PO at 10% THD+N, VIN = 15V

RL = 8Ω  4X15W

2.1聲道

PO at 10% THD+N, VIN = 15V

25W（4Ω）+2X15W（8Ω）

● 高達90%的效率

●較大的電源電壓范圍：6.5V-18.5V

●免濾波功能

●揚聲器保護包括可調功率限制器加直流保護

●輸出管教方便布線布局

●良好短路保護和具備自動恢復功能的溫度保護

●良好的失真和防噗聲功能

●四級增益可調

●差分輸入

●兼容2.0，2.1，4.0音響系統的應用

應用

家庭音響系統

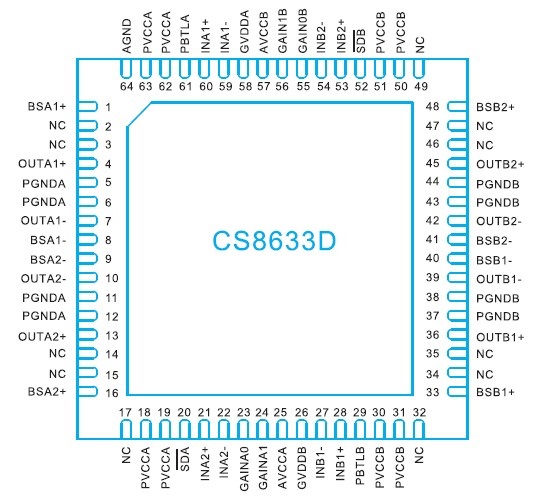

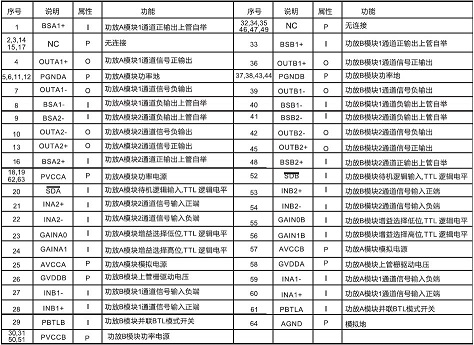

引腳排列及定義

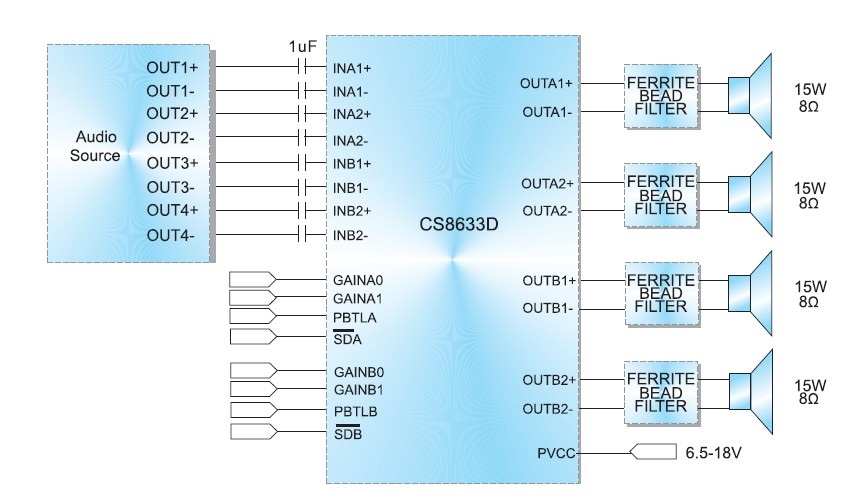

功能框圖

典型應用圖

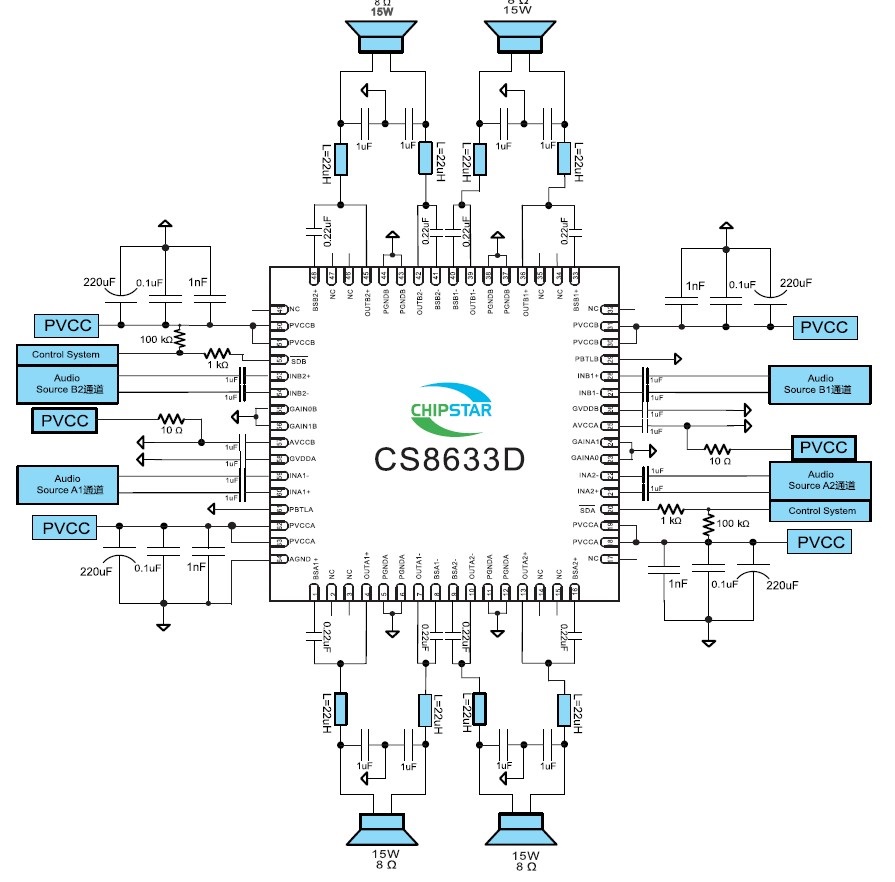

4.0聲道典型應用圖

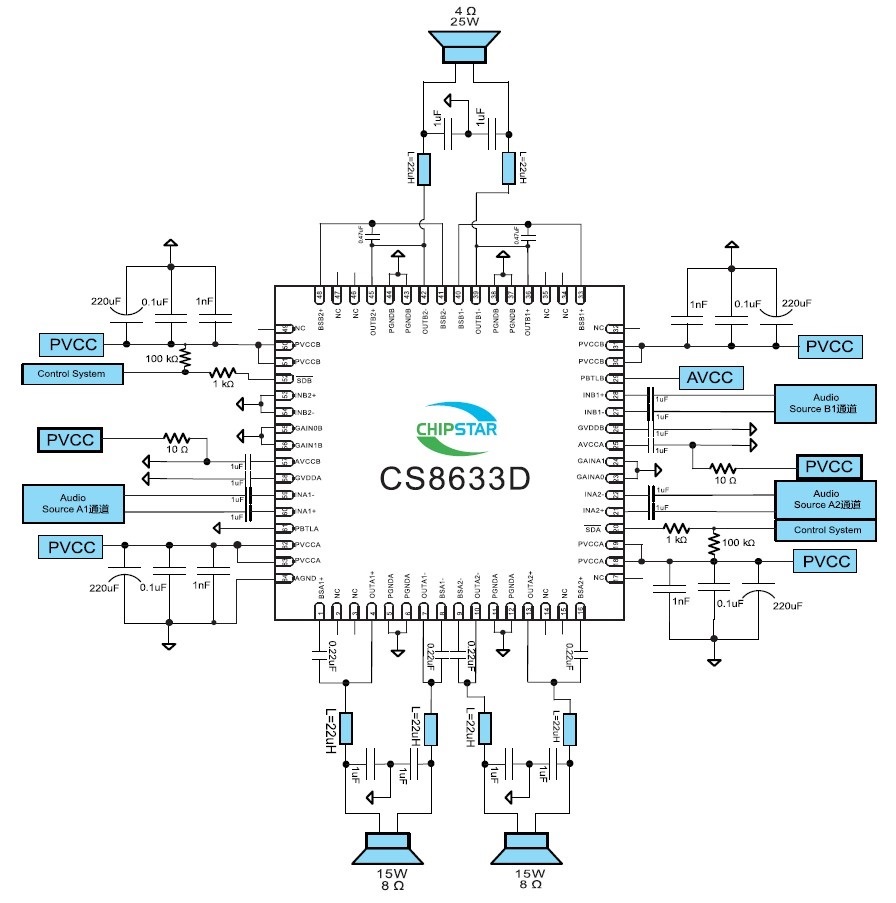

2.1聲道典型應用圖

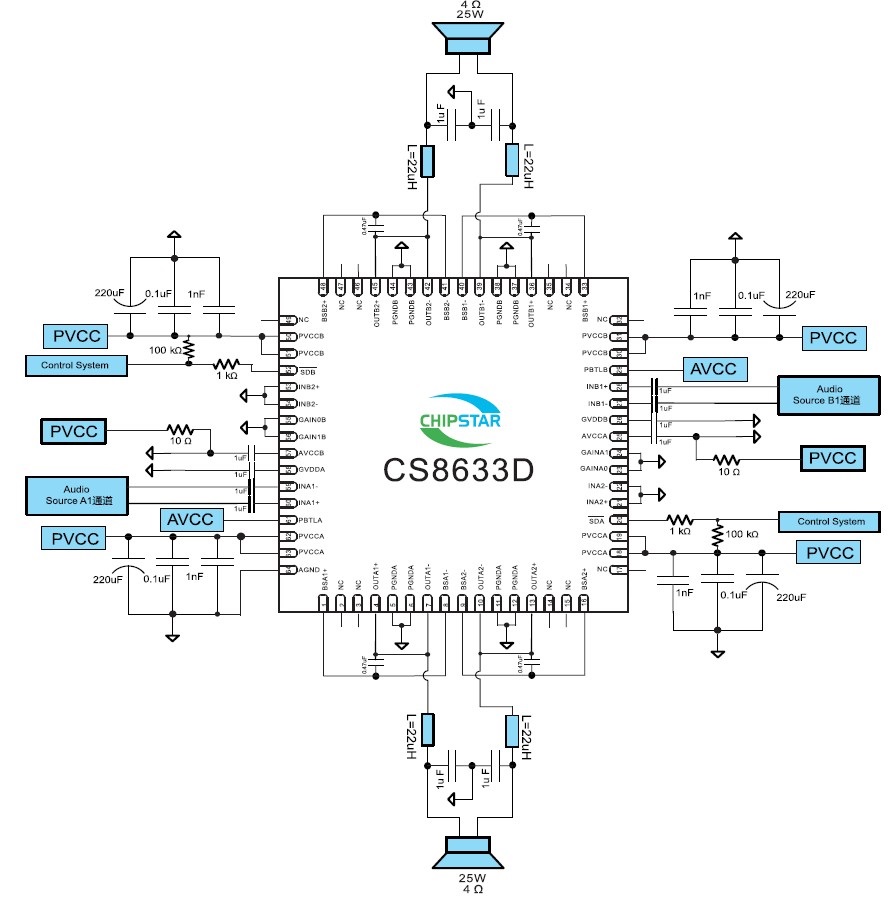

2.0聲道典型應用圖
