產品概述

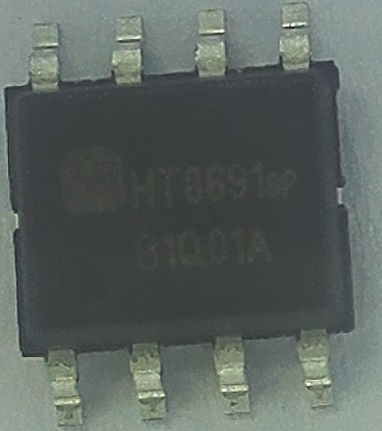

HT8691是一款僅SOP8L-PP封裝的單聲道內置升壓音頻功率放大器。其真正做到了“小體積，大能量”，由鋰電池供電升壓至7.0V時， 3Ω負載條件下，能連續輸出7W功率（10% THD+N）；由鋰電池供電升壓至6.5V時， 4Ω負載條件下，能連續輸出5.5W功率（10% THD+N）。

HT8691內置升壓電路，其升壓電壓值可通過外圍電阻自由調節，使客戶能夠定制自己的升壓值，以在限制的鋰電池容量和輸出電流能力下發揮最大功率。

HT8691內置了防破音功能，可檢測并抑制由于輸入音樂、語音信號幅度過大所引起的輸出信號削頂失真（破音），也能自適應地防止在BOOST升壓電壓下降所造成的輸出削頂，顯著提高音質，創造非常舒適的聽音享受，并保護揚聲器免受過載損壞。

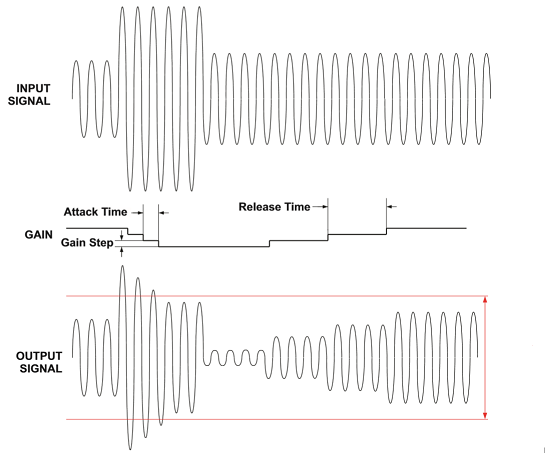

Fig.1 ACF (Anti-Clipping Function)

HT8691具有AB類和D類的只有切換功能，在AB類模式下，升壓關閉，可最大限度的杜絕音頻功放對FM的干擾。

HT8691內部集成免濾波器數字調制技術，能夠直接驅動揚聲器，并最大程度減小脈沖輸出信號的失真和噪音。輸出無需濾波網絡，極少的外部元器件節省了系統空間和成本，是便攜式應用的理想選擇。

HT8691內置的關斷功能使待機電流最小化，還集成了輸出端過流保護、片內過溫保護和電源欠壓異常保護等功能。

HT8691優勢和特點

ESOP8L-PP封裝，內置升壓，小型、易貼片封裝發揮最大功率；

升壓電壓值可自由調節；

防破音功能；

AB/D切換，最大限度杜絕對FM干擾；

工作電壓范圍：

2.5V - 5.5V

功率：

7.0W (VBAT=4.2V, VPOUT = 7.0V, RL=3Ω, THD+N=10%);

5.5W (VBAT=4.2V, VPOUT = 6.5V, RL=4Ω, THD+N=10%);

應用

藍牙/Wi-Fi音響。
便攜式音響。

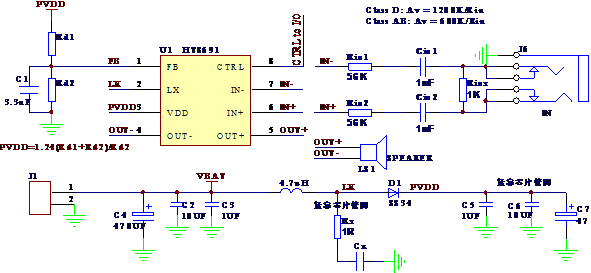

典型應用原理圖
