當前位置：首頁->產品展示->電源管理IC->MK9218（100V高電壓輸入30A外置MOS大電流同步降壓DC-DC控制器IC）
產品名稱： MK9218（100V高電壓輸入30A外置MOS大電流同步降壓DC-DC控制器IC）
封裝形式： QFN-20
兼容型號：
產品功能： MK9218是一顆6-100V超寬輸入電壓的同步降壓轉換器，輸出電壓范圍為0.8-60V.通過搭配合適的MOS管和電感，可提供高達30A的輸出電流。
產品規格書下載：
在線客服：
給我發消息
張順平 3003262363
給我發消息
張代明 3003290139
給我發消息
鄢先輝 2850985542
13713728695
申請樣品：  申請樣品

    詳細介紹

產品概述

MK9218是一顆6-100V超寬輸入電壓的同步降壓轉換器，輸出電壓范圍為0.8-60V.通過搭配合適的MOS管和電感，可提供高達30A的輸出電流。MK9218采用電壓控制模式，具有優秀的輸出電壓精度。開關頻率100KHz到1MHz可調，可通過外部時鐘輸入同步避免對噪聲敏感應用的影響。

MK9218支持強制PWM模式和二極管仿真模式，強制PWM模式可消除開關頻率變化，以降低EMI。用戶可選擇的二極管仿真模式可用于輕載時降低功耗。在合適的開關頻率下，MK9218的占空比在1%-99%之間可調，可以簡單的選擇輸入和輸出電壓，MK9218還具有電源好信號輸出，指示輸出電壓正常，可進行時序控制和系統送電控制。

MK9218支持同步信號輸出和同步信號輸入，可使用兩顆芯片進行雙相降壓設計，滿足大電流輸出需要，輸入支持欠壓保護，芯片支持供電欠壓保護，支持過電流保護和過熱保護，采用增強散熱的QFN20L封裝，尺寸為4.5*3.5mm。



特性

⚫ Wide input voltage range of 6V-100V

⚫ Adjustable output voltage from 0.8V to 60V

⚫ 45ns Ton(min) for low duty ratio

⚫ 145ns Toff(min) for high duty ratio

⚫ Precision ±1% feedback reference

⚫ Adjustable FSW from 100kHz to 1MHz

⚫ Configurable diode emulation or FPWM

⚫ 2.5A source and 3.5A sink driver capability

⚫ Prebias start-up

⚫ SYNCI and SYNCO capability

⚫ Open-Drain power good indicator

⚫ Adjustable output voltage soft start

⚫ Input UVLO with hysteresis

⚫ VCC UVLO protection

⚫ OC, OT protection with hiccup mode

⚫ 3.5x4.5 QFN-20 package with thermal PAD



應用

高功率密度直流電壓轉換、數據和電信應用、非隔離PoE和網絡攝像頭、USB PD3.1充電器以及相關的降壓應用場合



管腳排列定義

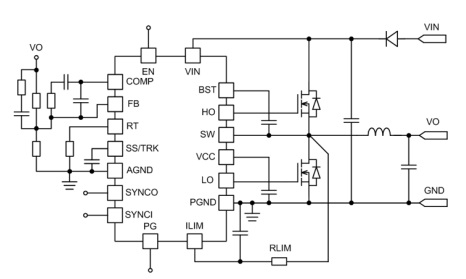

典型應用原理圖
