IU5099E是—款5V輸入，最大2A充電電流， 支持2-3節鋰離子電池/磷酸鐵鋰電池串聯應用的升壓充電管理IC。IU5099E集成功率MOS，采用異步開關架構 ，使其在應用時僅需極少的外圍器件，可有效減少整體方案尺寸，降低BOM成本。IU5099E的升壓開關充電轉換器的工作頻率為500KHz，轉換效率為90%。

IU5099E內置四個環路來控制充電過程，分別為恒流（CC）環路、恒壓（CV）環路、芯片溫度調節環路、可智能調節充電電流，防止拉垮適配器輸出，并匹配所有適配器的輸入自適應環路。

IU5099E集成30V OVP功能，輸入端口能夠穩定可靠承受30V以內的耐壓沖擊， 并在輸入超過6V時停止充電，非常適用于TYPE-C接口的應用。同時芯片BAT輸出端口耐壓30V，極大提高了系統的可靠性。

IU5099E提供了e-MSOP10L封裝來型供客戶選擇，-額定的工作溫度范圍為-40℃至85℃。

描述

USB 5V輸入開關升壓充電

工作電壓3.6~6V，BAT端耐壓30V，內部集成高壓晶體管

2A充電電流，充電電流5部電 可調

NTC功能，與使能功能復用

輸入電流自適應功能，匹配所有適配器

恒壓充電電壓獨立可調，適配不同! 格的錘電池

LED充電狀態指示

500KHz開 頻率

輸出過壓，短路保護

集成30V OVP功能

IC過溫保護，IC溫度自適應調節功能

良好的EMI特性

應用

藍牙音箱、玩具、對講機、POS機、4.2V/4.3V/4.35V/4.4V錘電池電池包、磷酸鐵鋰電池包等。

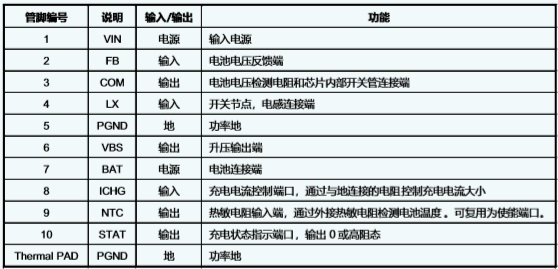

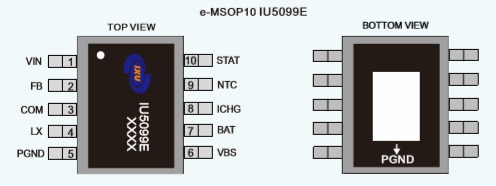

引腳排列以及定義

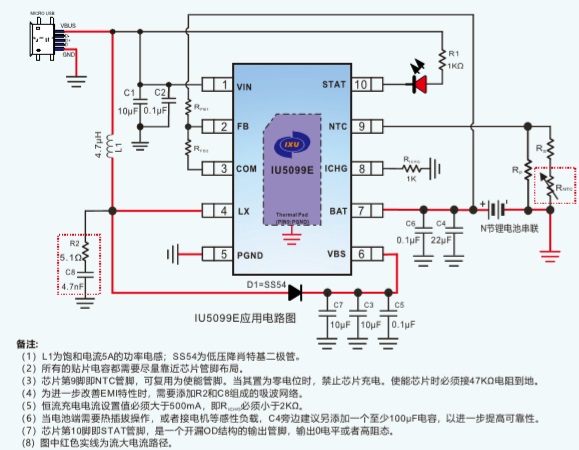

典型應用圖
