| TPA3116D2/TPA3118D2/TPA3130D2 帶有AM干擾防止功能的15W、30W、50W雙聲道D類功放IC性能特點及應用說明 |
|
|
| 文章來源： 更新時間：2012/9/23 13:12:00 |
在線咨詢： |
| |
產品說明
TPA31xxD2（TPA3116D2/TPA3118D2/TPA3130D2）系列產品是用于驅動高達100W/2Ω的單聲道揚聲器的立體聲高效、數字放大器功率級。TPA3130D2的高效率使得它能夠一個單層印刷電路板(PCB)上實現2x15W而無需外部散熱片。TPA3118D2甚至能夠在一個雙層PCB上在不需要散熱片的情況下運行2x30W/8Ω。如果需要更高的功率，TPA3116D2在它正面散熱墊(PowerPad)上連接一個小型散熱片后，運行2x50W/4Ω。所有這三個器件共用同一封裝，這使得可在不同的功率級范圍內使用一個單一PCB。TPA31xxD2高級振蕩器/可編程鎖相環路(PLL)電路采用一個多重開關頻率選項來避免AM干擾；在實現此功能的同時，還有一個主器件/從器件選項，這使得多重器件同步成為可能。TPA31xxD2器件在短路和過熱，以及過壓、欠壓和DC情況下受到完全保護。故障被報告給處理器，從而避免過載情況下對器件造成的損壞。
特性
•支持多路輸出配置
–21V時，2x50W被驅動進入一個4Ω橋接式(BTL)負載(TPA3116D2)
–24V時，2x30W被驅動進入一個8ΩBTL負載(TPA3118D2)
–15V時，2x15W被驅動進入一個8ΩBTL負(TPA3130D2)
•寬電壓范圍：4.5V-26V
•高效D類操作
–大于90%的功率效與低空閑損失組合在一起大大減少了散熱片尺寸
–高級調制系統
•多重開關頻率
–AM干擾防止
–主器件/從器件同步
–高達1.2MHz開關頻率
•帶有高電源抑制比(PSRR)的反饋電源級架構減了對于PSU的需要
•可編程功率限制
•差分/單端輸入
•帶有單過濾器單聲道配置的立體聲和單聲道模式式
•單一電源減少了組件數量
•集成的自我保護電路包括過壓、欠壓、過熱、DC檢測、和帶有錯誤報告的短路保護
•耐熱增強型封裝–DAD（（32引腳帶散熱片薄型小外形尺寸(HTSSOP)封裝）
–DAP（32引腳HTSSOP封裝）
•-40°C至85°C環境溫度范圍
應用范圍
•小型-微型組件、揚聲器、擴展塢底座
•汽車售后
•陰極射線管(CRT)TV
•消費類音頻應用

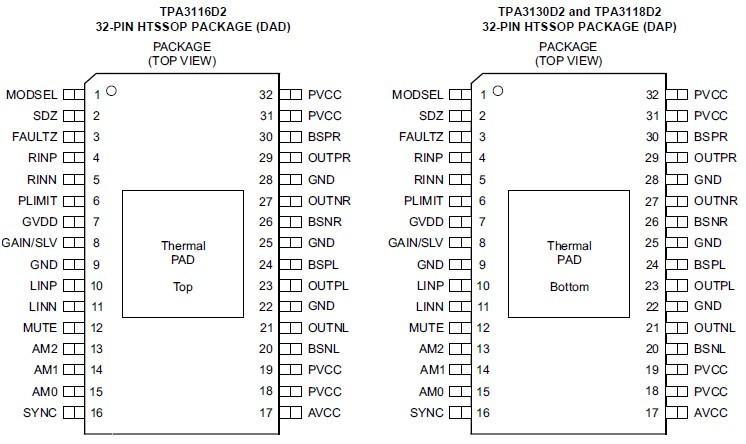

管教排列圖

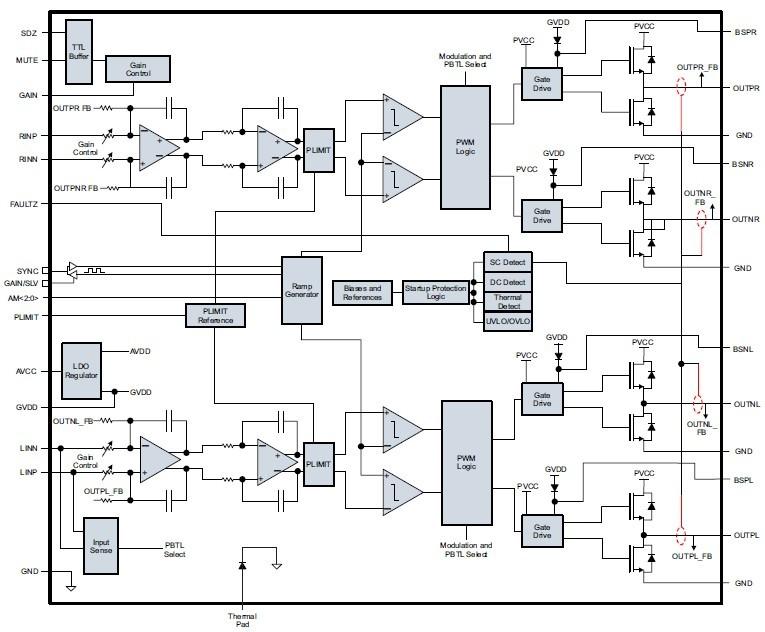

TPA3116D2/TPA3118D2/TPA3130D2系列方框圖

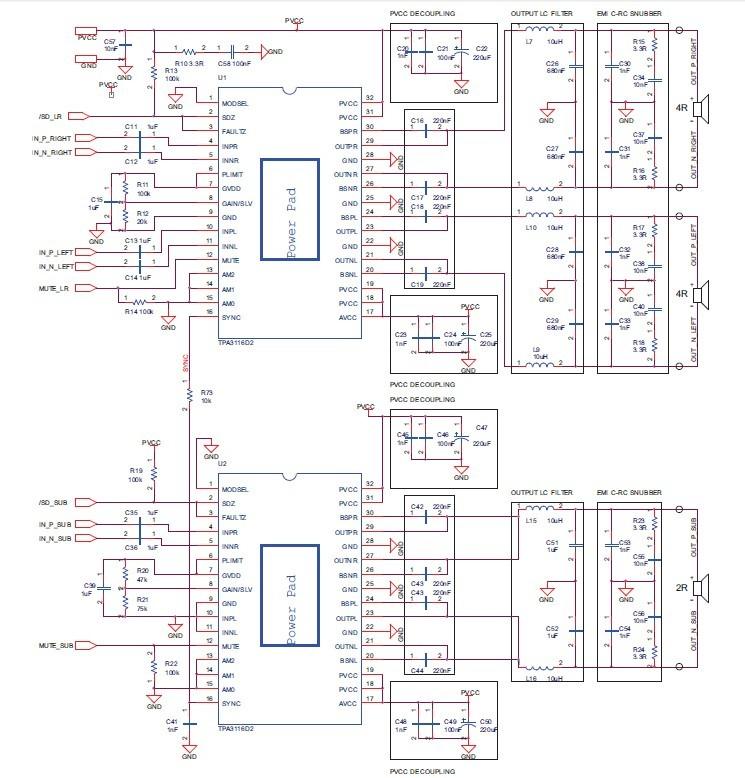

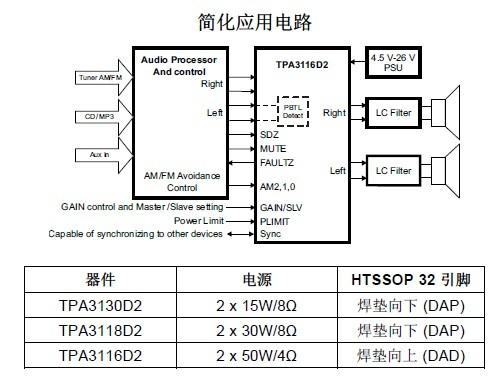

TPA3116D2/TPA3118D2/TPA3130D2應用電路圖
我司專注于音頻功放IC 的推廣及銷售，詳細的產品資料請查閱：http://www.wujiu5zhuce.cn/product_1001.htm |
| |
|
|
|
|
|
| |
| |
| |
 |
