當前位置：首頁->產品展示->功放IC->ACM3128(動態調整升壓CLASS H功能、40W立體聲/80W單聲道D類音頻功放IC）
產品名稱： ACM3128(動態調整升壓CLASS H功能、40W立體聲/80W單聲道D類音頻功放IC）
封裝形式： TSSOP-28
兼容型號： AD52090/TPA3110
產品功能： 2×32.5W, 1% THD+N, 24V, 8 , BTL; 1×65W, 1% THD+N, 24V, 4 , PBTL; 2×42W, 1% THD+N, 24V, 6 , BTL; 1×84W, 1% THD+N, 24V, 3 , PBTL; 2X48W, 1% THD+N, 22V, 4 , BTL;
產品規格書下載：
在線客服：
給我發消息
張順平 3003262363
給我發消息
張代明 3003290139
給我發消息
鄢先輝 2850985542
13713728695
申請樣品：  申請樣品

    詳細介紹

概述
ACM3128A 在 6Ω負載下可以輸出立體聲 2X42W，或者單通 道 3Ω 負載下輸出 1X64W，失真度都是 THD+N=1%的條件 下測試。ACM3128A 是一款高效率的 D 類音頻功放。采用 新型專利技術動態 PWM，降低全輸出段的功耗。 ACM3128A 工作電壓范圍在 4.5-26.4V，輸出配置可以立體 聲 BTL，也可以單通道 PBTL。 為降低 EMI 噪聲，ACM3128A 提供了兩個頻率的展頻選項 (384kHz, 480kHz)，在一定條件下可以免電感。 ACM3128A 還提供了全差分輸入，pop 音抑制，提供 4 種增 益選擇等功能(20dB,26dB,30dB and 34dB)。
提供功率限制功能選項和喇叭直流保護功能，避免喇叭受到損傷。另外有短路保護功能，過溫保護，過壓，欠壓保 護等功能避免器件受到損傷.


特征
單電源供電

PVDD: 4.5V-26.4V

內置5V LDO
多種輸出配置

2×32.5W, 1% THD+N, 24V, 8 , BTL

1×65W, 1% THD+N, 24V, 4 , PBTL

2×42W, 1% THD+N, 24V, 6 , BTL

1×84W, 1% THD+N, 24V, 3 , PBTL

2X48W, 1% THD+N, 22V, 4 , BTL 

優異音頻性能

- THD+N ≤ 0.02% 測試條件 1W, 1kHz,4Ω， PVDD = 24V

- 高階調制全頻段內有著更低的 THD+N指標

- 底噪≤ 63uVrms

- <5mv 輸出直流偏置  

高效率ClassD 性能

- >90% 效率使得大部分情況下不用散熱片

- 低靜態電流: <24mA, PVDD=24V, 輸出LC =10uH+0.68uF

- 專利技術全輸出電平降低電感紋波電流 

低EMI 技術

- 展頻選擇

- 180˚ PWM 相位移位 

增益管理

- 20dB, 26dB, 30dB, 34dB 4個增益檔位選擇

- Mute 靜音功能

- 可調整功率限制 

模擬保護

- 短路保護，自恢復功能可選

- 欠壓保護

- 輸出直流檢測保護

- 過溫保護及自恢復

應用
  藍牙/WIFI 音箱、聲霸 、監視器、家庭音響設備、液晶電視、筆記本等

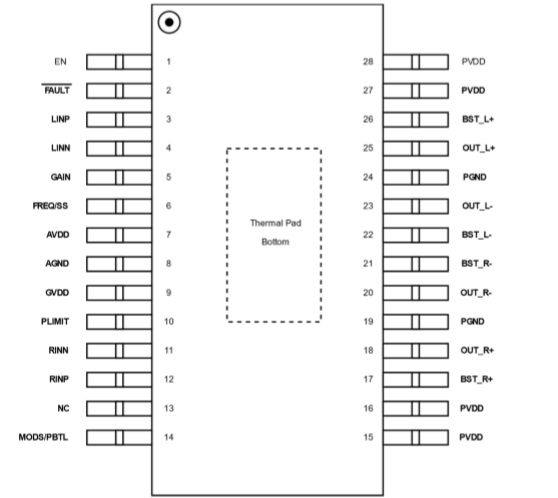

管腳和功能描述

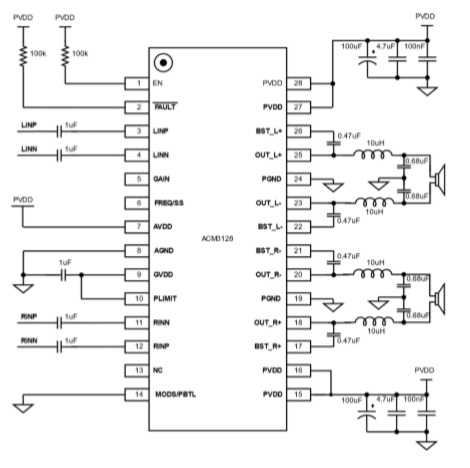

立體聲典型應用圖

單通道典型應用圖
