5V輸入三節鋰電池升壓充電芯片-CS5095簡介

文章來源：永阜康科技更新時間：2020/6/19 11:09:00

在線咨詢：

張順平 3003262363

張代明 3003290139

鄢先輝 2850985542

13713728695

12V供電是很多電子元器件或者很多電子產品標準的電源電壓。便攜式電子產品也不例外，比如對馬達轉速要求更高的便攜式戶外榨汁機、對加熱速度要求更快的手持打印機、又比如便攜式藍牙音響對輸出功率要求更大等等。三節鋰電串聯12.6V供電是對應的主要方式。

鋰電池當然離不開充電電路，傳統三節鋰電串聯充電管理以降壓充電為主。當下USB 5V充電器可以說人手一個以上毫不夸張，并且5V/3A輸出的充電器也很常見。為適應消費者以及市場需求，用于三節鋰電池串聯的USB 5V輸入升壓充電管理應運而生。隨手一根USB線就可以充電，極大提高此類便攜式產品的使用方便性，并且成品廠家可以考慮不配充電器出貨，降低了整體成本。

深圳市永阜康科技有限公司針對客戶實際應用方案，推出用于三節鋰電池串聯12.6V的USB_5V輸入升壓充電管理_CS5095。CS5095具備輸入自適應功能，任何種類的USB接口都可以正常充電，最大充電電流1.2A。精簡通用的SOP8封裝還具備NTC溫控功能。18V的輸入耐壓余量充足，安全可靠。廣泛應用于藍牙音響，廣場舞音響，無人機等案列。

CS5095應用特性

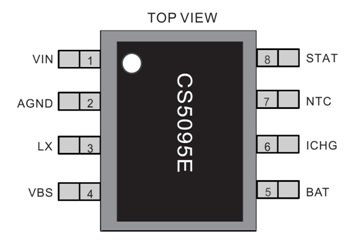

1. CS5095腳位圖

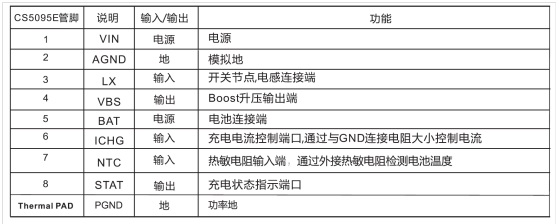

2. CS5095管腳說明

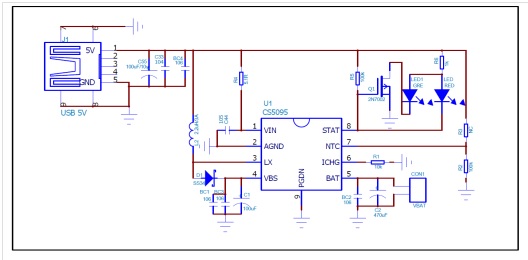

3.CS5095 DEMO原理圖

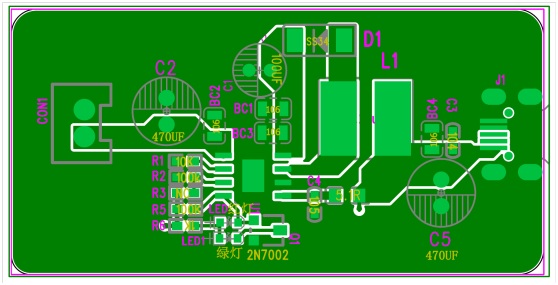

4. CS5095 DEMO板PCB頂層設計圖

5. CS5095 DEMO板PCB底層設計圖

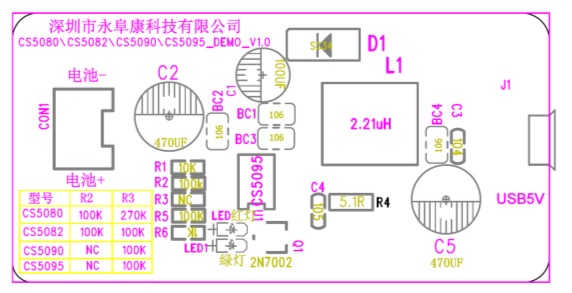

6. CS5095 DEMO板貼片圖

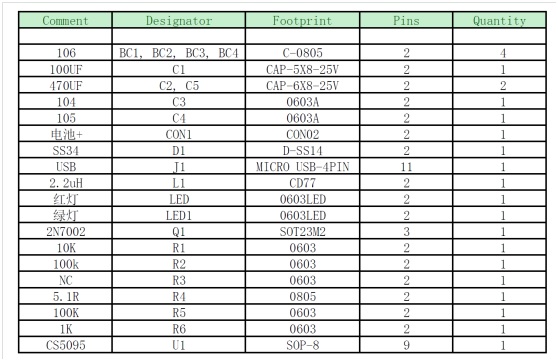

7. CS5095 DEMO板物料清單

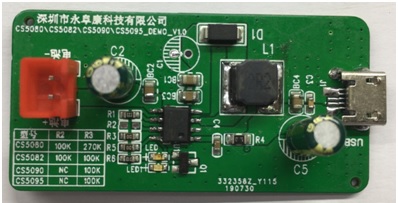

8. CS5095 DEMO板實物圖

9. 雙節、三節鋰電USB 5V升壓充電管理選型表

型號	電池	充電特性	封裝	自適應功能	耐壓	充電電流
CS5080	雙節7.4V	USB5V輸入升壓型充電，充電電流可調	ESOP8	●	≤7V	≤1A
CS5082		USB5V輸入升壓型充電，NTC功能，充電電流可調	ESOP8	●	≤7V	≤1A
CS5086		USB5V輸入升壓型充電，NTC功能，均衡功能，充電電流可調	ESOP8	●	≤18V	≤1.5A
CS5090		USB5V輸入升壓型充電，NTC功能，充電電流可調，耐高壓	ESOP8	●	≤18V	≤1.5A
CS5095	三節12.6V	USB5V輸入升壓型充電，NTC功能，充電電流可調，耐高壓	ESOP8	●	≤18V	≤1.2A

備注：CS5080/CS5082/CS5090/CS5095系列管腳兼容

詳細的產品資料及銷售聯絡信息請參看：http://www.wujiu5zhuce.cn/products_3836.htm
