當前位置：首頁->產品展示->電源管理IC->CS5086(帶平衡功能、5V USB輸入、8.4V/1.5A兩節鋰電池充電管理IC） |
|
|
| 產品名稱： |

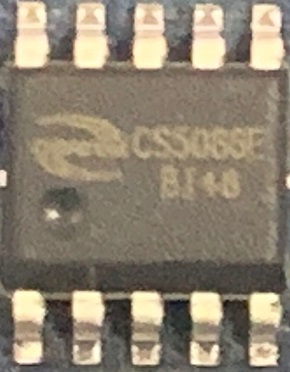

CS5086(帶平衡功能、5V USB輸入、8.4V/1.5A兩節鋰電池充電管理IC） |
| 封裝形式： |
ESOP-10 |
| 兼容型號： |
|
| 產品功能： |
CS5086E是一款5V USB輸入,支持雙節串聯鋰電池/鋰離子電池的升壓充電管理IC。同時集成有NTC功能和電池自動電量平衡功能,其最大的充電電流可達1.5A。 |
產品規格書下載： CS5086.pdf |
|
| 在線客服： |
|
|
| 申請樣品： |
 申請樣品 |
|
| |
| |
 |
詳細介紹 |
 |
|
 |
概要
CS5086E是一款5V USB輸入,支持雙節串聯鋰電池/鋰離子電池的升壓充電管理IC。同時集成有NTC功能和電池自動電量均衡功能,其最大的充電電流可達1.5A。CS5086E集成 功率MOS，采用異步開關架構 ，使其在應用時僅需極少的外圍器件，可有效減少整體方案尺寸，降低BOM成本。CS5086E具備電池電量平衡電流功能,可有效的延長電池包 的壽命,其平衡電流的大小可由外部電阻調節.
CS5086E的升壓開關充電轉換器的工作頻率為500KHz，轉換效率為90%,其內部集成高壓晶體管,提高了CS5086E在各種復雜應用條件下的可靠性 .CS5086E輸入電壓為5V，內 置自適應環路 ，可智能調節充電電流，防止拉掛適配器輸出，可匹配所有適配器。
描述
USB 5V輸入異步開關升壓充電
工作電壓3.5~18V,內部集成高壓晶體管
最大1.5A充電電流,充電電流外部電阻可調
NTC功能
升壓充電效率90%
自動電量平衡功能,可為串聯電池分別充電
自動調節輸入電流，匹配所有適配器
支持LED充電狀態指示
內置功率MOS
500KHz開關頻率，可支持2.2uH 電感
輸出過壓，短路保護
輸入欠壓，過壓保護
IC過溫保護
ESD 4KV
ESOP10L封裝
藍牙音箱、電子煙、對講機、POS機、鋰電電池包、玩具
管腳排列及定義
典型應用圖
DEMO實物圖
|
|
| |
|
|
| |
| |
|
