| 如今大多數手機或者平板電腦上都有Hi-Fi的標志，其代表著便攜式保真音頻。而隨著手機與平板的市場越來越大，Hi-Fi音頻市場的需求也隨之增長。我們希望產品保持低失真率的運放的同時還有更高的輸出功率，從而驅動各種耳機。
目前市場上大部分產品采用的TI公司的OPA1612，雖然失真率很低，但是驅動能力不夠強。在便攜式設備里，功耗是一項重要的指標。消費者希望產品在高輸出功率的同時保持低功耗。
基于這兩點需求，TI推出的高性能音頻運算放大器OPA1622，創新性的輸出級設計提供了高輸出電流并保持低失真率，低靜態功耗(2.6毫安/通道)延長電池壽命，適用于模擬/數字音頻控制臺、專業音響設備、高保真(Hi-Fi)智能手機和平板電腦、以及耳機放大器。
OPA1622音頻放大器的主要特性和優勢
1. 通過創新的輸入和輸出級設計將音頻質量提高到全新高度：如圖1所示，高開環增益有助于低失真率，高增益單輸入級使得運放靜態功耗低，滿足便攜式應需求：2.6毫安/通道。OPA1622音頻放大器向32Ω負載輸10mW輸出功率時，總體諧波失真(THD)低至-135dB，這一數值比性能最接近的同類產品要好12倍，尤其可幫助設計人員用于頭戴式耳機應用。在保持最低THD和噪聲(THD+N)的同時，它還能在削波出現前提供高達150mW的最大輸出功率，從而為專業音頻應用提供一個無干擾的信號路徑;
2. 優化高保真便攜式音頻設備：每通道僅消耗2.6mA的低靜態電流，并且在3mm×3mm雙扁平無引線(DFN)封裝內提供80mARMS的高線性輸出電流。此外，在頻率達到20kHz時，電源抑制比(PSRR)可達到-97/-123dB，這可使其能夠在無需低壓降穩壓器(LDO)的情況下實現開關電源的低失真，從而在保證音頻性能的同時節省電路板空間;
3. 獨特的引腳分配簡化了設計，并提升了失真性能：OPA1622以接地為基準的使能引腳可由低功耗處理器的通用輸入/輸出(GPIO)引腳直接控制，從而免除了對于電平位移電路的需要。它的創新型引腳分配改進了印刷電路板(PCB)布局布線，并且在高輸出功率時能夠?qū)崿F(xiàn)出色的失真性能;
4. 消除了可聞滴答聲和爆音：獨特的使能電路設計， 能在OPA1622進入或脫離關斷模式期間限制輸出瞬態。

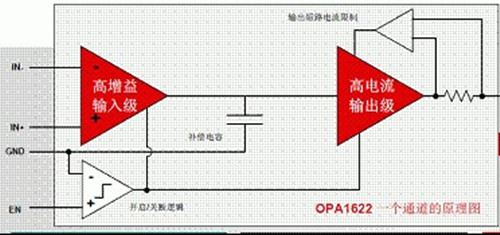

圖1 創新的輸入和輸出級設計
OPA1622+LM27761=小面積的高保真音頻放大器解決方案
TI不僅推出高品質的運放，同時提供相應的電源供電方案，幫助客戶加快產品設計。LM27761是一款低噪聲穩壓開關電容電壓逆變器，為OPA1622提供負供電軌和一個低噪聲的可調輸出，封裝僅為2mm×2mm。OPA1622和LM27761配套使用時，可為便攜式設備提供一套同時擁有高保真音質和小電路板空間特點的解決方案。

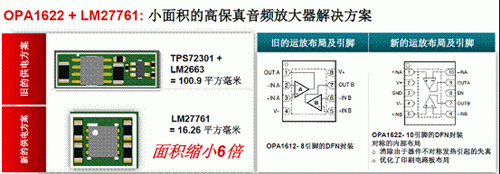

從圖2可以看到，傳統的方案需要一個電壓轉換器加一個LDO線性穩壓器來做供電。
而LM27761將兩個器件集成為一個芯片，面積比傳統方案小6倍，并且對運放之前的布局和引腳進行了改進，使得整個方案使用簡單。
|
