概述
HT97220 為差分輸入、可直接輸出的線路驅動器/耳機放大器。5V供電時，器件為1kΩ負載提供3VRMS輸出驅動；3.3V供電時，為600Ω負載提供2VRMS輸出驅動。5V供電時，器件為32Ω耳機負載提供125mW驅動。IC具有6dB內部固定增益，也可利用外部電阻設置增益。IC在整個音頻頻帶內提供優異的THD+N。
IC有兩個不同開啟時間(tON)版本，版本A、C和E的導通時間tON為5.5ms，用于耳機驅動；B和D則具有130ms的tON，用于機頂盒設計（目前僅提供A版本，其他版本需預定）。內部電荷泵對輸入電源反相，產生負電源。放大器的輸出級由輸入正電源和電荷泵輸出負電源供電，雙極性供電使得輸出偏置在零電位，省去了大尺寸、容易引入失真的輸出耦合電容。IC上電或斷電時沒有咔嗒/噼噗聲。管腳兼容MAX97220 /MAX9722/LM4917/SGM4917。

特點
 5V 供電，為32Ω 負載提供125mW 輸出功率
 5V 供電，為1kΩ 負載提供3VRMS 輸出驅動
 3.3V 供電，為600Ω 負載提供2VRMS 輸出驅動
 全差分輸入
 固定增益或外部可調增益，無咔嗒/噼噗聲
 2.5V 至5.5V 較寬的工作范圍
 輸出無需隔直流電容
 平坦的THD+N，音頻頻段優于90dB
 18 位，SNR 可達112dB
 QFN16 3mm*3mm 封裝

應用
・藍牙耳機 ・智能手機
・音響，DVD ・平板/筆記本電腦
・機頂盒 ・便攜式游戲機

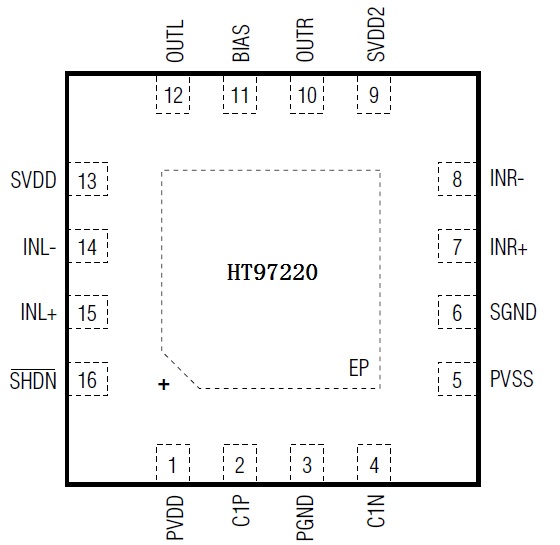

管腳排列圖

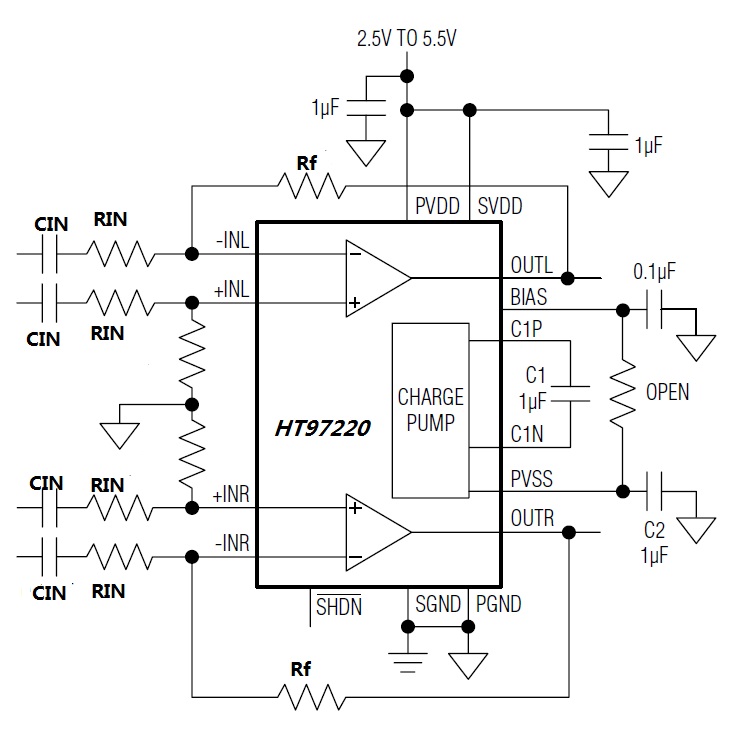

典型應用原理圖

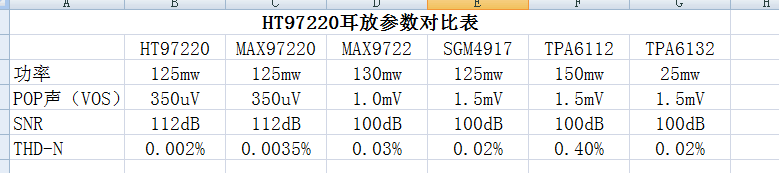

下圖為HT97220對比MAX97220/MAX9722/SGM4917等主流耳放的參數表

綜合性能對比，HT97220是高端頭戴式耳機的最優選擇。
