當前位置：首頁->產品展示->功放IC->HT97180(1.6V超低電壓、無POP聲、免電容差分輸入125mW立體聲G類耳機放大IC） |
|
|
| 產品名稱： |
HT97180(1.6V超低電壓、無POP聲、免電容差分輸入125mW立體聲G類耳機放大IC） |
| 封裝形式： |
QFN-16 |
| 兼容型號： |
SGM4917/MAX97220 |
| 產品功能： |
2X125mW/4.2V/32Ω |
產品規格書下載： HT97180.pdf |
|
| 在線客服： |
|
|
| 申請樣品： |
 申請樣品 |
|
| |
| |
 |
詳細介紹 |
 |
|
 |
概述
HT97180(L)是一款差分輸入/單端輸入、可直接輸出驅動的耳機放大器/線路驅動器。4.2V供電時，器件可為32ohm耳機提供125mW的功率而不失真。器件可通過外部電阻調節增益（固定增益6dB版本需要提前定制）。器件在音頻范圍內具有卓越的THD+N表現。
器件具有較寬的電源工作范圍，最低支持1.6V電源電壓供電。
器件的啟動時間為4.2ms，另130ms的版本需要提前定制。
器件內部集成電荷泵產生負電壓，器件輸出級由輸入正電壓和該負電壓驅動，使得輸出偏置在零電位，省去了大尺寸、容易引入失真的輸出耦合電容。
器件使能開關時，沒有咔嗒/噼噗聲。
器件封裝為3mm x 3mm, 16-pin QFN-PP，能在 -40°C 至+85°C 溫度范圍內工作。
特點
・輸出無需隔直流電容
・卓越的低音效果
・無咔嗒/噼噗聲
・低THD+N: 最低0.002%
・低噪聲, VN:8μV
・支持單端輸入和全差分輸入
・1.65V至4.8V較寬的電源工作范圍
・輸出功率: 125mW (fIN = 1kHz, VDD=4.2V,
RL=32Ω, THD+N=0.1%)
・無鉛封裝, QFN16L-PP 3mm*3mm
應用
・耳機 ・多媒體音頻接口
・機頂盒 ・藍光/DVD播放器
・LCD電視 ・音頻消費電子產品

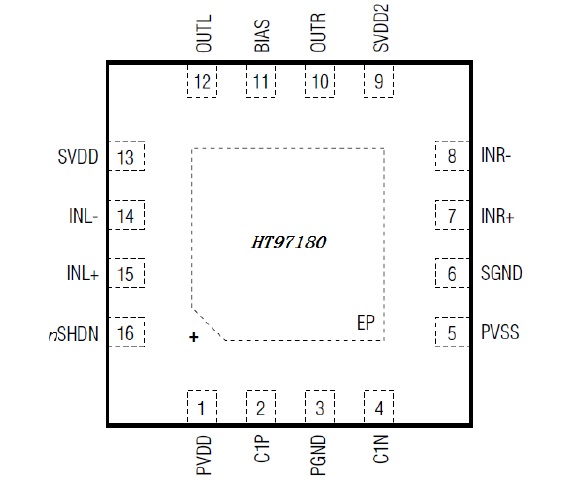

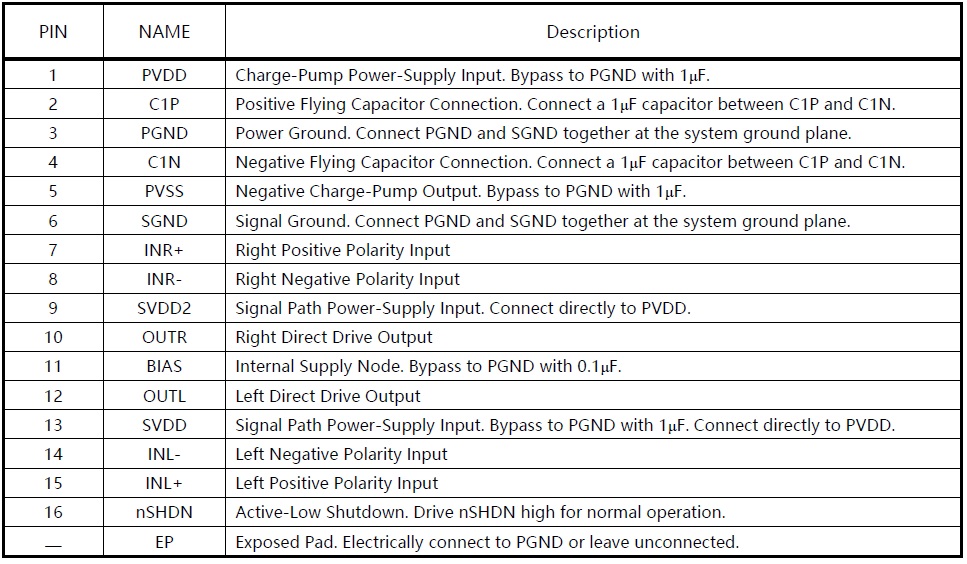

管腳排列及定義

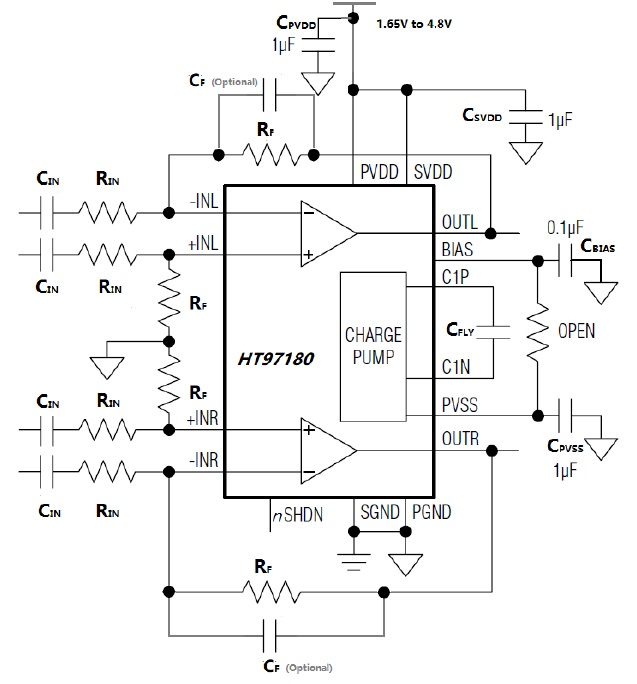

典型應用原理圖
|
|
| |
|
|
| |
| |
|
