想要將DC12V電壓轉換為DC9V電壓輸出。DCDC電源降壓的方式很多，相關類型的電源芯片也很多，有線性降壓模式也有開關降壓模式的電源芯片。

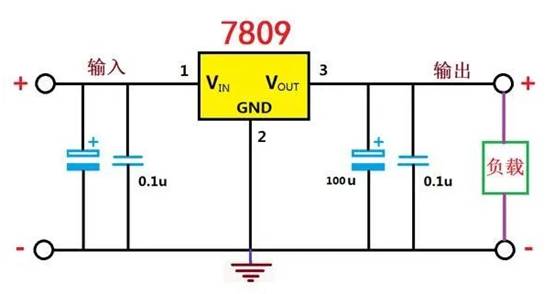

1、若輸出電源電壓要求不高，電流≤1A，直接使用7809三端穩壓器即可，既簡單又方便。雖然使用線性三端穩壓器效率低，但是12V轉9V只有3V的壓降，轉換效率還可以9V/12V=75%。即使1A電流7809的自身功耗只有3W，加個散熱片可以搞定。

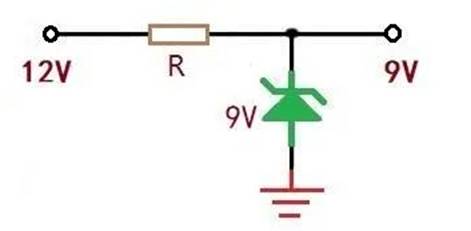

2、若負載電流很小100mA以內，可以使用限流電阻+9V穩壓管的方式實現，這種方法在實際應用中也很常見，原理如下圖所示。

3、若電流較大，3A以內可以使用LM2596實現，該芯片也很常用，轉換效率85%左右，輸出電流3A。

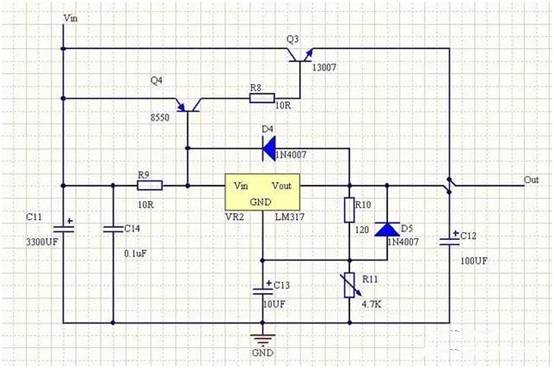

4、也可以使用LM317線性可調三端穩壓器實現。其輸出電流1.5A，若電流不夠時，可以使用三極管進行擴流，其原理如下圖所示。

總結：可以實現的方法很多，若負載電流小于1A，建議使用7809三端穩壓器，原理簡單。若電流較大，建議使用LM2596芯片，當然也可以使用LM317加三極管擴流的方式實現。
