作者：范強
DC-DC電源是一種用于將直流（DC）電壓轉換為不同電壓級別的電源。它通過內部的電路和拓?fù)浣Y(jié)構，將輸入電壓調整為所需的輸出電壓，并提供穩定的電力供應。

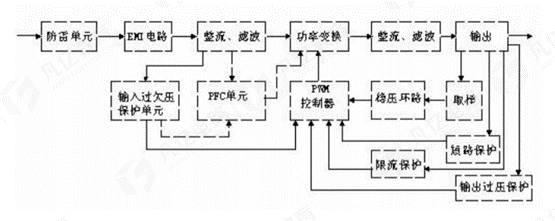

DC-DC電源通常包括輸入端子、輸出端子、開關元件（如開關管）、電感元件、電容元件、控制電路等。它的工作原理是通過開關元件周期性地打開和關閉，將直流輸入電壓引入電感，然后通過電容元件濾波，最終得到穩定的輸出電壓。
DC-DC電源廣泛應用于各種電子設備和系統中，如電子通信設備、工業自動化、車載電子、醫療設備、無人機和太陽能等。它能夠提供不同電壓級別的電力供應，滿足各種電子設備對電壓的要求，同時具有穩定性和高效率的特點。
DC-DC電源可根據輸出電壓與輸入電壓的關系，分為降壓、升壓、升降壓和隔離型等。它的設計、控制和保護功能可以根據電源的應用需求進行定制，以滿足不同場景下的電能轉換要求。

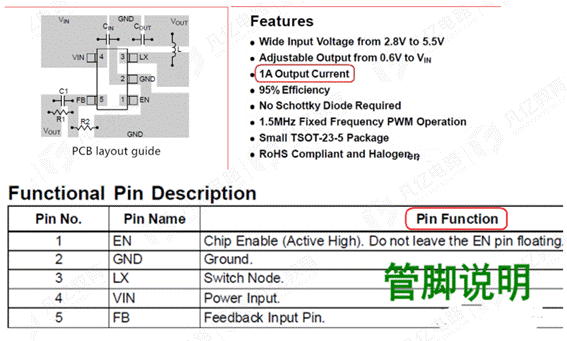

1.在布局之前我們首先需要查找對應的電源IC手冊，一般芯片手冊里面會包含有最基本的電源電壓電流信息和管腳信息，以及l(fā)ayout guide，如果存在layout guide則按照里面的樣式進行布局布線的復刻即可，因?yàn)閘ayout guide是經過廠家驗證過的，通常能使芯片的工作狀態達到最佳。
如果沒有l(wèi)ayout guide也沒有關系，我們了解完電源以及管腳信息之后按照電源常規要求來做即可。

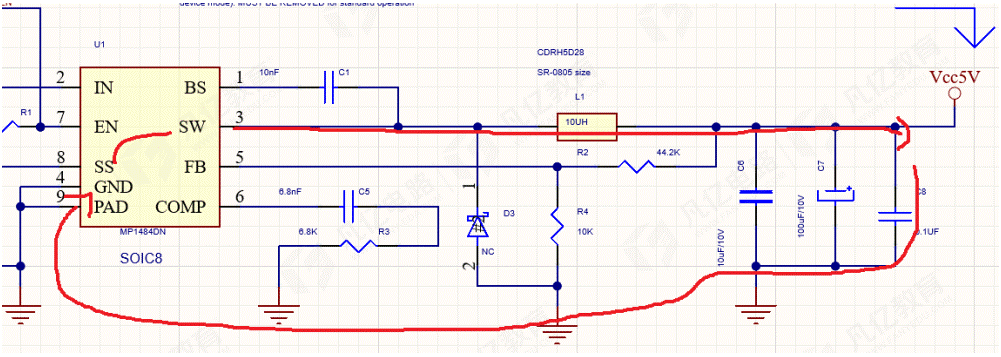

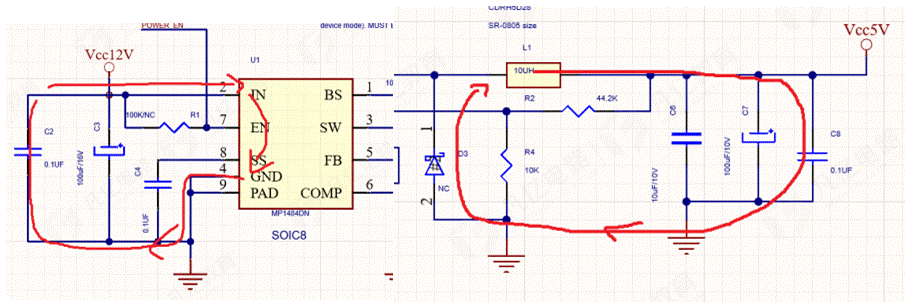

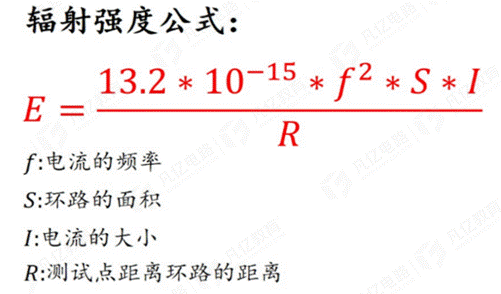

2.首先需要分析電源的輸入輸出以及續流回路，這三個回路越小越好，，因?yàn)槊恳粋�(gè)電流環都可以看成是一個環路天線，會產生輻射，會引起EMI問題，也會干擾板上其它的電路，而輻射的大小與環路面積呈正比。

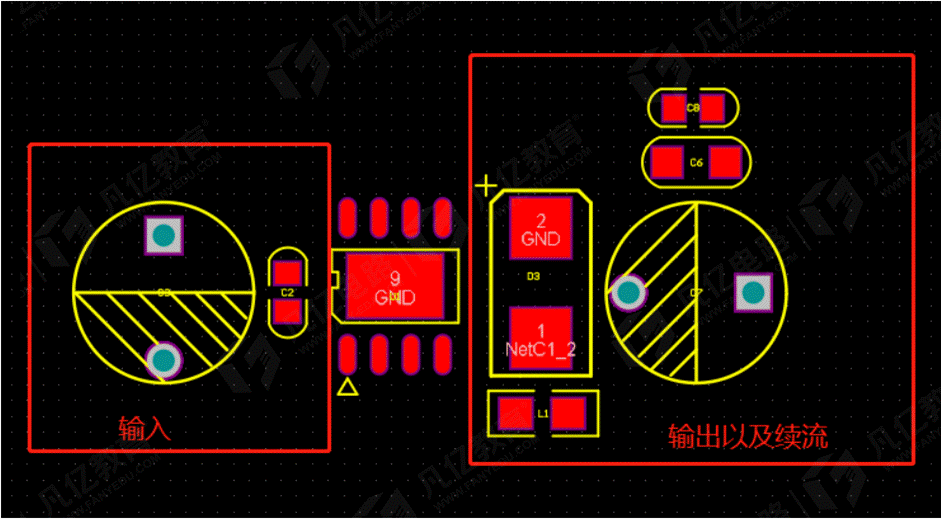

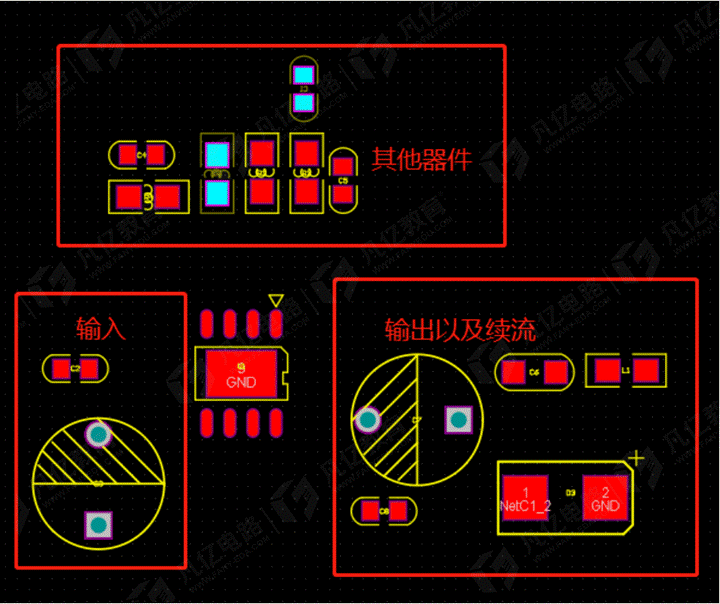

3.把輸入輸出以及續流通道的器件先拿出來，其他器件可以先不用管
4.先擺放輸入/輸出主干道上的器件

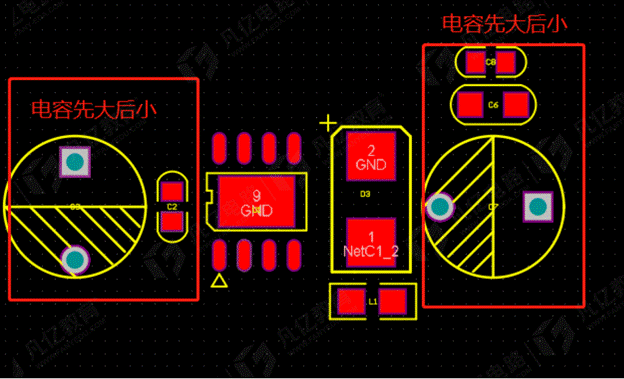

5.濾波器件需合理放置時，濾波電容在電源路徑上保持先大后小原則。
6.在擺放器件時，器件布局盡量緊湊，使電源路徑盡量短
7.注意留出打孔和鋪銅的空間，以滿足電源模塊輸入/輸出通道通流能力。

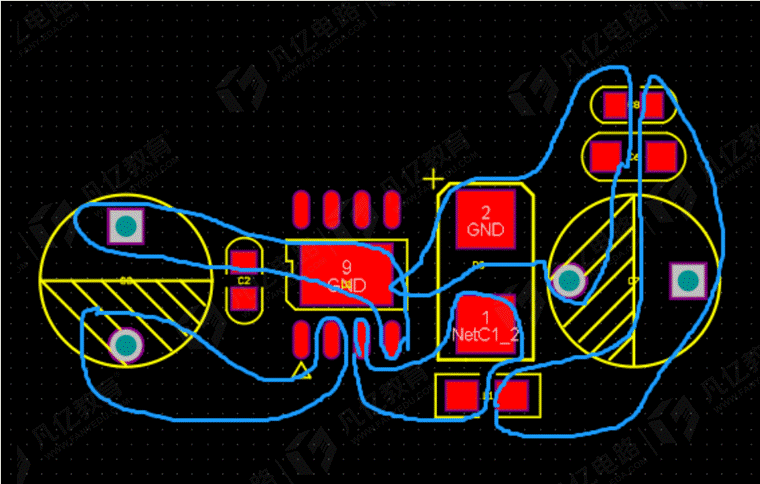

8.布局時注意環路面積，環路面積要小

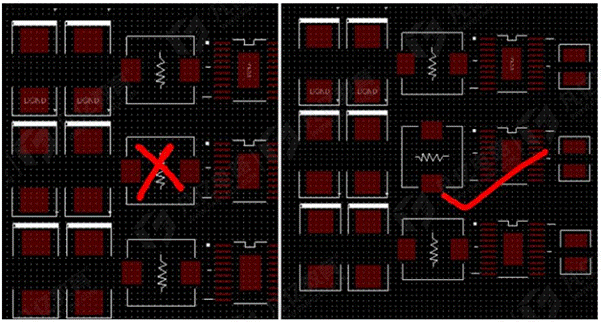

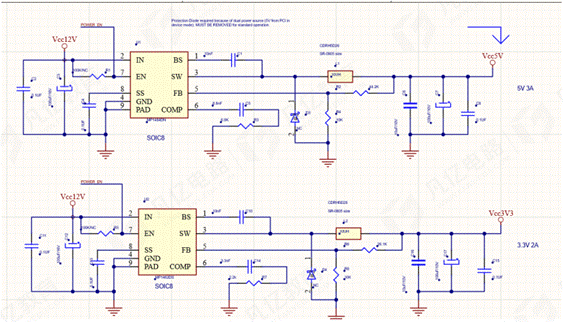

9.對于輸出多路的開關電源盡量使相鄰電感之間垂直放置，大電感和大電容盡量布置在主器件面。
10.最后把反饋以及其他器件靠近管腳擺放即可
11.對于1OZ銅厚，在常規情況下，20mil能承載1A左右電流大��；0.5OZ銅厚，40mil能承載1A左右電流大小，打孔和鋪銅時保持裕量。
12.0.5mm過孔過載1A電流--經驗值，過孔大小計過孔數量的評估，滿足載流和壓降的要求

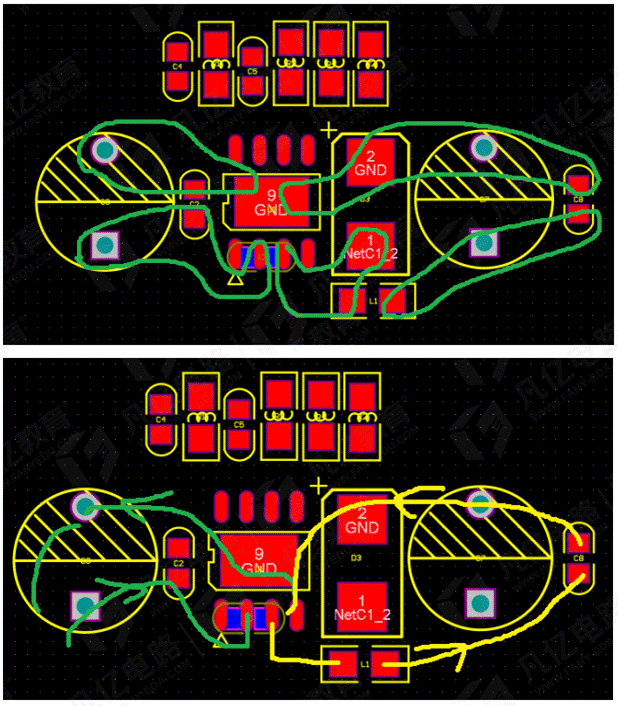

13.電源輸入/輸出路徑布線采用鋪銅處理，鋪銅寬度必須滿足電源電流大小，輸入/輸出路徑盡量少打孔換層
14.打孔換層的位置須考慮濾波器件位置，輸入應打孔在濾波器件之前，輸出在濾波器件之后。

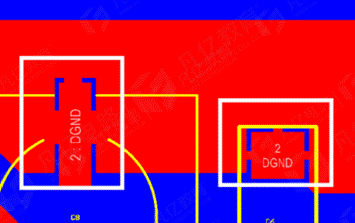

15.鋪銅處銅皮與焊盤連接使用十字連接，減少焊接不良現象。電流特別大可使用全連接處理，或?qū)κ痔庍M(jìn)行銅皮補強，以滿足通流能力。

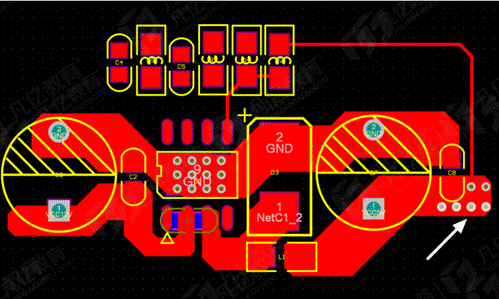

16.反饋線需要連接到最后一個濾波電容后方，注意不要經過大電流的功率平面
17.輸入以及輸出地連接之后統一在IC扇熱焊盤上面打孔即可
|
