ACM6763是一款全集成、三相無刷直流電機驅動芯片,操作電壓4.5V-32V，5A峰值相電流能力，耐壓45V. 內部集成三相無刷電機驅動算法、功率管以及電流/電壓檢測. 能夠在極簡外圍（只需要6個阻容器 件+1個電阻）的情況下驅動三相無刷直流電機。
轉動電機的操作步驟

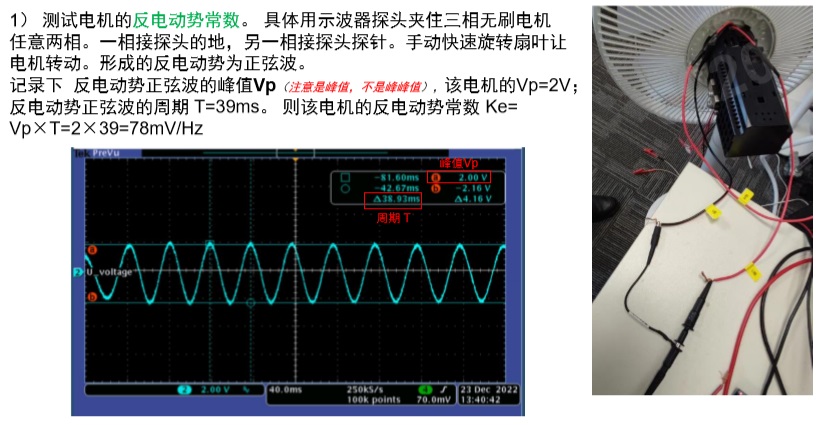

第1步 測量電機參數-反電動勢常數

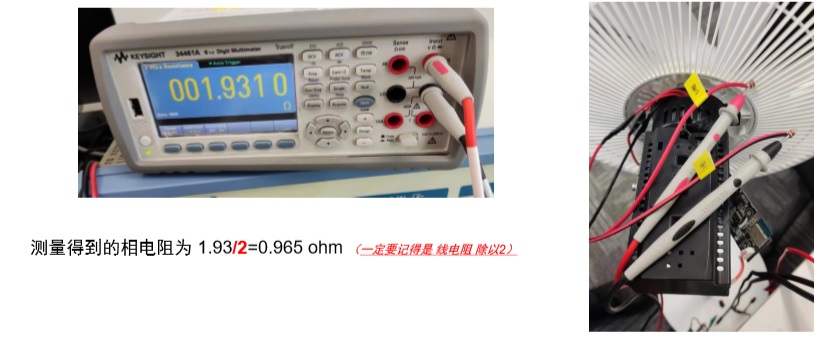

第2步 測量電機參數-相電阻
2）測試電機的相電阻。 用標準的萬用表測試任意兩相之間的電阻（線電阻） ，然后 除以2得到相電阻

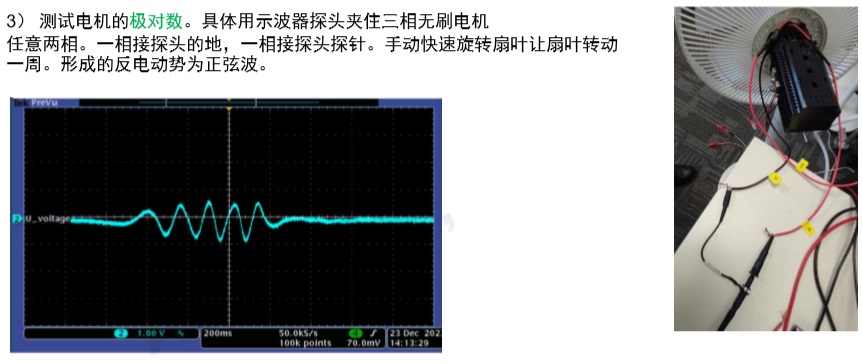

第3步 測量電機參數-極對數

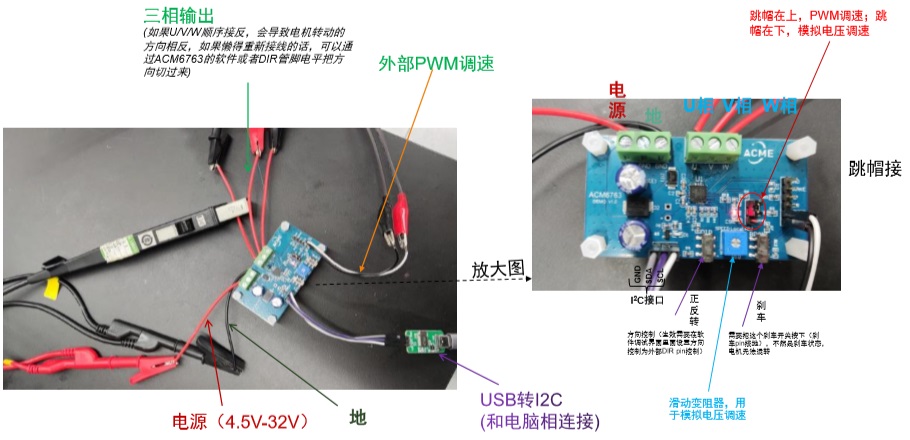

第4步 連接電機、USB控制以及評估板

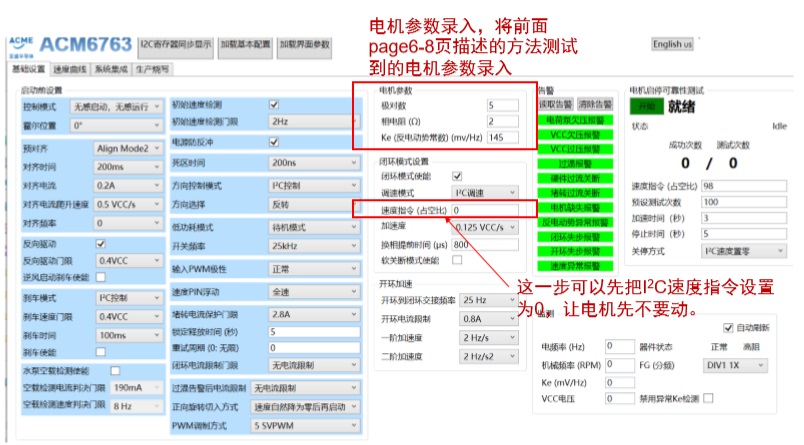

第5步 將前面獲得的電機參數錄入軟件

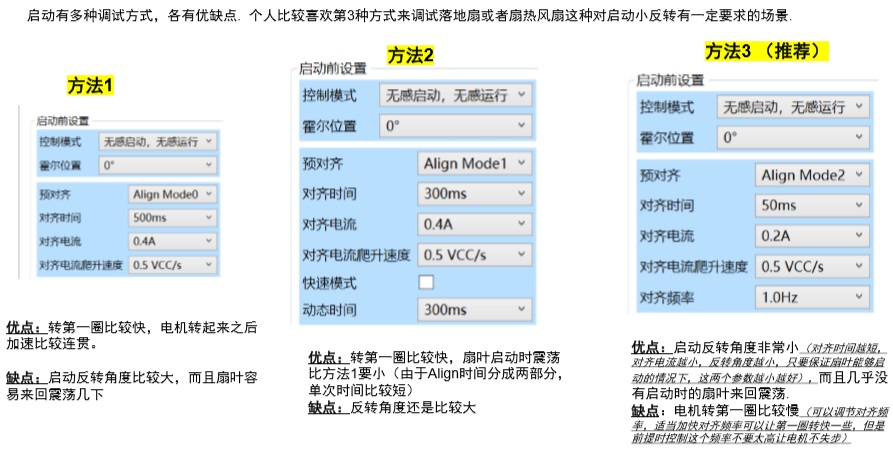

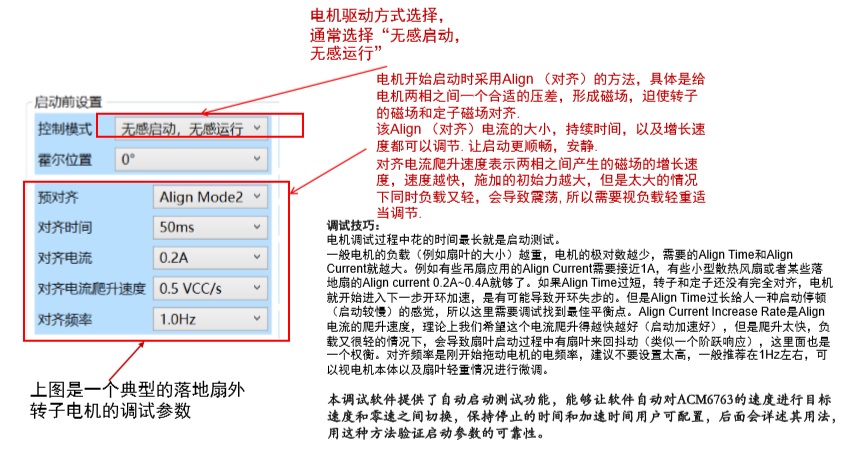

第6步 設置電機的啟動參數

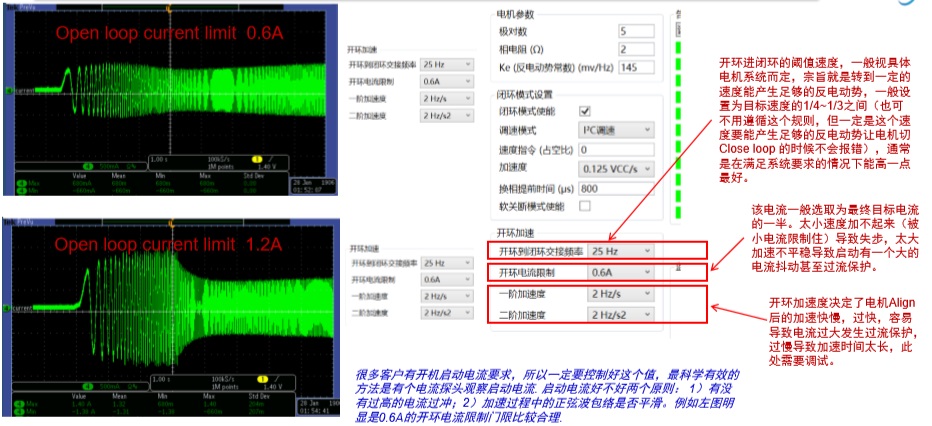

第7步 設置電機的開環加速參數

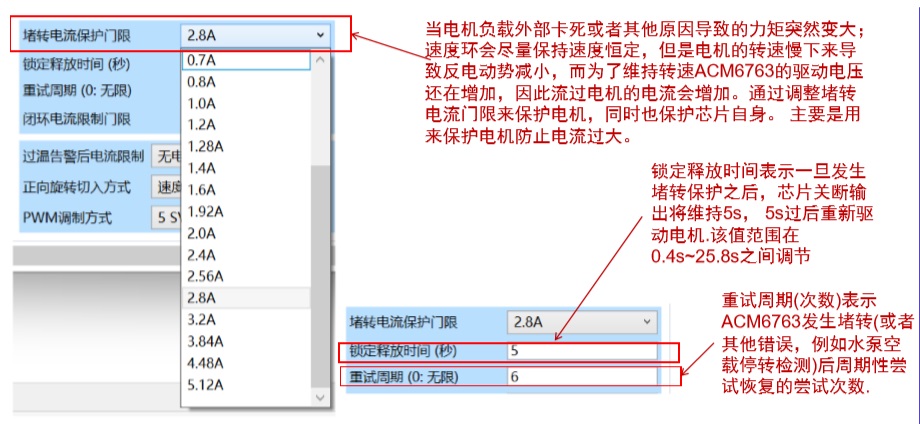

第8步 設置電機的堵轉電流保護門限

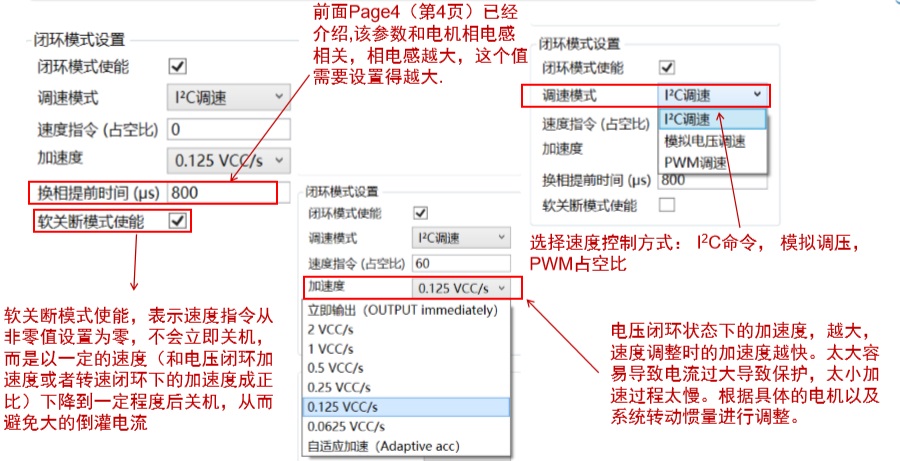

第9步 設置閉環加速參數

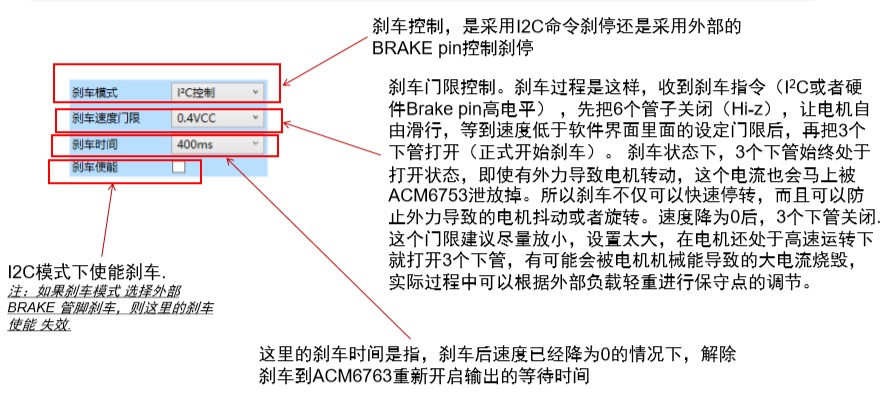

第10步 剎車設置

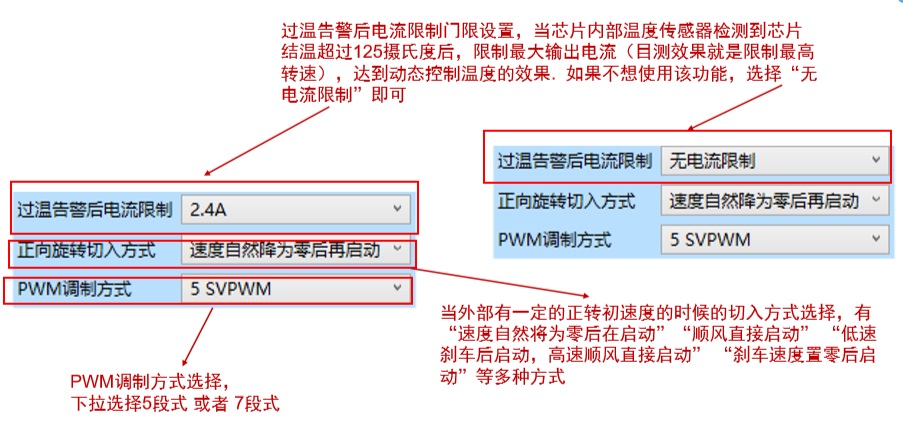

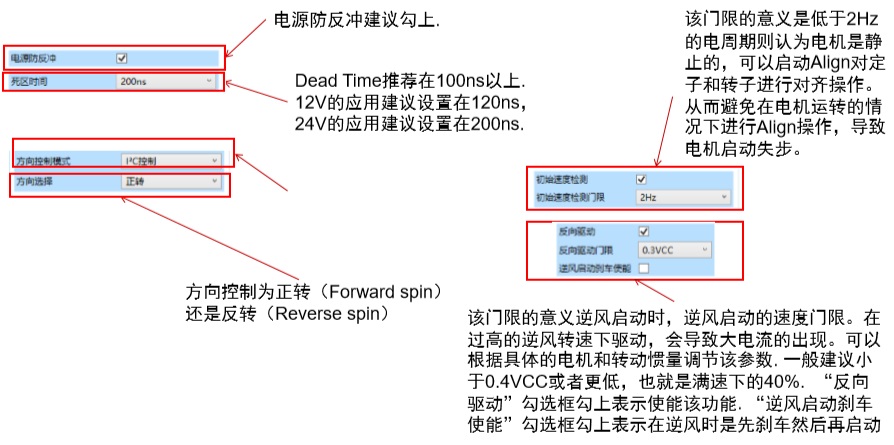

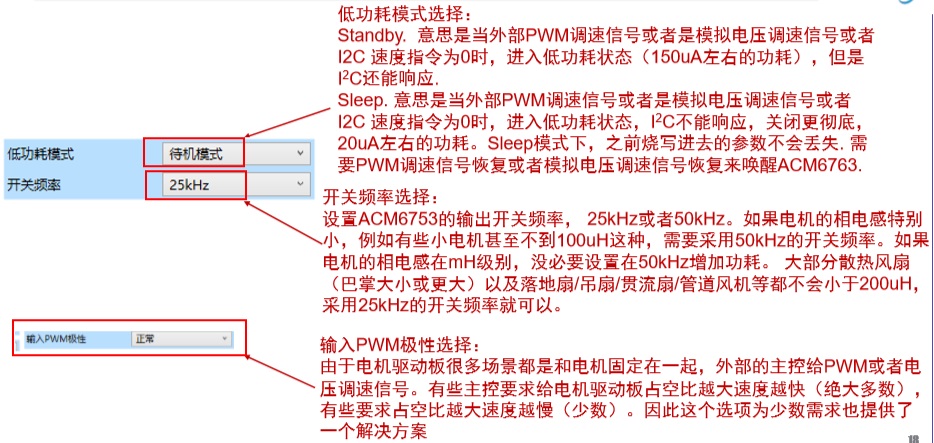

第11步 其他設置1
第12步 其他設置2
第13步 其他設置3

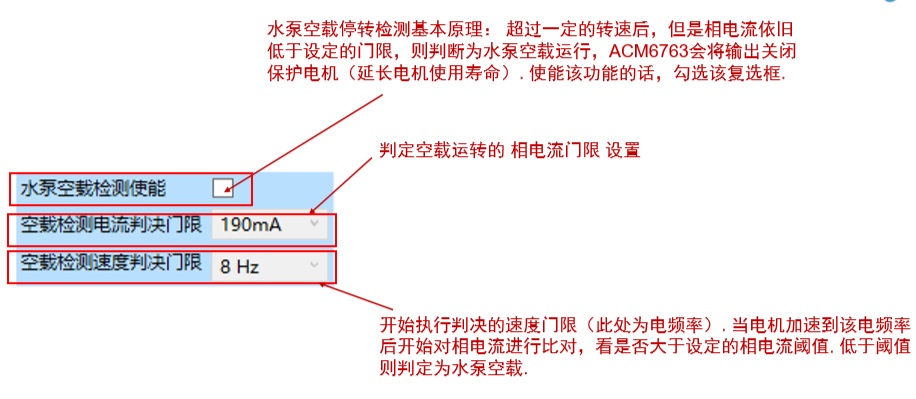

第14步 水泵空載停轉檢測設置

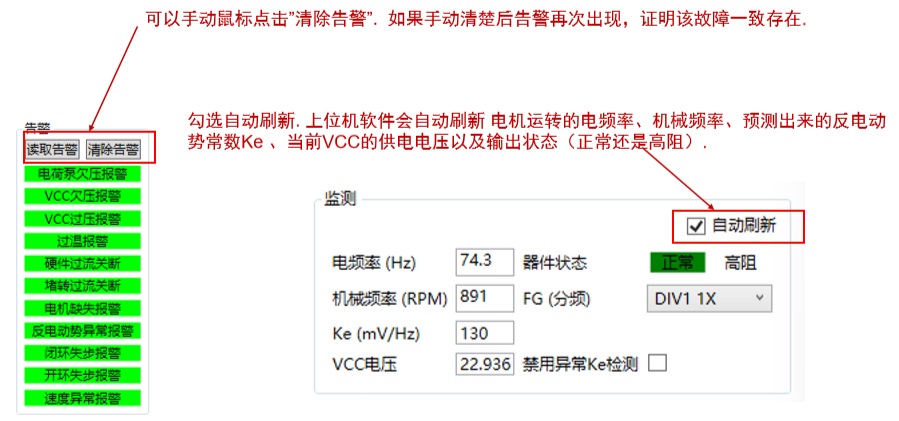

第15步 告警和狀態檢測

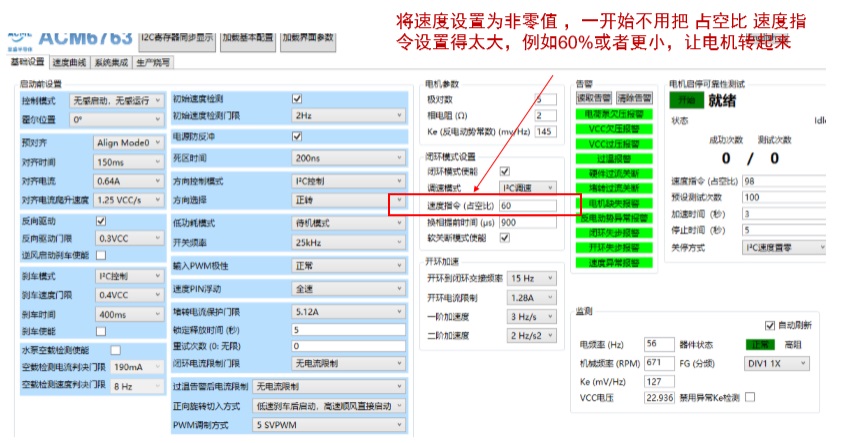

第16步 轉動你的電機，然后反復的琢磨/體驗和調試
|
