圣邦微電子推出 SGM37863，一款帶 1.5A 高壓側電流源的同步升壓型 LED 閃光燈驅動器。該器件可應用于智能手機、平板電腦、便攜式設備、運動攝像機和紅外 LED 驅動器。
SGM37863 是一款結構緊湊、高度可定制的單 LED 閃光燈驅動器。恒流 LED 源允許靈活調節，閃光燈模式下 16mA 到 1.5A 電流范圍，手電筒模式下可設置 4mA 至 388mA 和 3mA 至 204mA 兩種電流范圍，每個模式下有 128 階可編程電流。SGM37863 采用 2MHz 或 4MHz 固定開關頻率的同步升壓轉換器，可自動調節輸出電壓，維持電流源上的最小凈空電壓 VHR。自適應控制方法的使用確保了電流源的穩壓和效率最大化。
SGM37863 具備可編程的 I2C 接口、硬件閃存使能引腳（STROBE）、2MHz 或 4MHz 開關頻率選項，以及 1.9A 或 2.8A 升壓電流限制，從而可以使用小型電感器和陶瓷電容器。保護功能包括輸入電壓跳變監控器（IVFM）、過壓保護（OVP）、LED 和輸出短路保護、熱比例縮減（TSB）和熱關斷（TSD）。推薦工作溫度范圍為 -40℃ 至 +85℃。

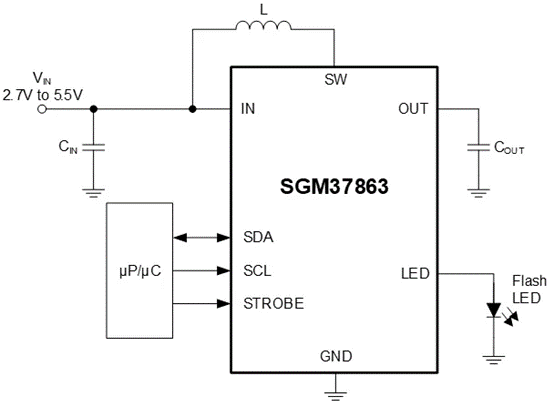

圖 1 SGM37863 應用電路圖
|
