隨著技術的不斷進步，我們?nèi)粘Ｊ褂玫碾娮釉O(shè)備越來越多，包括手機、耳機、手表、筆記本等，而USB Type-C接口（C口）因其便捷性和高效性，已逐漸成為主流的充電接口；多口充（多C口）越來越符合現代生活的需求；在設計選型上，要求快充協議控制器實現更高功率、集成多C口快充功能；對此，拓爾新推一款雙C獨立環路控制的PD快充協議控制器IM2423P，支持同時獨立快充，且最高雙路同時140W；外圍電路簡單，具備智能動態功率分配功能，適用于多口充電器，桌面充等應用市場。
IM2423P支持包含幾乎所有主流快充協議，實現更高兼容性。包括：PPS、PD3.1/2.0、QC4.0+/4/3.0/2.0、SCP、FCP、Super charging-V、AFC、PE以及Apple2.4A和BC1.2等。芯片可實現智能動態功率分配功能，優化充電效率；輸出電壓可調：3.3-28V。
芯片內置Flash，支持在線升級；同時內置FB直驅電路、2路P-Mos驅動、VIN/VBUS電壓泄放通路；4個GPIO，支持 IIC，UART等，進一步優化外圍設計電路。IM2423P引腳高耐壓，其中CC Pin耐壓達30V，同時具有CC OVP，DP/DM OVP, OCP, OTP等多種保護，可靠性更高。
IM2423P應用原理圖
產品優勢
· 支持20~140W PD應用；
· 雙C口均有獨立反饋回路，支持同時獨立快充；采樣電阻功耗降低一半；
· 支持實時動態智能功率分配(可定制)；
· 外圍電路簡單，節省BOM成本（整體BOM比競品少8個阻容；比通用單C口協議方案少16個阻容和2個三極管）；
· 封裝：QFN5*5-28L

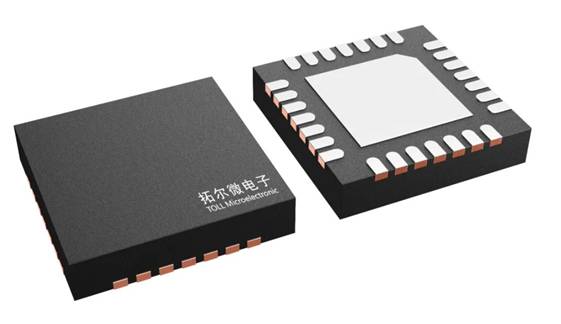

IM2423P封裝

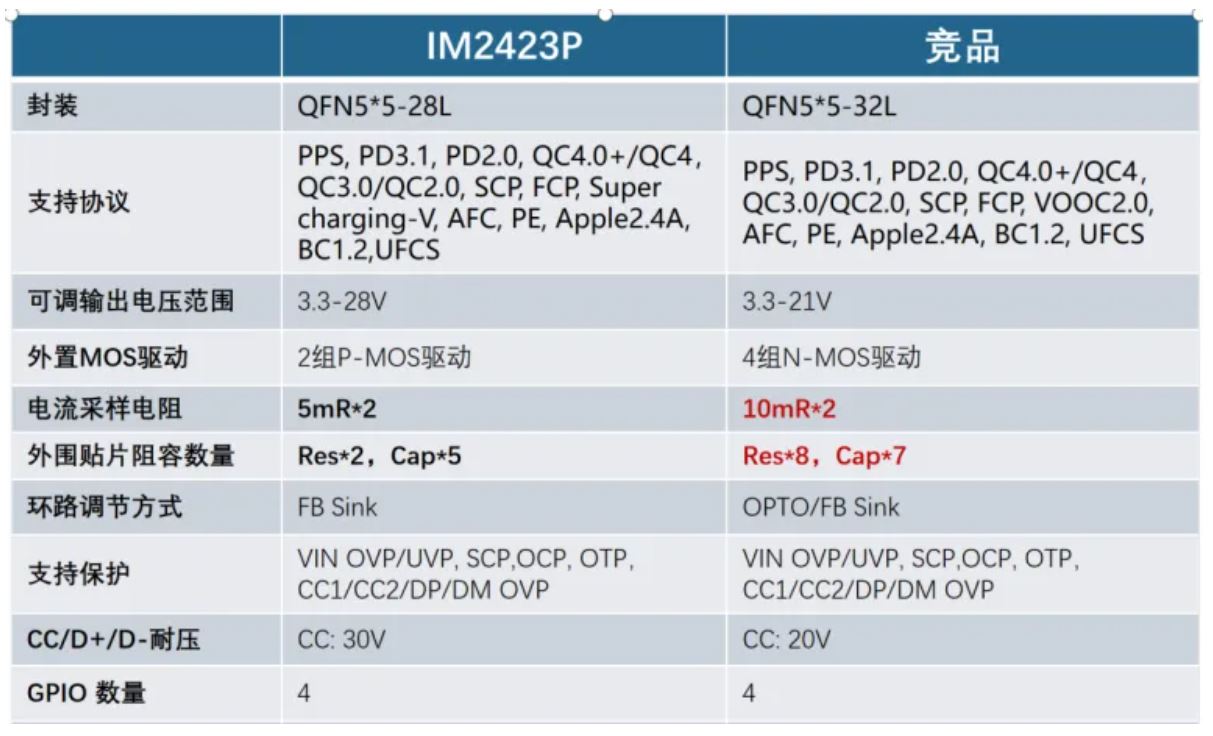

IM2423P與競品核心參數及BOM對比
IM2423P可與拓爾微其它協議芯片配合，開發多口拓展應用；

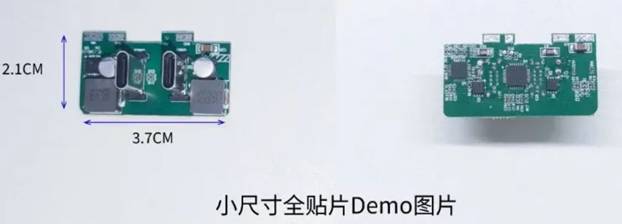

IM2423P搭配2顆TMI3352B實現65W的2C方案
隨著充電設備技術的不斷進步和市場需求的日益增長，協議芯片作為充電設備中的核心組件，其性能變得尤為關鍵；拓爾微將持續深耕行業應用，為客戶提供性能更優、更完整的產品解決方案。 |
