描述
NDP13702QE是一款高度集成的多協議快充芯片，支持C口或A口輸出。它是一款降壓轉換器，集成了 I2C 接口。支持多種輸出快充協議，支持 PD3.1/PPS 和QC2.0/3.0、SCP、FCP和AFC等。自動檢測功能可識別
連接到USB端口的手持設備，并自動調整輸出電壓。能夠提供高達 7A 的連續負載電流，具有出色的輸入和負載調節能力。該器件可在8V至30V的輸入電壓范圍內工作，并提供2.7V 至29V 的可調輸出電壓。
NDP13702QE 具有短路和熱保護電路，以提高系統可靠性，內部軟啟動可避免啟動期間的輸入浪涌電流。
特點
⚫ VIN 范圍：8V 至 30V
⚫ 7A 連續輸出電流
⚫ 效率高達 95% @ 12V 輸入
⚫ I2C 可編程參考電壓
⚫ 最大功率支持 105W
⚫ 支持 Emark 識別
⚫ I2C 可選開關頻率
⚫ I2C 可編程線補大小
⚫ 1 位 I2C 地址集
⚫ 內置可調線路補償
⚫ 輸出電壓精度：±1%
⚫ 限流精度：±3%
⚫ 集成 10mΩ高側開關
⚫ 集成 10mΩ低側開關
⚫ 可編程頻率：130kHz/280kHz
⚫ 輕載高效模式
⚫ 內部環路補償
⚫ 內部軟啟動
⚫ TID:12460
⚫ 熱增強型 QFN5*5 封裝
⚫ 線補償：典型值 150mV@VIN=12V
應用
車載充電器、可充電便攜式設備等

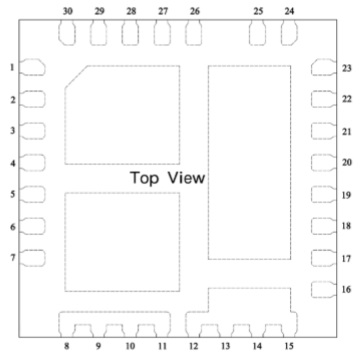

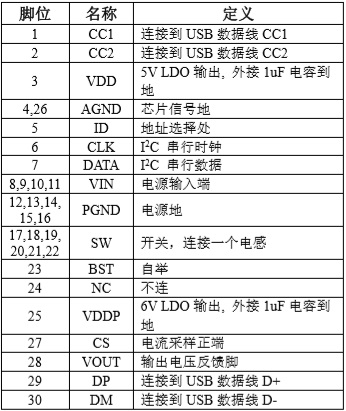

腳位功能及定義

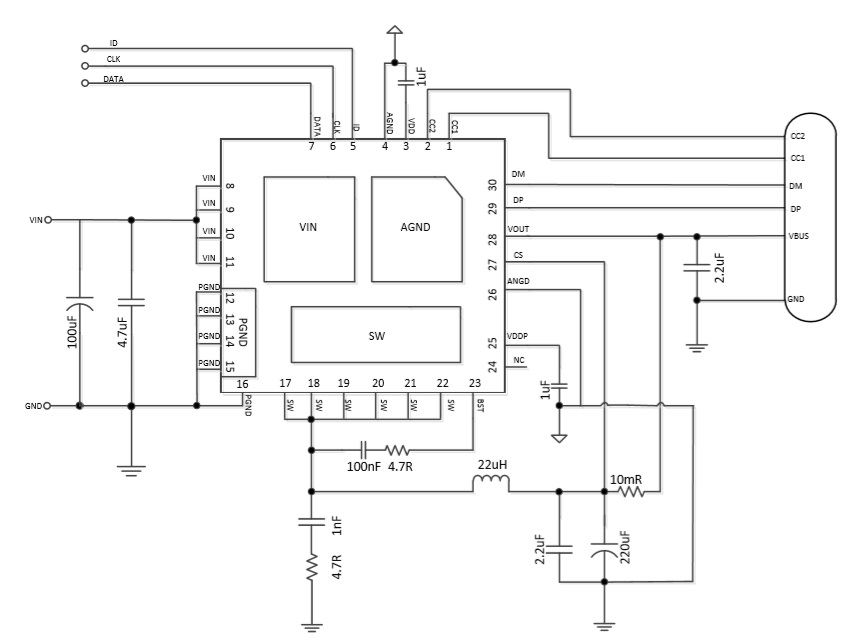

典型應用
