概述

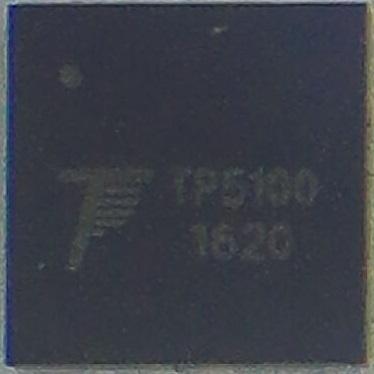

TP5100是一款開關降壓型雙節8.4V/單節4.2V鋰電池充電管理芯片。其QFN16超小型封裝與簡單的外圍電路，使得TP5100非常適用于便攜式設備的大電流充電管理應用。同時，TP5100內置輸入過流、欠壓保護、芯片過溫保護、短路保護、電池溫度監控、電池反接保護。TP5100具有5V-18V寬輸入電壓，對電池充電分為涓流預充、恒流、恒壓三個階段，涓流預充電電流、恒流充電電流都通過外部電阻調整，最大充電電流達2A。TP5100采用頻率400kHz的開關工作模式使它可以使用較小的外圍器件，并在大電流充電中仍保持較小的發熱量。TP5100內置功率PMOSFET、防倒灌電路，所以無需防倒灌肖特基二極管等外圍保護。

特性
■ 雙/單節8.4V/4.2V鋰電池充電
■ 內置功率MOSFET,開關型工作模式，
器件發熱少，外圍簡單
■ 可編程充電電流，0.1A--2A
■ 可編程預充電電流，10%--100%
■ 無需外接防倒灌肖特基二極管
■ 寬工作電壓，最大達到18V
■ 紅綠LED充電狀態指示
■ 芯片溫度保護，過流保護，欠壓保護
■ 電池溫度保護、電池反接停機、短路保護
■ 開關頻率400KHz，可用電感4.7uH-22uH
■ PWR_ON-電源、電池供電切換控制
■ 小于1％的充電電壓控制精度
■ 涓流、恒流、恒壓三段充電，保護電池
■ 采用QFN16 4mm*4mm 超小型封裝

絕對最大額定值
■ 靜態輸入電源電壓（VIN）：20V
■ BAT：-8.4V～20V
■ BAT 短路持續時間：連續
■ 最大結溫：120℃
■ 工作環境溫度范圍：-40℃～85℃
■ 貯存溫度范圍：-65℃～125℃
■ 引腳溫度（焊接時間 10 秒）：260℃
應用
■ 便攜式設備、各種充電器
■ 智能手機、PDA、移動蜂窩電話
■ MP4、MP5 播放器、平板電腦
■ 航模
■ 電動工具
■ 對講機

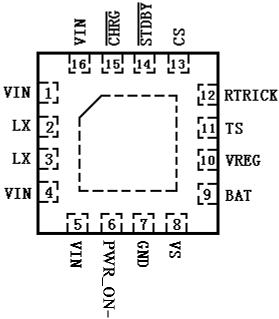

引腳功能

典型應用

圖 1 TP5100 為 8.4V 雙節鋰離子電池 1.5A 充電（150MA 預充）應用示意圖

圖 2 TP5100 為 4.2V 單節鋰離子電池 1.5A 充電（150MA 預充）應用示意圖

圖 3 TP5100 為 8.4V 鋰離子電池無電池溫度保護 1.5A 充電應用示意圖

圖 4 TP5100 為 4.2V 鋰離子電池無電池溫度保護恒流 1.5A 充電應用示意圖（CS、PWR_ON- 引腳懸空）

TP5100 使用注意事項
1. 電路中電容都應盡量靠近芯片。
2. VS端VIN端與BAT端使用0.1uF并上10u電解電容、X5R或X7R級別陶瓷電容。
3. 電感請選用電流能力足夠的功率電感。
4. 肖特基二極管選用導通壓降小電流能力大于等于2A的肖特基二極管。
5. 對于VIN及LX通過電流回路的走線應比普通信號線更寬。
6. 注意各電容接地線節點位置，應盡量使接地點集中，良好接地。
7. 使用芯片在大電流工作中，應考慮芯片底部散熱片與PCB的良好連接，保證散熱良好。
